ADC模数转换器

1、ADC的简介
2、采样时间和转换时间
3、STM32中ADC模块
4、转换模式
5、编程案列

1、ADC的简介

1.1、ADC测量电压原理

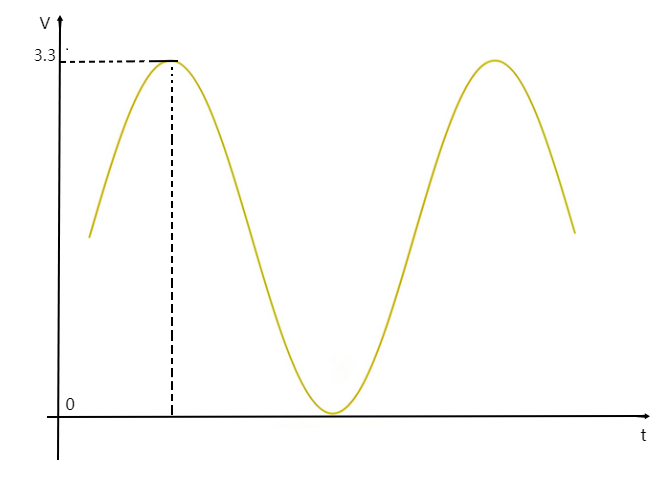

在这里插入图片描述

与其说ADC是模数转换器，不如说ADC是一个采样器+数据比较器。如上图：ADC的某个采样引脚去采样模拟信号的某个时间点的数据（3.3v），然后通过电容的充放电将3.3v的数据输入到数据比较器里面。然后ADC不断的向结果寄存器里面填加数据（二进制数），然后数据通过电压发生器(DAC（数模转换器))输入到数据比较器里面。在比较器里面对比进行如下操作：
①若ADC的结果寄存器里面的数据 < 模拟信号，则增加ADC的结果寄存器里面的数据。
②若ADC的结果寄存器里面的数据 > 模拟信号，则减小ADC的结果寄存器里面的数据。
③若ADC的结果寄存器里面的数据 = 模拟信号，则代表成功测量出模拟信号。

【注】增加ADC的数值是从高位依次往低位增加。这就是逐次逼近ADC

1.2、电压分辨率

综上：结果寄存器里面的数据 < 模拟信号，则增加ADC的结果寄存器里面的数据。那结果寄存器里面数值+1(电压分辨率)，电压发生器输入到比较器里面的电压加多少喃？

答案：这与ADC的参考电压和结果寄存器的位数有关。
例如：若参考电压为3.3v，结果寄存器为2位。那结果寄存器里面数值+1(电压分辨率)是多少喃？如下图所示：
在这里插入图片描述
结果寄存器为4位/8位。那结果寄存器里面数值+1(电压分辨率)是多少喃？如下图所示：

在这里插入图片描述
总结：若结果寄存器的位数越多，则分辨率越小。则测量到的结果就越准确。而在STM32F103C8T6这款芯片中ADC的参考电压为VREF+~VREF-。因为VREF连接到VDD供电引脚，所以VREF = 3.3V。结果寄存器的位数为12位。而有些单片机的VREF没有连接到供电引脚VDD，可以通过外部供电来提供参考电压。

1.3、采样转换演示

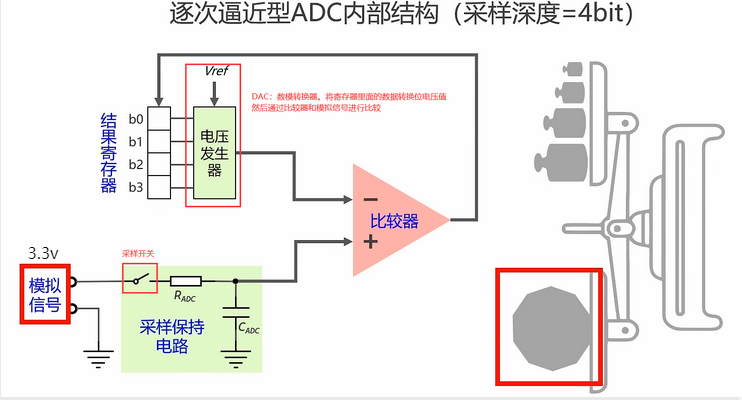

我们先来了解到ADC的工作原理。如图：当闭合采样开关，模拟信号输入，对电容充电。当充满电后，断开采样开关，比较器通过比较来给结果寄存器增加数据/减少数据，直到和模拟信号的值相差到规定的数值以内，然后将数据保存。

在这里插入图片描述
如图：采样到的模拟信号为2.21v，参考电压为3.3v，结果寄存器为4位，则电压分辨率为0.22v。
①将结果寄存器的高位置1，进入比较器比进行比较：8 * 0.22 = 1.76 < 2.21v，保留寄存器中最高位数据1。
②将结果寄存器次高位置1，进入比较器比进行比较：8 * 0.22 + 4 * 0.22 = 2.64 > 2.21v，清除寄存器中次高位数据1。此位置0
③将结果寄存器次后一位置1，进入比较器比进行比较：8 * 0.22 + 2 * 0.22 = 2.20 < 2.21v，则保留寄存器中此位数据1。
④将结果寄存器次最后位置1，进入比较器比进行比较：8 * 0.22 + 2 * 0.22 + 1 * 0.22 = 2.42 > 2.21v，清除寄存器中此位数据1。此位置0

综上：最终得出结果寄存器的数据最后为1010。由于寄存器的位数不够大，导致测量的精度不准。

2、采样时间和转换时间

采样时间：就是对电容充满电所需要的时间
转换时间：就是通过比较，确定结果寄存器里面的数值的时间。
STM32F103C8的ADC挂载在APB2总线上，而ADC的特性规定，ADC的时钟频率<14MHz。所以APB2时钟频率信号输出进入ADC之前要进行分频处理。

在这里插入图片描述

转换时间 = 12.5的时钟周期。

将结果寄存器里面置1/置0进行输出比较所需的时间为1个时钟周期。而结果寄存器是12位，所以需要12个时钟周期。外加0.5个时钟周期进行等待数据的处理完毕。
采样时间 = 电容充电的时间
电容充电的时间由电路中的电阻和电容本身所决定的，电阻越大，电流越小，充电时间越长，采样时间越长。即电容充满电时间格式如下图所示：
当电阻为400Ω时，电容充满电所需时间 = 0.11us，当电阻为10kΩ时，电容充满电所需时间 = 0.85us

而等待电容充电的时间越长，则采样到数据就越精确，误差就越小。若等待的时间超过电容充满电的时间，那么采样到的数据就是模拟电压。
但是ADC的精度本来就是有限的，所以只要采样的误差<1/4*ADC分辨率即可。

若ADC的时钟源频率为14MHz，则将采样时钟转换为时间周期如下图所示：
电阻为400Ω时：采样时间t = 0.11us，而时间T = 1s/(14MHz) = 1/14(us)，则t = 1.54T，即采样时间是1.54个时钟周期。
但是在编程中采样时间被规定了8个挡位的，所以我们只能选择和采样时间相近的那个挡位。挡位>采样时间，代表等待电容充电时间>电容充满电的时间，即数据越精确。挡位<采样时间，代表等待电容充电时间<电容充满电的时间，数据不精确，都是采样时间变快。

问：最理想的情况下ADC每砂最多执行多少次转换？
答：最理想的情况是：采样的电阻为0Ω，ADC工作频率为14MHz。采样电阻为0，则采样时间t = 0.0776us = 1.0864T，即为1.0864个时钟周期，而挡位最接近的为1.5个时钟周期。所以总花费的时间 = 1.5T+12.5T = 14T = 14 * 1s/(14MHz) = 1us。所以：所以：理想情况下1us采样转换1次数据。而1s则采样转换10M次数据。
在这里插入图片描述

3、STM32中ADC模块

STM32F103C8T6单片机中有2个ADC模块：ADC1、ADC2，结果寄存器都为12位，参考电压为3.3v，也就是将3.3v的电压分为了4095份。且每个ADC片上外设都有10外部测量通道和2个内部信号源。我们可以通过外部通道引脚（PA0~PA7,PB0,PB1）测量外部模块的电压
在这里插入图片描述

这么多的通道是怎样管理的喃？
答：通过规则组（常规序列）和注入组（注入序列）进行管理

在这里插入图片描述

如上图所示：规则组和注入组像是一个盒子（用来存放需要测量的引脚）。
①注入组：注入组里面最多能放4个采集转换通道（4个序列盒子），给一个触发信号，ADC就开始采集转换，将结果保存到对应的4个结构寄存器里面。
②规则组：规则组里面最多能放入16个采集转换通道（16个序列盒子），给触发控制一个触发信号，ADC就按照规则组里面序列盒子的存放通道顺序进行采集转换。而存放规则组采集转换的数据结果寄存器只有1个。所以使用规则组时要及时将第一个通道测量到的数据进行处理，否则第二个通道的数据会将其覆盖。所以常常搭配DMA进行使用
③ECO：为转换完成标志位，可以通过此为进行中断触发请求。
④模拟看门狗：可以监测结果寄存器里面的数值，设定一个数据阈值，当监测到结果寄存器里面的值大于阈值时，也可以触发一个中断请求。
【注意】注入组给优先级高于规则组，当有注入组里面有通道进行测量，则ADC会停止规则组的测量，去进行注入组的测量。

③触发控制：让ADC开始采集转换的信号，如下图所示，有定时器启动和软件启动。而软件启动就是就是给寄存器置1
在这里插入图片描述

在这里插入图片描述

4、转换模式

规则组的转换模式：

4.1、单次转换非扫描模式

单次：给一个触发信号，测量转换一次，测量转换完成后，停止工作。
非扫描：序列1盒子里面有测量通道，其他的序列盒子没有。
在这里插入图片描述
在此模式下，规则组只有第一个盒子里面的通道才有效（即序列1），我们可以在序列1的盒子里面放入我们需要转换的通道，然后给规则组一个触发信号，开始采集转换，转换完成后数据保存在数据寄存器里面，同时ECO标志位置1。需要进行第二次转换，那么需要在启动一次触发信号，开启转换。

4.2、连续转换非扫描模式

连续：给一个触发信号，ADC就会一直进行测量转换，第一次完成后，开始进行第二次测量转换，一直循环下去。
在这里插入图片描述
和单次转换非扫描模式不同的是，给规则组一个触发信号，在第一次转换完成后立马进入第二次转换，不断的进行下去。单片机需要获取数据，只需要读取数据寄存器里面的数据即可。

4.3、单次转换扫描模式

扫描模式：除了序列1盒子里面有测量通道，其他的盒子里面也有。
在这里插入图片描述
在规则组里面的多个序列盒子里面放入我们需要转换的通道，然后告诉ADC有多少个盒子被使用。然后给规则组一个触发信号，ADC就按照盒子序列的顺序开始转换，序列1的通道转换完成后数据放入结果寄存器里面，然后开始序列2的通道转换。当全部的通道转换完成时ECO标志位置1，需要第二次转换则需要启动触发信号。
【注意】一般情况下扫描模式搭配DMA使用，这样才会避免数据的覆盖丢失。

4.4、连续转换扫描模式

在这里插入图片描述

数据对齐：
ADC转换后的数据是12位的，而数据寄存器是16位的，所以数据寄存器有4个空出来的位置补零。一般的情况下使用右对齐即可
在这里插入图片描述

数据校准
校准都是固定的，只需要在初始化后加上校准代码即可，不用理解。
在这里插入图片描述

5、编程案列

与之相关的标准库编程接口：
在这里插入图片描述

5.1、AD单通道连续转换

①ADC.c文件的代码如下;

/*
	ADC单通道实验，通过通道1（PA0）对自身输出电压进行采集，通过电位器改变电压变化，最终通过串口打印出来
*/

#include "ADC.h"

/**
 * ADC1初始化函数
 */
void ADC1_Init(void)
{
    /* 1、使能GPIO和ADC时钟 */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);  //使能ADC1时钟
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);//对ADC时钟源分频

    /* 2、对PA0（ADC1的通道0引脚）进行引脚配置 */
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;     //PA0 作为模拟通道输入引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //模拟输入引脚
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* 3、配置ADC1工作模式 */
    ADC_InitTypeDef ADC_InitStructure;
    ADC_DeInit(ADC1);                                                       //将外设ADC1的全部寄存器重设为缺省值
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                      //ADC1和ADC2工作在独立模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;                           //非扫描（单通道）模式
    ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;                      //连续模式
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;     //转换由软件而不是外部触发启动
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;                  //ADC1数据右对齐
    ADC_InitStructure.ADC_NbrOfChannel = 1;                                 //转换的ADC通道的数目，只有PA0
    ADC_Init(ADC1, &ADC_InitStructure);                                     //根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

    /* 4、配置规则组*/
    ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5); //ADC1,ADC通道0（对应PA0）
    																			//盒子序列1,采样时间为55.5周期
    																			//此步就是将通道0放入盒子序列1中
    ADC_Cmd(ADC1, ENABLE);                                                      //使能ADC1

    /* 5、ADC校准 */
    ADC_ResetCalibration(ADC1);                     //使能复位校准
    while (ADC_GetResetCalibrationStatus(ADC1));    //等待复位校准结束
    ADC_StartCalibration(ADC1);                     //开启AD校准
    while (ADC_GetCalibrationStatus(ADC1));         //等待校准结束

    /* 6、软件触发 */
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);         //启动ADC转换
}

/**
 * 获取ADC中的结果寄存器的值
 */
uint16_t Get_ADCResult(void)
{
    while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);  //等待转换完成标志位置1
    return ADC_GetConversionValue(ADC1);                    //获取ADCx->DR里面的数据，ECO自动清除
                                                            //【注意】返回的数据是12位的二进制数
}

②主函数main.c文件的代码如下：

#include "stm32f10x.h"
#include "Delay.h"
#include "UART.h"
#include "ADC.h"

int main(void)
{
    uint16_t Data = 0;
    float ADC_Value = 0;
    UART1_Init();
    ADC1_Init();
    printf("ADC电压测量\r\n");

	while(1)
	{
        Data = Get_ADCResult();
        printf("结果寄存器数值为：%d\r\n",Data);
        ADC_Value = Data * 3.3 / 4095;              //将二进制计数为电压电压值
        printf("测量到的电压为：%0.2f\r\n",ADC_Value);
        Delay_ms(1000);
	}
}

5.2、AD单通道模拟多通道

我们还没有学习DMA，如果不使用DMA对多通道转换的数据进行挪动的话，那么会出现数据的覆盖。我们通过单次转换非扫描模式模拟单次扫描模式。就是在第一次转换完成后，在获取数据的同时将第1序列的盒子里面的通道号通过手动修改。
ADC.c文件的代码如下：

#include "ADC.h"

/**
 * ADC1初始化函数
 */
void ADC1_Init(void)
{
    /* 1、使能GPIO和ADC时钟 */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);  //使能ADC1时钟
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);//对ADC时钟源分频

//    /* 2、对PA0（ADC1的通道0引脚）进行引脚配置 */
//    GPIO_InitTypeDef GPIO_InitStructure;
//    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;     //PA0 作为模拟通道输入引脚
//    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //模拟输入引脚
//    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* 2.对通道0（PA0）,通道1（PA1）,通道2（PA2）,通道3（PA3）进行配置 */
	GPIO_InitTypeDef GPIOInitStruct;
	GPIOInitStruct.GPIO_Mode = GPIO_Mode_AIN;//模拟输入模式，ADC的专属模式
	GPIOInitStruct.GPIO_Pin = GPIO_Pin_0 |GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
	GPIO_Init(GPIOA,&GPIOInitStruct);

    /* 3、配置ADC1工作模式 */
    ADC_InitTypeDef ADC_InitStructure;
    ADC_DeInit(ADC1);                                                       //将外设ADC1的全部寄存器重设为缺省值
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                      //ADC1和ADC2工作在独立模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;                           //非扫描（单通道）模式
//  ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;                     	//连续模式
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;                     //非连续模式
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;     //转换由软件而不是外部触发启动
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;                  //ADC1数据右对齐
    ADC_InitStructure.ADC_NbrOfChannel = 1;                                 //转换的ADC通道的数目，只有PA0
    ADC_Init(ADC1, &ADC_InitStructure);                                     //根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

    /* 4、配置规则组*/
//    ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5); //ADC1,ADC通道，盒子序列1,采样时间为55.5周期
    ADC_Cmd(ADC1, ENABLE);                                                      //使能ADC1

    /* 5、ADC校准 */
    ADC_ResetCalibration(ADC1);                     //使能复位校准
    while (ADC_GetResetCalibrationStatus(ADC1));    //等待复位校准结束
    ADC_StartCalibration(ADC1);                     //开启AD校准
    while (ADC_GetCalibrationStatus(ADC1));         //等待校准结束

    /* 6、软件触发 */
//    ADC_SoftwareStartConvCmd(ADC1, ENABLE);         //启动ADC转换
}

/**
 * 获取ADC中的结果寄存器的值
 */
uint16_t Get_ADCResult(uint8_t ADC_Channel)
{
    ADC_RegularChannelConfig(ADC1, ADC_Channel, 1, ADC_SampleTime_55Cycles5);//ADC1,ADC通道，盒子序列1,采样时间为55.5周期
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);                 //启动ADC转换
    while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);  //等待转换完成标志位置1
    return ADC_GetConversionValue(ADC1);                    //获取ADCx->DR里面的数据，ECO自动清除
                                                            //【注意】返回的数据是12位的二进制数
}

主程序文件的代码如下：

/*
	ADC单通道模拟多通道的简单使用
*/

#include "stm32f10x.h"
#include "Delay.h"
#include "UART.h"
#include "ADC.h"

int main(void)
{
    uint16_t Data0,Data1,Data2,Data3;
    float ADC_Value = 0;
    UART1_Init();
    ADC1_Init();
    printf("ADC电压测量\r\n");

	while(1)
	{
        /* 获取通道的测量值 */
        Data0 = Get_ADCResult(ADC_Channel_0);//修改通道并获取数据
        Data1 = Get_ADCResult(ADC_Channel_1);
        Data2 = Get_ADCResult(ADC_Channel_2);
        Data3 = Get_ADCResult(ADC_Channel_3);

        /* 将测量值计数处理 */

        printf("通道0的结果寄存器数值为：%d\r\n",Data0);
        ADC_Value = Data0 * 3.3 / 4095;                //将二进制计数为电压电压值
        printf("测量到的电压为：%0.2f\r\n",ADC_Value);
        Delay_ms(100);

        printf("通道1的结果寄存器数值为：%d\r\n",Data1);
        ADC_Value = Data1 * 3.3 / 4095;                //将二进制计数为电压电压值
        printf("测量到的电压为：%0.2f\r\n",ADC_Value);
        Delay_ms(100);

        printf("通道2的结果寄存器数值为：%d\r\n",Data2);
        ADC_Value = Data2 * 3.3 / 4095;                //将二进制计数为电压电压值
        printf("测量到的电压为：%0.2f\r\n",ADC_Value);
        Delay_ms(100);

        printf("通道3的结果寄存器数值为：%d\r\n",Data3);
        ADC_Value = Data3 * 3.3 / 4095;                //将二进制计数为电压电压值
        printf("测量到的电压为：%0.2f\r\n",ADC_Value);
        Delay_ms(100);
	}
}

5.3、ADC单通道中断

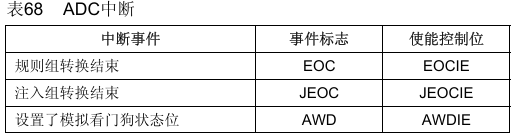

规则组和注入组转换结束时能产生中断，当模拟看门狗状态位被设置时也能产生中断。它们都有独立的中断使能位。
如图：规则组转换完成会将EOC置1，注入组转换完成会将JEOC置1。
在这里插入图片描述
【注意】ADC1和ADC2的中断映射在同一个中断向量上，而ADC3的中断有自己的中断向量。

上面的代码是通过阻塞式获取规则组转换完成的数据，接下来是通过中断的方式获取规则组转换完成的数据。
①ADC.c文件的代码如下：

#include "ADC.h"

/**
 * ADC1初始化函数
 */
void ADC1_Init(void)
{
    /* 1、使能GPIO和ADC时钟 */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); //使能GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);  //使能ADC1时钟
    RCC_ADCCLKConfig(RCC_PCLK2_Div6);//对ADC时钟源分频

    /* 2、对PA0（ADC1的通道0引脚）进行引脚配置 */
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;     //PA0 作为模拟通道输入引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //模拟输入引脚
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    /* 3、配置ADC1工作模式 */
    ADC_InitTypeDef ADC_InitStructure;
    ADC_DeInit(ADC1);                                                       //将外设ADC1的全部寄存器重设为缺省值
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;                      //ADC1和ADC2工作在独立模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;                           //非扫描（单通道）模式
    ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;                      //连续模式
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;     //转换由软件而不是外部触发启动
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;                  //ADC1数据右对齐
    ADC_InitStructure.ADC_NbrOfChannel = 1;                                 //转换的ADC通道的数目，只有PA0
    ADC_Init(ADC1, &ADC_InitStructure);                                     //根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器

    /* 4、配置规则组*/
    ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5); //ADC1,ADC通道，盒子序列1,采样时间为55.5周期
    ADC_Cmd(ADC1, ENABLE);                                                      //使能ADC1

    /* 5、使能EOC中断,NVIC的配置 */
    ADC_ITConfig(ADC1, ADC_IT_EOC, ENABLE);
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);
    NVIC_InitTypeDef NVIC_InitStruct;
    NVIC_InitStruct.NVIC_IRQChannel = ADC1_2_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    /* 5、ADC校准 */
    ADC_ResetCalibration(ADC1);                     //使能复位校准
    while (ADC_GetResetCalibrationStatus(ADC1));    //等待复位校准结束
    ADC_StartCalibration(ADC1);                     //开启AD校准
    while (ADC_GetCalibrationStatus(ADC1));         //等待校准结束

    /* 6、软件触发 */
    ADC_SoftwareStartConvCmd(ADC1, ENABLE);         //启动ADC转换
}

/**
 * 获取ADC中的结果寄存器的值
 */
//uint16_t Get_ADCResult(void)
//{
//    while(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET);  //等待转换完成标志位置1
//    return ADC_GetConversionValue(ADC1);                    //获取ADCx->DR里面的数据，ECO自动清除
//                                                            //【注意】返回的数据是12位的二进制数
//}

/**
 * ADC单通道转换完成的中断范围函数
 */
uint16_t Data = 0;
void ADC1_2_IRQHandler (void)
{
    if(ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == SET)//转换完成标志位EOC置1
    {
        ADC_ClearFlag(ADC1, ADC_FLAG_EOC);//清除标志位EOC
        Data = ADC_GetConversionValue(ADC1);//获取结果寄存器中的数据
    }
}

②主函数main.c文件的代码如下：

#include "stm32f10x.h"
#include "Delay.h"
#include "UART.h"
#include "ADC.h"

int main(void)
{
    float ADC_Value = 0;
    UART1_Init();
    ADC1_Init();
    printf("ADC电压测量\r\n");

	while(1)
	{
        printf("结果寄存器数值为：%d\r\n",Data);
        ADC_Value = Data * 3.3 / 4095;              //将二进制计数为电压电压值
        printf("测量到的电压为：%0.2f\r\n",ADC_Value);
        Delay_ms(1000);
	}
}

【注意】使用的是单通道连续转换模式，即给个触发信号后会不断的进行转换下去，完成一次转换就会进入一次中断。这样频繁的进入ADC中断可能会影响主函数的运行。所以可以通过定时器中断来解决这个问题。定一段时间，在定时中断里面使能触发信号（ADC配置为非连续模式），ADC开始转换，当转换完成后进入ADC中断，在ADC中断获取数据。注：ADC的中断优先级配置要大于定时器中断优先级。
