基础知识

urdf

URDF :Unified Robot Description Format 统一机器人描述格式
urdf是ros中非常重要的机器人模型描述格式，可以解析URDF文件中使用XML格式描述的机器人模型，主要包含link和joint自身及相关属性的描述信息

robot

完整机器人模型的最顶层标签，link和joint标签都必须包含在robot标签内，一个完整的机器人模型，由一系列的link和joint组成

link

描述机器人某个刚体部分的外观和物理属性；
描述连杆尺寸（size）颜色（color）形状（shape）惯性矩阵（inertial matrix）碰撞参数（collision properties）
每个link都会成为一个坐标系

joint

描述两个link之间的关系，分为六种类型；
包括关节的位置和速度限制
描述机器人关节的运动学和动力学属性

关节类型	描述
continuous	旋转关节，可以围绕单轴无限旋转
revolute	旋转关节，但是有旋转的角度极限
prismatic	滑动关节，沿某一轴线移动的关节，带有位置极限
fixed	固定关节，不允许运动的特殊关节
floating	浮动关节，不允许进行平移、旋转运动
planar	平面关节，允许在平面正交方向上平移或者旋转

从零手写移动机器人URDF模型

以下代码在使用中需要将中文注释去除，下面的注释为了便于理解

<?xml version="1.0"?>
<robot name="mbot">

<!-- ///
COLOR定义颜色 /-->
    <material name="Black">
        <color rgba="0 0 0 1"/>
    </material>
    <material name="White">
        <color rgba="1 1 1 0.95"/>
    </material>
    <material name="Blue">
        <color rgba="0 0 1 1"/>
    </material>
    <material name="Yellow">
        <color rgba="1 0.4 0 1"/>
    </material>
<!-- //   BASE   -->
    <link name="base_link">
        <visual>
            <origin xyz="0 0 0" rpy="0 0 0"/>
                <geometry>  <!--定义几何形状-->
                    <cylinder length="0.16" radius="0.20" />  <!--定义圆柱体的高度和半径-->
                </geometry>
                <material name="Yellow"/>  <!--定义材质，特指颜色-->
        </visual>
    </link>

<!-- //   WHEEL   -->
    <link name="left_wheel_link">
        <visual>
            <origin xyz="0 0 0" rpy="1.5707 0 0"/> <!--这里rpy的单位都是弧度 1.5707==90° 这里定义的是轮子相对于坐标系原点的距离-->
            <geometry>
                <cylinder length = "0.025" radius="0.06"/>
            </geometry>
            <material name="White"/>
        </visual>
    </link>

    <joint name="left_wheel_joint" type="continuous">  <!--type代表其活动性质-->
        <origin xyz="0 0.19 -0.05" rpy="0 0 0"/>  <!--轮子坐标系相对于base_link的偏移-->
        <parent link="base_link"/>
        <child  link="left_wheel_link"/>
        <axis xyz="0 1 0"/>    <!--定义其相对于那个轴做运动-->
    </joint>
<!-- //   CASTER 创建支撑  -->
    <link name="front_caster_link">
        <visual>
            <origin xyz="0 0 0" rpy="0 0 0"/>
            <geometry>
                <sphere radius="0.015"/>  <!--创建球形-->
            </geometry>
            <material name="Black"/>
        </visual>
    </link>

    <joint name="front_caster_joint" type="fixed">
        <origin xyz="0.18 0 -0.095" rpy="0 0 0"/>  <!--0.095=0.08(底座高度的一半)+0.015（球形的直径）此时球距离底盘是有半个球形的距离-->
        <parent link="base_link"/>
        <child link="front_caster_link"/>
    </joint>

    <link name="back_caster_link">
        <visual>
            <origin xyz="0 0 0" rpy="0 0 0"/>
            <geometry>
                <sphere radius="0.015"/>
            </geometry>
            <material name="Black"/>
        </visual>
    </link>

    <joint name="back_caster_joint" type="fixed">
        <origin xyz="-0.18 0 -0.095" rpy="0 0 0"/>
        <parent link="base_link"/>
        <child link="back_caster_link"/>
    </joint>

<!-- //   LASER   -->

    <link name="laser_link">
        <visual>
            <origin xyz="0 0 0" rpy="0 0 0"/>
            <geometry>
                <cylinder length = "0.04" radius="0.04"/>
            </geometry>
            <material name="Black"/>
        </visual>
    </link>

    <joint name="laser_joint" type="fixed">
        <origin xyz="0 0 0.1" rpy="0 0 0"/>
        <parent link="base_link"/>
        <child link="laser_link"/>
    </joint>

<!-- //   KINECT   -->

    <link name="kinect_link">
        <visual>
            <origin xyz="0 0 0" rpy="0 0 1.5707"/>
            <geometry>
            	<!--这里通过添加模型的方式，进行构建，导入dae模型还需要有对应的jpg和tga文件，才会更加逼真-->
                <mesh filename="package://mbot_description/meshes/kinect.dae"/>
            </geometry>
            <material name="Black"/>
        </visual>
    </link>

    <joint name="kinect_joint" type="fixed">
        <origin xyz="0.15 0 0.1" rpy="0 0 0"/>
        <parent link="base_link"/>
        <child link="kinect_link"/>
    </joint>

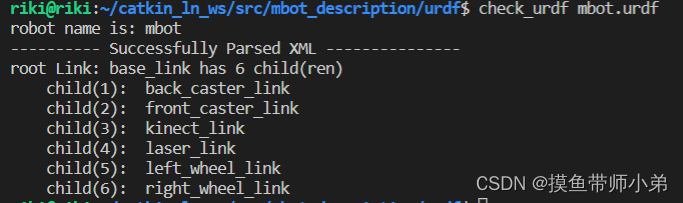

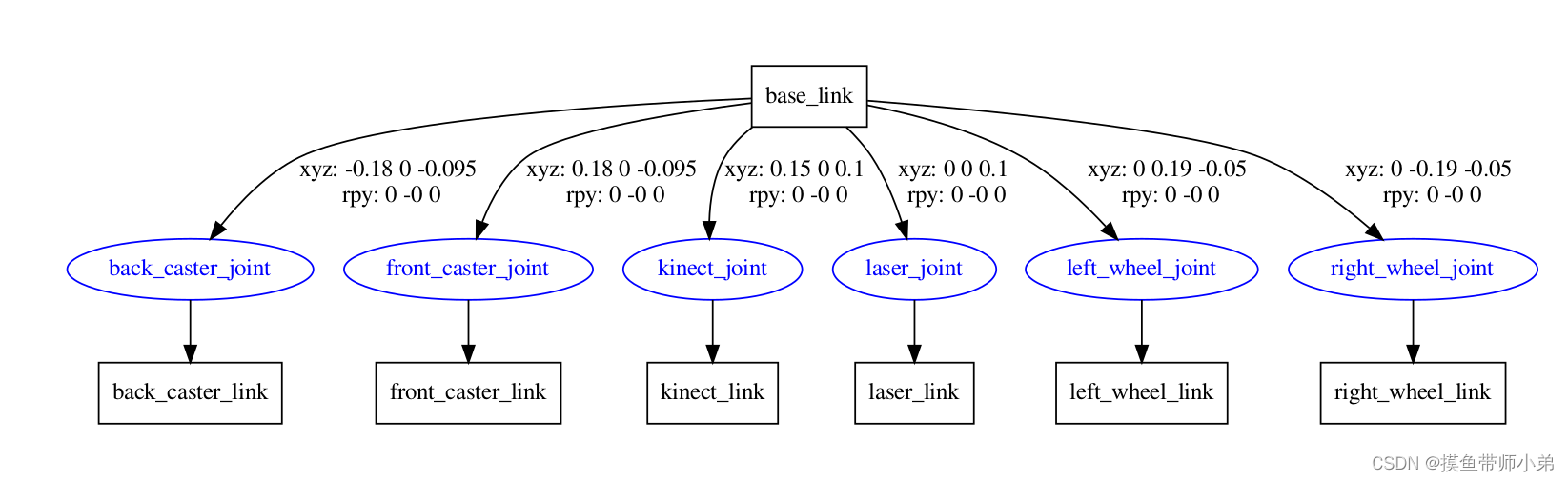

</robot>
