1.标定相关的任务–>>解决畸变和坐标系的转换

1.1 描述和查找标定对象

1.2 补偿透视和径向变形，径向畸变包括枕形畸变和桶形畸变

1.3 相机参数（内外参）

1.4 图像坐标到世界坐标的转换

1.5 自标定：不用标定板用图像四周包含直线特征进行标定

1.6 其他标定：一台相机标定、多台相机标定、手眼标定

2.分割模型（Division）

分割模型使用一个参数（k）对径向变形进行建模，光学中心就在图像中心

【k>0枕形畸变】【k=0没有畸变】【k<0桶形畸变】

[‘area_scan_division’，Focus，Kappa，Sx，Sy*，Cx，Cy，ImageWidth，ImageHeight]

Focus：焦距

Kappa：k值，初始值为0

Sx,Sy*：中心缩放比例

Cx,Cy：图像中心

ImageWidth，ImageHeight：图像大小

3.多项式模型（polynomial）：光学中心可能不在图像中心

多项式模型使用三个参数（K1,K2,K3）对径向变形进行建模，并使用两个参数（P1,P2）对偏心变形进行建模

[‘area_scan_polynomial’，Focus，K1 ，K2，K3，P1，P2，Sx，Sy*，Cx，Cy，ImageWidth，ImageHeight]

Focus：焦距

K1 ，K2，K3，P1，P2：多项式模型参数，初始值为0

Sx,Sy*：中心缩放比例

Cx,Cy：图像中心

ImageWidth，ImageHeight：图像大小

4.透视畸变

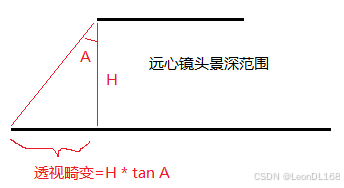

被摄物越远，显得越小；镜头离被摄体越远，被摄体外观上的大小变化越小

透视畸变术语三维畸变的范畴，同意姿态可以看作为透视变化的特殊形式。单相机无法解决透视畸变

单相机和四轴机器人标定的主要误差也是透视畸变

5.倾斜镜头：旋转描述旋转轴的方向，倾斜度描述了镜头的实际倾斜度

area_scan_tilt_ * 普通FA镜头倾斜

area_scan_tilt_image_side_telecentric_* 像方倾斜

area_scan_tilt_object_side_telecentric_* 物方倾斜

area_scan_tilt_bilateral_telecentric_* 双远心倾斜

【tilt 倾斜】【bilateral 双边】【telecentric 远心】

6.相机标定内参

CameraType：摄像机类型

Focus：镜头焦距（仅适用于在镜头物侧执行透视投影的镜头，远心镜头设置0）初始值为所用镜头的标称焦距，例如0.008mm

Magnification：镜头的放大倍率（仅用于物侧远心镜头）

Kappa（K）：变形系数，用于建模镜头的径向和偏心变形（仅用于多项式模型），将0.0用作所有五个系数的初始值

ImagePlaneDist：镜头出瞳（小孔）到像平面（Sensor）的距离

Tilt,Rot：旋转轴是广州相对于传感器平面法线倾斜的角度。旋转角度是围绕光轴（z轴）的旋转。这些角度通常基于导致使用倾斜透镜的考虑因素而大致已知，或者可以从倾斜透镜的机构中读取

Sx,Sy：比例因子

Cx，Cy：径向畸变的中心，使用图像的半宽和半高作为初始值

ImageWidth，ImageHeight：采样图像的宽度和高度

Vx,Vy,Vz：运行矢量的X,Y和Z分量（先扫模型）

在这里插入图片描述

7.六边形标定板

7.1 至少看到一种取景器图案才能找到校准板。为了确保印版没有倒转，至少需要看到二个。
　　7.2 坐标系的起点位于第一个取景器图案的中心标记的中心。坐标系的z轴指向校准板， x轴指向右侧， y轴指向下方，沿z轴方向观察。
　　7.3 优点：标定板不必在图像中完全可见

对应算子：create_caltab

在这里插入图片描述

Halcon标定程序，使用标定助手会更简单

*create_caltab生成六边形标定板
*标定的Marks点，13行每行15个Mark，相邻Mark相距0.0015m
*五组六边形坐标，其行列坐标是[6,2,2,10,10], [7,2,12,2,12]
*.cpd为描述文件，.ps是可以直接打印的文件
create_caltab (13, 15, 0.0015, [6,2,2,10,10], [7,2,12,2,12], ‘dark_on_light’, ‘calplate.cpd’, ‘calplate.ps’)

Calibration 01: Code generated by Calibration 01
ImageFiles := []
ImageFiles[0] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161013501.bmp’
ImageFiles[1] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161023237.bmp’
ImageFiles[2] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161038073.bmp’
ImageFiles[3] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161105778.bmp’
ImageFiles[4] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161126403.bmp’
ImageFiles[5] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161137323.bmp’
ImageFiles[6] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161143684.bmp’
ImageFiles[7] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161149840.bmp’
ImageFiles[8] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161157518.bmp’
ImageFiles[9] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161201848.bmp’
ImageFiles[10] := ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161229559.bmp’
TmpCtrl_ReferenceIndex := 0
TmpCtrl_PlateDescription := ‘D:/标定/calplate.cpd’
选择分割模型 0.458是放大倍率（投影模型选择圆心）单个像元的宽高是4.5μm 图像大小是51205120
StartParameters := [‘area_scan_telecentric_division’,0.458,0,0.0000045,0.0000045,2560,2560,5120,5120]
TmpCtrl_FindCalObjParNames := ‘sigma’
TmpCtrl_FindCalObjParValues := 1
Calibration 01: Create calibration model for managing calibration data
create_calib_data (‘calibration_object’, 1, 1, CalibHandle)
set_calib_data_cam_param (CalibHandle, 0, [], StartParameters)
set_calib_data_calib_object (CalibHandle, 0, TmpCtrl_PlateDescription)
Calibration 01: Collect mark positions and estimated poses for all plates
for Index := 0 to |ImageFiles|-1 by 1
read_image (Image, ImageFiles[Index])
find_calib_object (Image, CalibHandle, 0, 0, Index, TmpCtrl_FindCalObjParNames, TmpCtrl_FindCalObjParValues)
endfor
Calibration 01: Perform the actual calibration
set_calib_data (CalibHandle, ‘camera’, 0, ‘excluded_settings’, [])
calibrate_cameras (CalibHandle, TmpCtrl_Errors)
*CameraParameters内参
get_calib_data (CalibHandle, ‘camera’, 0, ‘params’, CameraParameters)
get_calib_data (CalibHandle, ‘calib_obj_pose’, [0, TmpCtrl_ReferenceIndex], ‘pose’, CameraPose)
Calibration 01: Adjust origin for plate thickness
*CameraPose外参
set_origin_pose (CameraPose, 0.0, 0.0, 0.003, CameraPose)
stop ()
Calibration 01: Sample code generated by Calibration 01
Calibration 01: For demonstration purposes, we use the calibration
Calibration 01: plate itself as sample object.
Calibration 01: Therefore, we load the reference image
read_image (Image, ‘D:/001-Projects/0003-H21直径测量/4-15/标定/DownLeft/Image_20210415161013501.bmp’)
Calibration 01: Extract plate data from the image
TmpCtrl_PlateDescription := ‘D:/标定/calplate.cpd’
TmpCtrl_FindCalObjParNames := ‘sigma’
TmpCtrl_FindCalObjParValues := 1
Calibration 01: Create calibration model for managing calibration data
create_calib_data (‘calibration_object’, 1, 1, CalibHandle)
set_calib_data_cam_param (CalibHandle, 0, [], CameraParameters)
set_calib_data_calib_object (CalibHandle, 0, TmpCtrl_PlateDescription)
find_calib_object (Image, CalibHandle, 0, 0, 0, TmpCtrl_FindCalObjParNames, TmpCtrl_FindCalObjParValues)
get_calib_data_observ_points (CalibHandle, 0, 0, 0, TmpCtrl_MarkRows, TmpCtrl_MarkColumns, TmpCtrl_Ind, CameraPose)
Calibration 01: Using the calibration plate as test object, the marks actually
Calibration 01: lie above the corrected measurement plane. Therefore, we ‘uncorrect’
Calibration 01: the plane of measurement by the plate thickness here.
*0.003是标定板的厚度
set_origin_pose (CameraPose, 0.0, 0.0, 0.003, CameraPose)
Calibration 01: **********************************************************
Calibration 01: Sample Task: Transform measurements into world coordinates
Calibration 01: **********************************************************
Calibration 01: First, obtain the image coordinates of some points of interest
Calibration 01: lying in the reference plane. Here, we simply take the first
Calibration 01: two mark center points of the plate
TmpCtrl_ImageRows := [TmpCtrl_MarkRows[0], TmpCtrl_MarkRows[12]]
TmpCtrl_ImageColumns := [TmpCtrl_MarkColumns[0], TmpCtrl_MarkColumns[12]]
Calibration 01: A line between the two points, just for visualization
gen_contour_polygon_xld (TmpObj_ImageContour, TmpCtrl_ImageRows, TmpCtrl_ImageColumns)
Calibration 01: Convert image coordinate to world coordinates (using [mm])
Calibration 01: The Z coordinates will be 0 by definition (on reference plane)

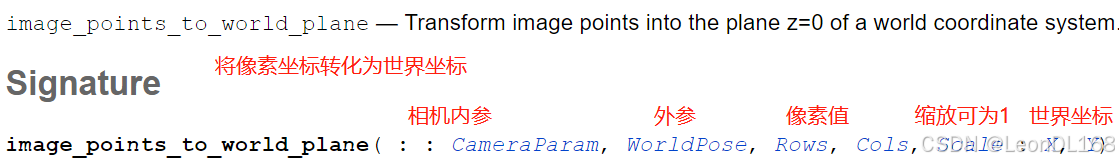

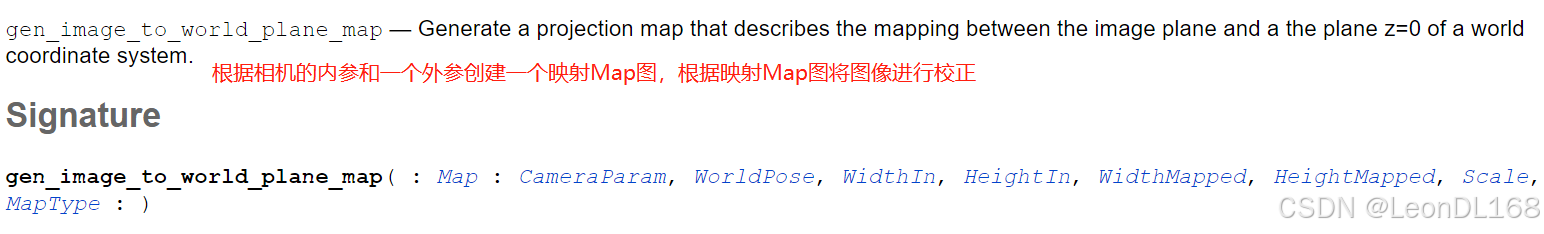

image_points_to_world_plane (CameraParameters, CameraPose, TmpCtrl_ImageRows, TmpCtrl_ImageColumns, ‘mm’, TmpCtrl_WorldX, TmpCtrl_WorldY)
Calibration 01: Determine the distance in world coordinate [mm]
distance_pp (TmpCtrl_WorldY[0], TmpCtrl_WorldX[0], TmpCtrl_WorldY[1], TmpCtrl_WorldX[1], TmpCtrl_Distance)

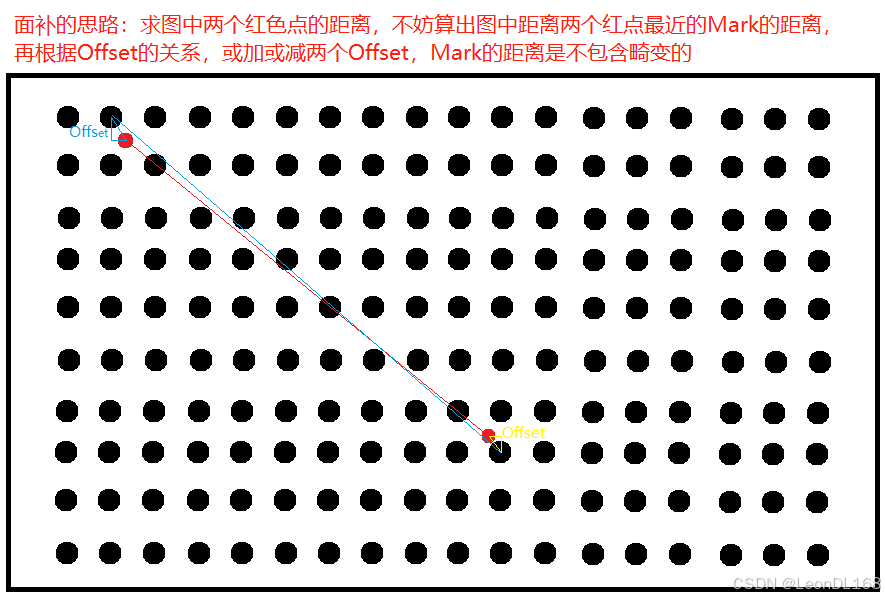

*pixel距离
distance_pp (TmpCtrl_MarkRows[0], TmpCtrl_MarkColumns[0], TmpCtrl_MarkRows[12], TmpCtrl_MarkColumns[12], Distance)
*一个像素多少毫米
cali:=TmpCtrl_Distance/Distance
stop ()

8.三角形标定板

该板必须在图像中完全可见。原点位于校准板表面的中间。坐标系的z轴指向校准板， x轴指向右侧， y轴指向下方，沿z轴方向观察。

对应算子：gen_caltab

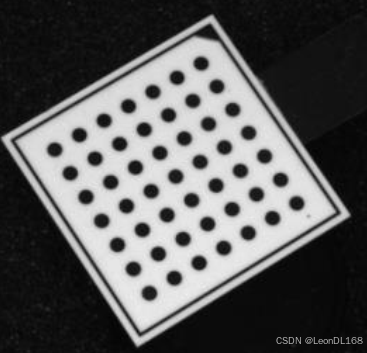

在这里插入图片描述

9.Halcon的标定步骤

9.1 准备校准输入数据 StartCamParam
　　9.2 执行与实际校准 calibrate_cameras
　　9.3 检查校准是否成功（RMSE）
　　9.4 相机参数CamParam（内参）
　　9.5 校准过程的其他信息：
　　　　获得合适的校准板
　　　　拍摄一组合适的图像
　　　　使用哪种失真模型
　　　　可用的3D相机模型以及3D点如何转换为图像坐标系

标定过程
1.准备标定板标定板参数
2.相机内参初始化、标定模型
3.准备标定图像
4.标定内参、外参（外参是用其中一张标定板标定出基于此标定板的位姿）
5.评估标定结果（Error=RMSE）

Halcon示例
ImgPath := ‘3d_machine_vision/calib/’
dev_close_window ()
dev_open_window (0, 0, 652, 494, ‘black’, WindowHandle)
dev_update_off ()
dev_set_draw (‘margin’)
dev_set_line_width (3)
set_display_font (WindowHandle, 14, ‘mono’, ‘true’, ‘false’)
*

Calibrate the camera.

*初始化标定板参数
*0.016 焦距
*0 Kappa初始值
*0.0000074, 0.0000074 X和Y像素当量
*326, 247 图像中心
*652, 494 图像大小
gen_cam_par_area_scan_division (0.016, 0, 0.0000074, 0.0000074, 326, 247, 652, 494, StartCamPar)
create_calib_data (‘calibration_object’, 1, 1, CalibDataID)
set_calib_data_cam_param (CalibDataID, 0, [], StartCamPar)
*设置描述信息
set_calib_data_calib_object (CalibDataID, 0, ‘caltab_30mm.descr’)
*描述一个X和Y方向黑点个数为7、间距为0.0125、标定比例0.5、caltab.descr：生成的标定板文件

gen_caltab (7, 7, 0.0125, 0.5, ‘caltab.descr’, ‘caltab.ps’)
NumImages := 10
Note, we do not use the image from which the pose of the measurement plane can be derived
for I := 1 to NumImages by 1
read_image (Image, ImgPath + ‘calib_’ + I$‘02d’)
dev_display (Image)
*寻找标定板
find_calib_object (Image, CalibDataID, 0, 0, I, [], [])
get_calib_data_observ_contours (Caltab, CalibDataID, ‘caltab’, 0, 0, I)
dev_set_color (‘green’)
dev_display (Caltab)
endfor
*执行标定
*Error:成功校准后，以像素为单位返回优化的反投影的均方根误差（RMSE）,如果与0.1相差较大，则校准效果不佳
calibrate_cameras (CalibDataID, Error)
curIndex:=10
*获取内参
get_calib_data (CalibDataID, ‘camera’, 0, ‘params’, CamParam)
*获取外参：位姿
*先读取一个标定板，读取基于此标定板下的相机的位姿
*所以只需要一张标定板图像就可以获取相机的外参（基于此标定板的外参），Index是索引为10的标定板图像
get_calib_data (CalibDataID, ‘calib_obj_pose’, [0,curIndex], ‘pose’, CameraPose)
disp_3d_coord_system (WindowHandle, CamParam, CameraPose, 0.01)
CalTabThickness:=0.5
*重新设置原点，Z方向偏移0.5
set_origin_pose (CameraPose, 0, 0, CalTabThickness, PoseNewOrigin)
disp_3d_coord_system (WindowHandle, CamParam, PoseNewOrigin, 0.01)
Write the internal camera parameters to a file
write_cam_par (CamParam, ‘camera_parameters.dat’)
Message := ‘Interior camera parameters have’
Message[1] := ‘been written to file’
disp_message (WindowHandle, Message, ‘window’, 12, 12, ‘red’, ‘false’)
clear_calib_data (CalibDataID)

10.标定过程中注意事项

10.1 标定过程中请勿更改相机设置位置、光圈、焦距

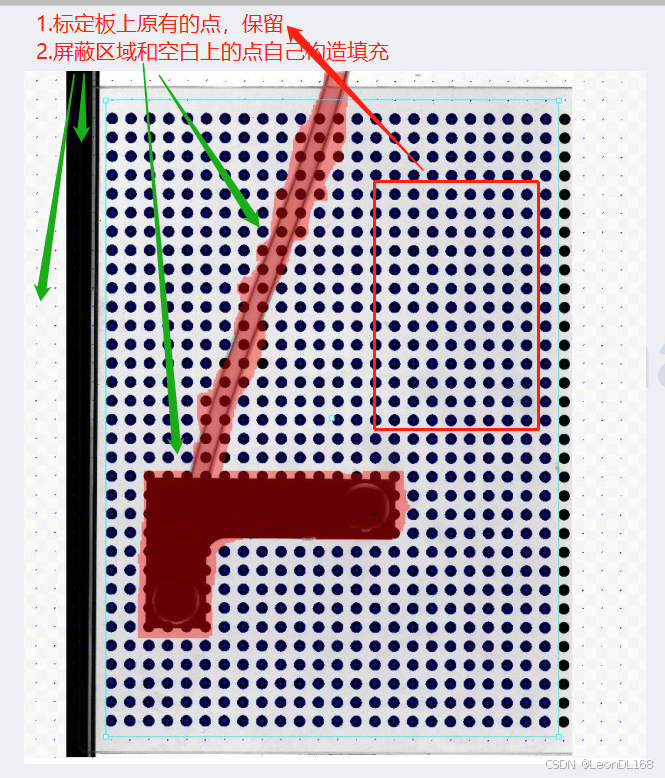

10.2 标定板的放置
　　　　标定板的每个部分均应至少被图像覆盖一次。校准板也可以填充整个图像
　　　　倾斜角度，校准图像集还应包含带有倾斜校准板的图像。大约30-45°的角度沿不同方向倾斜，如果景深而无法实现推荐的角度，则应至少在设置时使板倾斜得尽可能陡。
　　　　图像数量/校准板姿势，六边形的最少6张，至少4张带有倾斜，三角形最少15张。
　　10.3 不允许倒置
　　10.4 标记直径应至少为20个像素，建议40个像素左右，即一个黑点的直径为40
　　10.5 校准板的明暗区域之间的对比度应至少为100灰度值，亮区域不要设置为255，不要过曝（不要超过240）
　　10.6 避免过曝，浅色部分的灰度值不超过240
　　10.7 校准板应均匀照明，并应避免反射，相同颜色区域灰度值范围不应超过45

11.两种标定模型对比

11.1 分割模型使用一个参数来建模径向变形，而多项式模型使用五个参数来建模径向变形和偏心变形

11.2 校准图像少，或者没有充分覆盖视野，则分割模型通常会比多项式模型产生更稳定的结果。

11.3 项式模型的主要优点是它可以更精确地对变形进行建模，并且还对偏心变形进行了建模，缺点是计算慢
　　11.4 通常，应使用分割模型进行校准。如果校准的准确性不够高，则可以使用多项式模型

获取相机姿态

TransX：相机沿坐标系的x轴平移。
　　TransY：相机沿坐标系的y轴平移。
　　TransZ：相机沿坐标系的z轴平移。
　　RotX：相机绕坐标系的x轴旋转。
　　RotY：相机绕坐标系的y轴旋转。
　　RotZ：相机绕坐标系的z轴旋转
　　Order：旋转链，先旋转那个后旋转那个，其结果不一样
