【ArcGIS微课1000例】0002：创建渔网（Create fishnet）

本文讲解ArcGIS软件中渔网（fishnet）工具的原理，方法及使用技巧。

---

微课目标

如下图所示，影像为无人机航测生产的DOM，现在需要在ArcGIS平台中进行DLG数据采集（数字化），由于测区较大，需要创建500*500的渔网，并对影像进行裁剪下发给多人进行数字化。

工具介绍

ArcGIS提供了创建渔网（create fishnet）工具，渔网是指创建由矩形像元组成的渔网。输出可以是折线或面要素。创建渔网需要三条基本信息：渔网的空间范围、行数和列数以及旋转的角度。要指定这些基本信息可通过多种方法。

该工具位于Sampling→Create Fishnet下。

可通过在模板范围参数中输入要素类或图层，或通过设置“输出坐标系”环境变量，来设置输出的坐标系。

除了创建输出渔网外，如果将创建标注点参数设置为 LABELS（选中），则还会在每个渔网单元的中心创建一个包含标注点的新的点要素类。此要素类的名称以 _label 为后缀并与输出要素类相同，且创建于同一位置。

几何类型参数用于选择是创建输出折线单元（默认）还是面单元。创建面渔网可能较慢，具体情况取决于行数和列数。

单元宽度和单元高度值所用的单位与输出要素类定义的相同。

实现过程

工具位置：【数据管理工具】→【采样】→【创建渔网】。

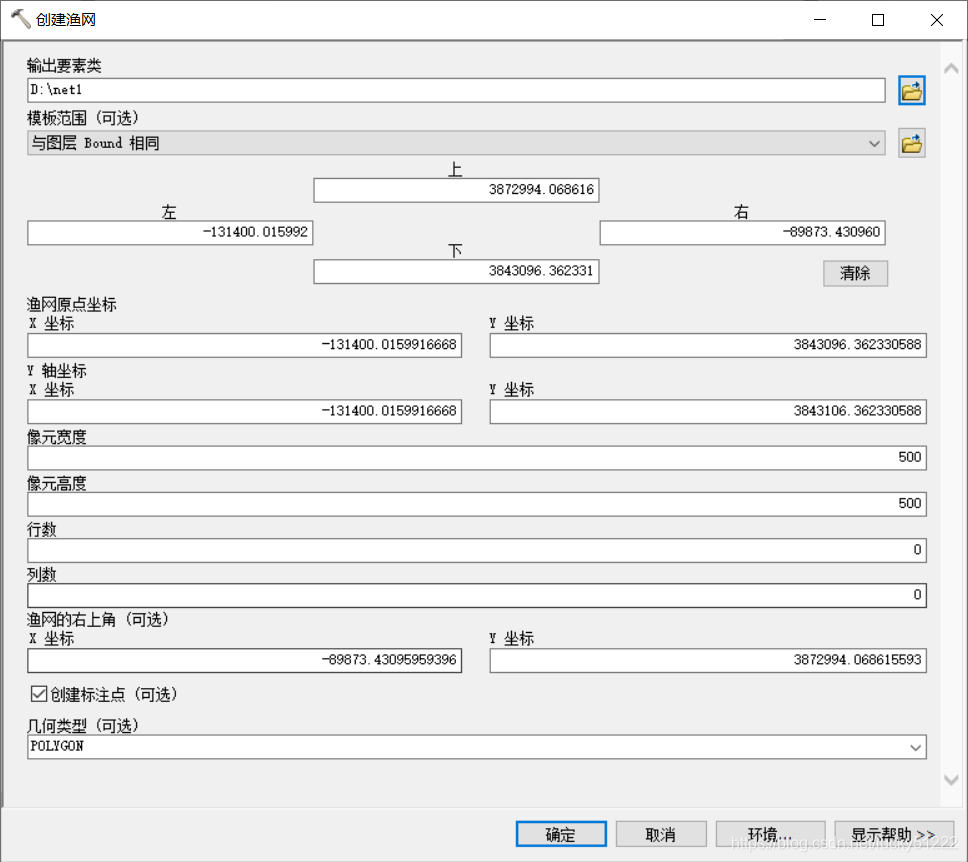

双击打开：

参数详解：

（1）确定输出路径及文件名；
（2）选择渔网范围，本例选择北方地区的DEM（分辨率为1km），注意DEM数据的投影系统，将作为渔网的投影系统；
（3）输入渔网格子大小；
（4）渔网类型为多边形。

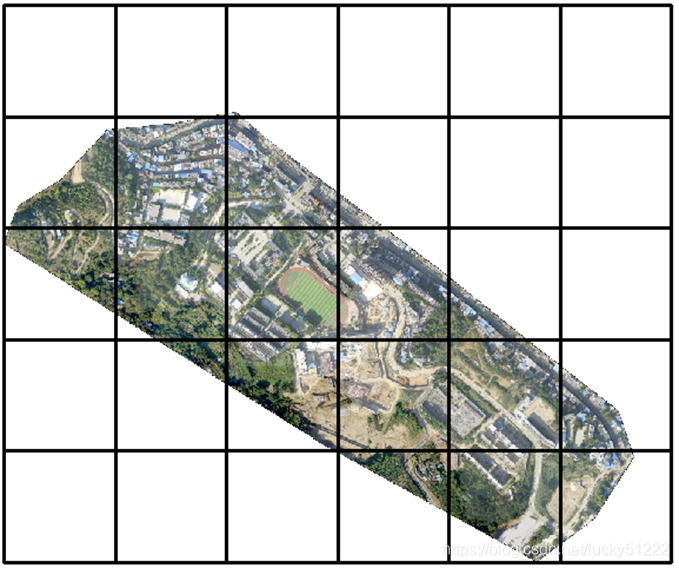

说明：生成的渔网包括多边形状和点状两个图层，坐标系统与DEM数据保持一致。
