【揭秘芯片低功耗黑科技：多电压与低电压设计，让设备续航飙升！】

在智能手表、物联网设备和移动终端的时代，续航能力成了用户体验的“硬指标”。想象一下，你的智能手表电量能撑一周，智能家居设备几年不换电池——这不是科幻，而是芯片低功耗设计的真实成果！今天，我们就来聊聊其中的核心技术：多电压（Multi VDD）和低电压（Low VDD）设计。基于专业文档分析，我会用通俗语言为你揭开这些技术的神秘面纱，让你不仅知其然，更知其所以然。
　　
一、为什么低功耗是芯片设计的“必杀技”？
　　在电池容量有限的情况下，芯片功耗直接决定了设备续航。功耗主要由两部分组成：
　　动态功耗：信号翻转时消耗的能量，与电压的平方成正比（公式：Pdyn∝VDD2）。简单说，电压越高，功耗飙升越快！
　　静态功耗：芯片待机时的漏电流损耗，即使设备“睡觉”也在偷偷耗电。漏电流源于MOS管内部的微小电流路径，积少成多，不容小觑。

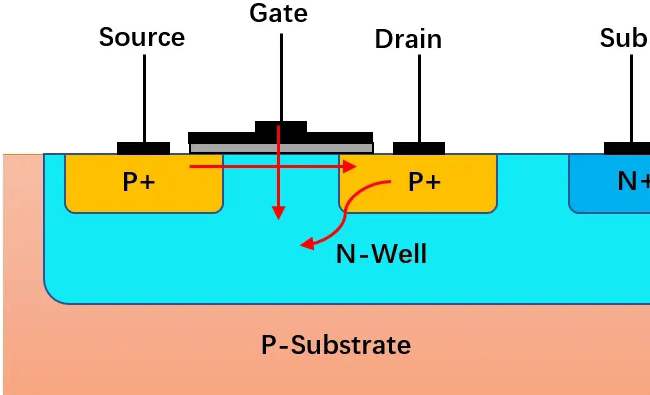

上图展示了MOS管漏电流的走向：泄漏电流由漏极、栅极和源极的微小路径组成，是静态功耗的“罪魁祸首”。
　　降低电压是减少功耗的最有效手段。但问题来了：电压降得太低，芯片性能会变慢。怎么破？答案就是多电压（Multi VDD）和低电压（Low VDD）技术，在性能和功耗间找到完美平衡！
　　
二、多电压设计（Multi VDD）：让不同模块“各取所需”
　　多电压的核心思想是：芯片的不同模块工作在不同电压下。高性能模块用高电压保证速度，低性能模块用低电压节省能耗。这就像团队协作——有人冲锋（高电压），有人守家（低电压），整体效率最大化。
１.　静态多电压（MSV）：固定电压，简单高效​

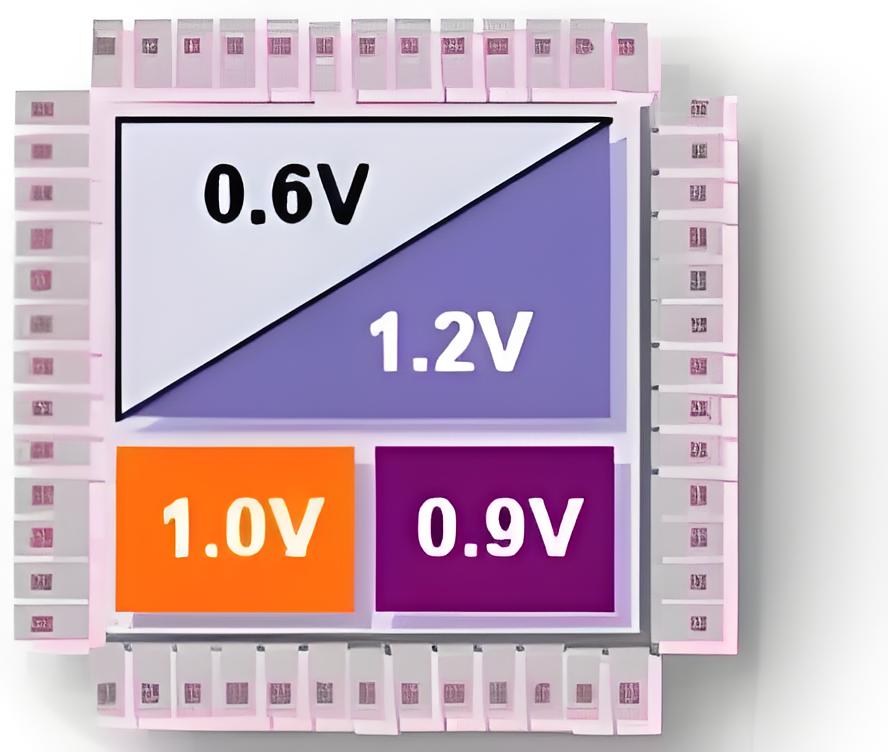

　　原理：将芯片划分为多个“电压域”（Power Domain）。例如，CPU需要高频运行，用1.2V供电；外设模块如传感器只需低频，用0.8V就能满足。
　　优点：显著降低动态功耗（电压平方效应！），且实现相对简单。
　　缺点：设计复杂性增加，需特殊单元支持。
　　电平转换器（Level Shifter）：不同电压域间信号传输时，防止欠驱动或过驱动问题。想象一下，低电压信号“驱动”高电压模块，就像小马拉大车——电平转换器就是那个“增压器”，确保信号稳定。
　　应用场景：常见于物联网芯片和可穿戴设备，如智能手表的传感器模块常采用MSV。
２.　动态电压频率调节（DVFS）：智能调压，按需分配​
　　原理：根据任务负载动态调整电压和频率。玩游戏时GPU用高电压（如1.0V）保证帧率；看电子书时降为低电压（如0.6V）省电。
　　实现：软件监控负载，控制管理单元生成最优电压频率组合。公式 Pdyn=Ceff⋅VDD2
⋅fclock
　　显示，降电压同时降频率，功耗指数级下降！
　　优点：灵活适应不同场景，手机芯片（如高通骁龙）广泛采用。
　　挑战：需预留电压余量，避免温度变化导致时序错误。

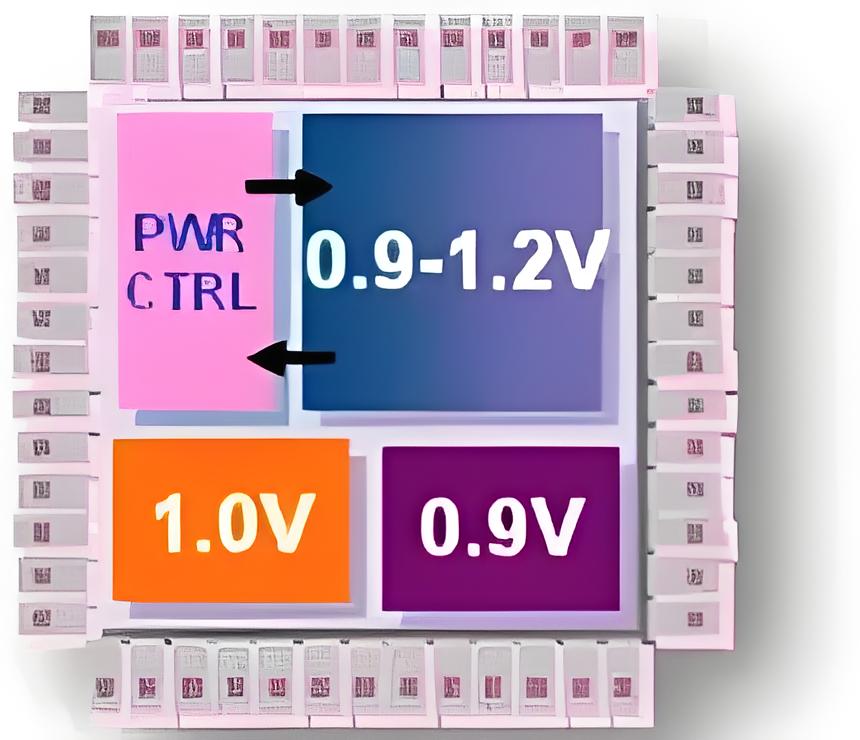

上图展示了DVFS/AVFS的工作原理：管理单元监控负载，动态调节电压（VDD）和频率（f），实现性能与功耗的平衡。
１.　自适应电压频率调节（AVFS）：终极智能，闭环优化​
　　原理：在DVFS基础上，实时检测关键路径延时，自动补偿工艺偏差和温度影响，实现“零余量”调压。
　　优点：功耗最低，鲁棒性强，特别适合高性能CPU/GPU（如AMD Ryzen芯片）。
　　缺点：设计复杂，成本高，中小企业难实现。
　　趋势：未来低功耗芯片的“黄金标准”，但DVFS仍是主流。
　　多电压技术不是孤立的——它常与电源门控（Power Gating）结合。当模块闲置时，直接关断电源（VDD=0），漏电流归零！唤醒时靠“保留寄存器”（Retention Register）快速恢复状态，就像设备“瞬间开机”。
　　
三、低电压设计（Low VDD）：待机省电的“秘密武器”
　　如果说多电压是“分而治之”，低电压设计就是“全局降压”，核心是在非活跃状态下用超低电压维持基本功能，大幅削减静态功耗。
１.　Low-VDD Standby技术：睡眠模式也高效​
　　原理：芯片中设置一个Always-On的低电压域（如0.6V），当其他模块休眠时，这个小控制单元（如微型CPU）维持待机，需要时“一键唤醒”全系统。
　　优势：静态功耗降低90%以上！特别适合智能水表、IoT传感器等常年待机设备。
　　实现：如下图所示，0.6V域作为“守夜人”，其他模块可完全关断。

上图展示了Low-VDD Standby架构：0.6V电压域（绿色）始终工作，控制其他模块的唤醒，实现“超低功耗待机”。
２.　电路设计关键：共享N-well与面积优化​
　　方案：传统方法将高低电压模块分区布局，但会引入绕线延迟；先进方案（如共享N-well）让高低电压Cell共享同一区域，减少面积开销。
　　例如：每个标准单元设计双VDD Rail（VDDH和VDDL），N-well接高电压，低电压PMOS管处于“反偏”状态，漏电流更低。
　　挑战：低电压下时序易变差，需EDA工具辅助优化（如Liberty库文件计算leakage）。

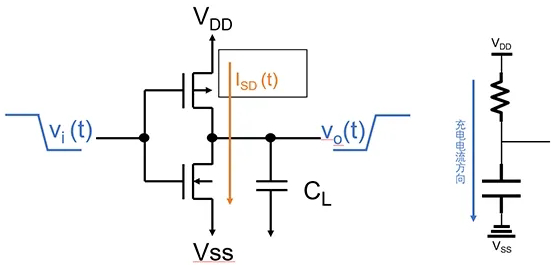

上图反相器模型展示了动态功耗来源：信号翻转时对负载电容充放电（红色箭头），低电压能直接减少这部分能耗。
　　
四、挑战与未来：低功耗设计的“双刃剑”
　　多电压和低电压技术虽强大，但并非万能：
　　优点：
　　动态功耗降低50%以上，静态功耗近乎归零。
　　延长电池寿命，提升设备可靠性（散热减少）。
　　挑战：
　　设计复杂性高：需插入Level Shifter、Isolation Cell等特殊单元。
　　时序风险：电压变化可能引起信号延迟，需严格验证（如UPF流程）。
　　成本增加：先进工艺（如7nm）和多电压域设计抬高流片成本。
　　未来趋势？多技术融合是王道：
　　MSV + DVFS + Power Gating：手机芯片的标配。
　　新材料与新工艺：如Gate堆叠效应（Stack Effect）减少漏电，或FinFET晶体管优化。
　　软件定义芯片：AI预测负载，实现更智能的AVFS。
　　
结语：低功耗设计，让科技更“绿色”
　　多电压和低电压技术，是芯片工程师手中的“魔法棒”，将功耗从“电老虎”变为“温顺猫”。从智能手表到数据中心，这些技术正悄然改变我们的生活——续航更长、发热更少、地球更环保。下次当你的设备续航惊艳你时，别忘了背后这些黑科技！
