低功耗技术（二）常见的低功耗技术

根据公式可知翻转功耗与VDD成平方的关系；静态功耗中ISUB和VDD的指数成正比。因此降低功耗最有效的方法就是降低供电电压VDD。

那么降低电压可以有哪些方法呢：（电压越高模块能跑的频率越高）

1）对不同的模块提高不同的电压。比如CPU和外设需要的频率就不一样，那么在同时满足两个模块性能的前提下，CPU需要很高的频率，那就需要高的VDD; 外设可能只需要较低的频率，那么低的VDD就能达到这个频率的延时需求，所以可以给它低VDD;

2）对同一个模块，可能不同应用需要的频率也不同。比如玩游戏的时候GPU就需要很高的频率，但是文字阅读的时候可能频率就很低；待机的时候GPU甚至就可以关掉。这样不同的应用模式，电压可以是高VDD, 低VDD, 甚至为0。

其实所有的低功耗电压技术就是上面两种方法的不同策略，本文将从芯片架构级去介绍低功耗技术。

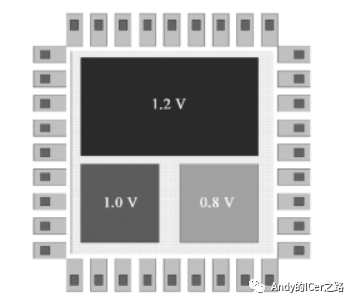

1）静态多电压技术

(MSV: Multi Supply Vdd)

如果对不同的模块固定成不同的电压，那么就是静态多电压技术. (MSV: Multi Supply Vdd)



2）动态电压调节技术

(DVFS: Dynamic Voltage and Frequency Scaling)

如果对不同的模块可以选择几种不同的
