urp管线下实现扫光效果

基本思路,还是根据深度还原世界坐标(以下简称world_pos),根据坐标的xyz判断是否在一些范围内,然后进行基于xyz两个坐标轴进行扫光

这里进行一个扩展,让扫光可以沿着任一方向进行,

就是传入一个旋转变换矩阵,对world_pos进行变换,然后判断aabb盒,这样就可以实现非xyz轴方向的扫光效果

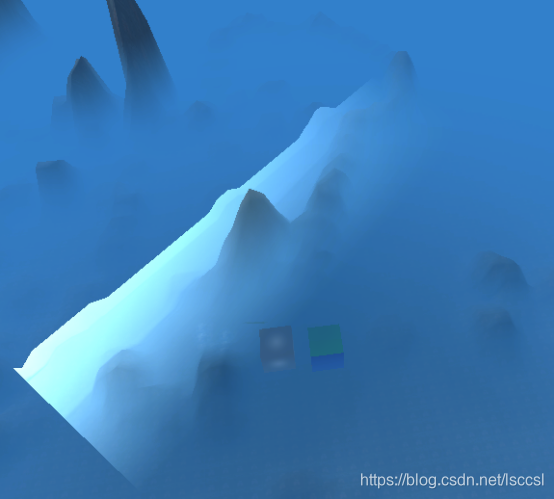

运行效果如下:

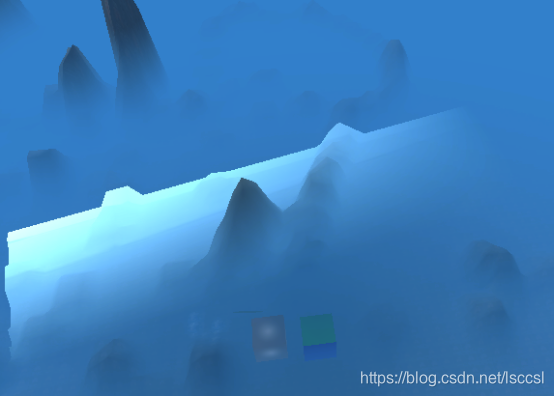

可以沿任意方向扫光

代码如下:

shader:

Shader "lsc/screen_scan_shader"
{
    Properties
    {
        _MainTex("Texture", 2D) = "white" {}
        _scan_brush("Texture", 2D) = "white" {}
    }
    SubShader
    {
        // No culling or depth
        Cull Off ZWrite Off ZTest Always

        Pass
        {
            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            //sampler2D _CameraDepthTexture;
            float4x4 _mtx_view_inv;
            float4x4 _mtx_proj_inv;
            //float4x4 _mtx_clip_to_world;
            TEXTURE2D
