LOTO 示波器软件功能演示——PC缓存功能

本文主要介绍了loto示波器新推出的—PC缓存功能

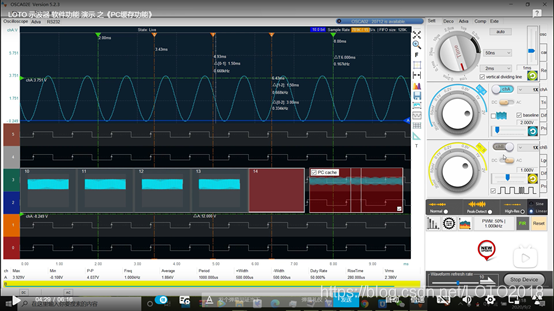

PC缓存功能能方便用户浏览历史缓存图像，方便用户观察历史图形的变化趋势，便于分析图像。使用loto示波器的上位机软件，我们看到界面如下图所示
在这里插入图片描述

红色区域是缓冲区，白色方框内的是所选中的，显示在整个屏幕的区域。PC缓存的设置开关如图
在这里插入图片描述

可以在这里打开和关闭缓存功能，默认时缓存10个帧的数据，如果要改缓存的帧数，可以在菜单栏-高级-设置缓存的帧数，如下图所示：
在这里插入图片描述

缓存过后 我们可以在缓存区查看历史缓存，也可以选中它把它放到整个屏幕上。当缓存达到极限后，它会缓存下一帧并替代最早缓存的那帧。
在这里插入图片描述

注意它与录制文件的功能不同。它主要是用在平时观察波形的时候，当你发现波形异常了，但是因为速度太快你还没看清，它就闪过了，但是你没有打开录制功能，这时候你就可以暂停，在缓存区查看异常波形。

同样的，带逻辑分析仪模块的loto示波器也能使用缓存功能。我们缓存的功能只会记录一个通道的数据，不会缓存逻辑分析仪通道的图像。
在这里插入图片描述

和上面的方法一样，打开缓存，可以在缓存区内观察。需要注意的是，一次缓存只能缓存一个设置下的图像，如果在缓存过程中突然改变设置，它就会重新再开始缓存，并且上一个设置下的缓存图像全部被覆盖。

我们拍了一段讲解视频如下：
https://www.bilibili.com/video/BV1Nv41117Jg
