LOTO示波器的变长存储深度和分段存储

LOTO示波器的变长存储深度和分段存储
经常有客户咨询和不理解LOTO示波器的存储深度为什么是变长的，也表示对LOTO示波器的分段存储功能不理解，本文对LOTO示波器的存储机制做一次完整的梳理，帮助我们的客户更好的使用示波器。

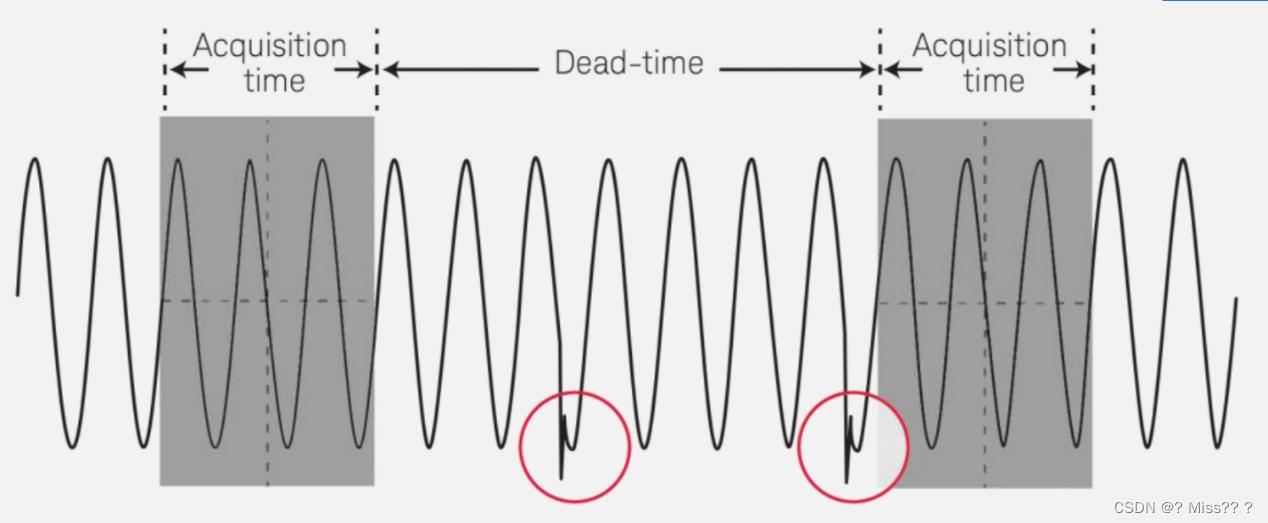

数字示波器都是有死区时间(Dead-time)的，如下图所示，在两次采集时间段 (Acquisition-time)之间,一定会存在一个没有采集到的死区时间，在死区时间内的信号波形是采集和显示不到的。

所以示波器厂家都在尽力缩短死区时间段，加长采集时间段(上图灰色部分)。但是死区时间段不可能无限制缩小，采集时间段也不能无限制增大，这两种做法都需要在产品的实际使用中做出权衡。
降低采样率或者加大存储深度，是加长采集时间段的两种常用方法。大的存储深度可以保障示波器用尽可能高的采样率一次采集尽可能长时间段的波形，但是并不能消除死区时间段，较大存储会降低处理和波形捕获率。这会降低示波器的响应速率，并增加每次采集间隔的停滞时间。降低采样率的方法，使得存储数据点数减少，有利于提高波形的捕获速率和波形刷新率，缺点是采样率降低到一定程度会造成每个波形周期的采样点数不足，引起失真。

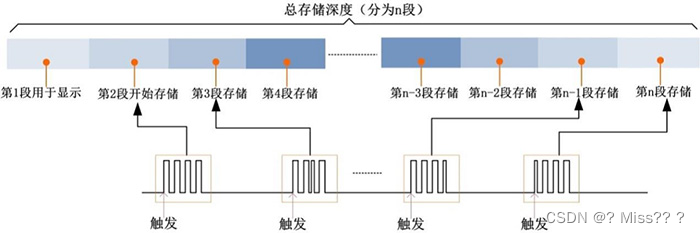

高端示波器还有第三种方法：分段存储功能。分段存储功能将存储划分为较小分段。用户可以指定存储应被划分为几个分段，每个分段均具备同等长度。

当示波器观察到第一个触发事件时，会开始在采集存储的第一个分段中存储采样点，直至第一个分段存储满。之后示波器会重新做好触发准备，开始寻找下一个出现的触发事件。当触发事件发生时，示波器会在下一个存储分段中存储采样点。示波器会不断重复这一过程，直至所有存储分段均存储满。 在捕获停滞时间较长的突发信号时，分段存储模式尤其
