本文介绍了一个使用2N3904三极管构建的共射放大电路，通过LOTO示波器和信号发生器进行实验，展示电路输入输出波形的变化。实验结果显示，输出信号为输入信号的反向放大，放大倍数显著。文章探讨了为何共射放大电路输出呈反向放大的原因。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

三极管的基本放大电路有共射放大电路、共基放大电路和共集放大电路，其中共射放大电路是应用最广泛的一种接法。下图为三极管共射放大电路原理，左端输入，右端输出，发射极（e）是输入和输出的公共端，因此称之为共射放大电路。

在这里插入图片描述

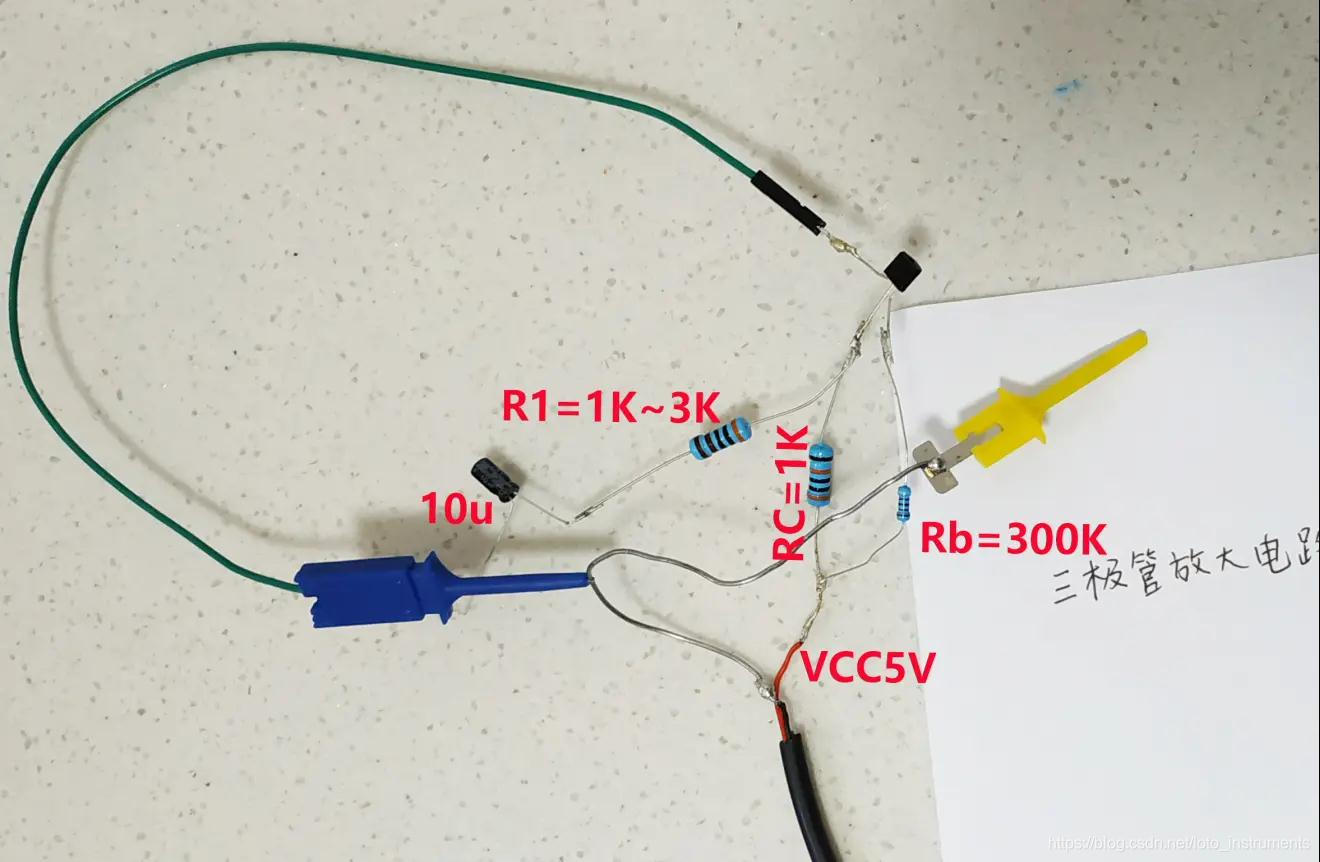

今天的视频就是想通过搭建上图这样的三极管放大电路，在LOTO示波器和信号发生器模块的帮助下来观察整个电路的输入输出信号的波形。我们的实物电路图以2N3904三极管为核心，Rb=300K，Rc=1K;在经过多次实验之后，我们采取的这对电阻值能让三极管尽量处在放大区而远离截止区和饱和区，电路的实物图如下图所示。

在这里插入图片描述
视频的具体过程如下

LOTO课4： 三极管放大电路--- 用示波器和信号源实测放大，截止和饱

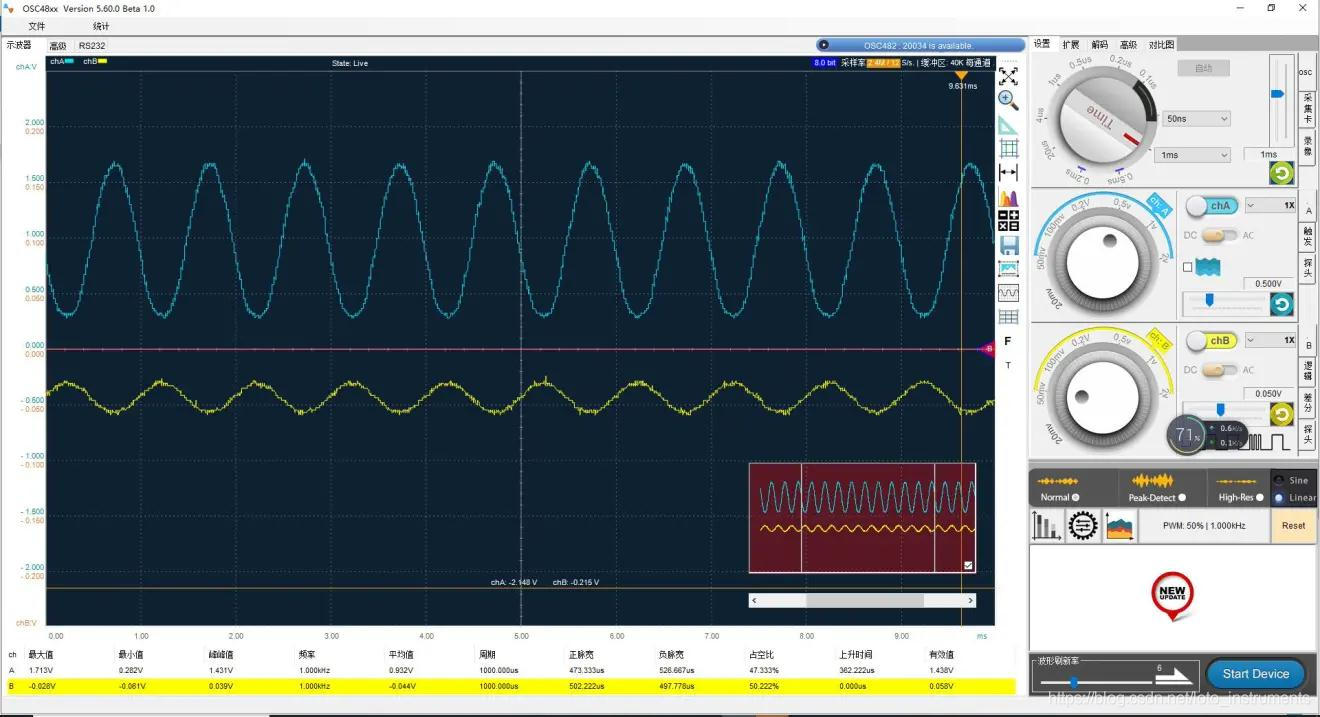

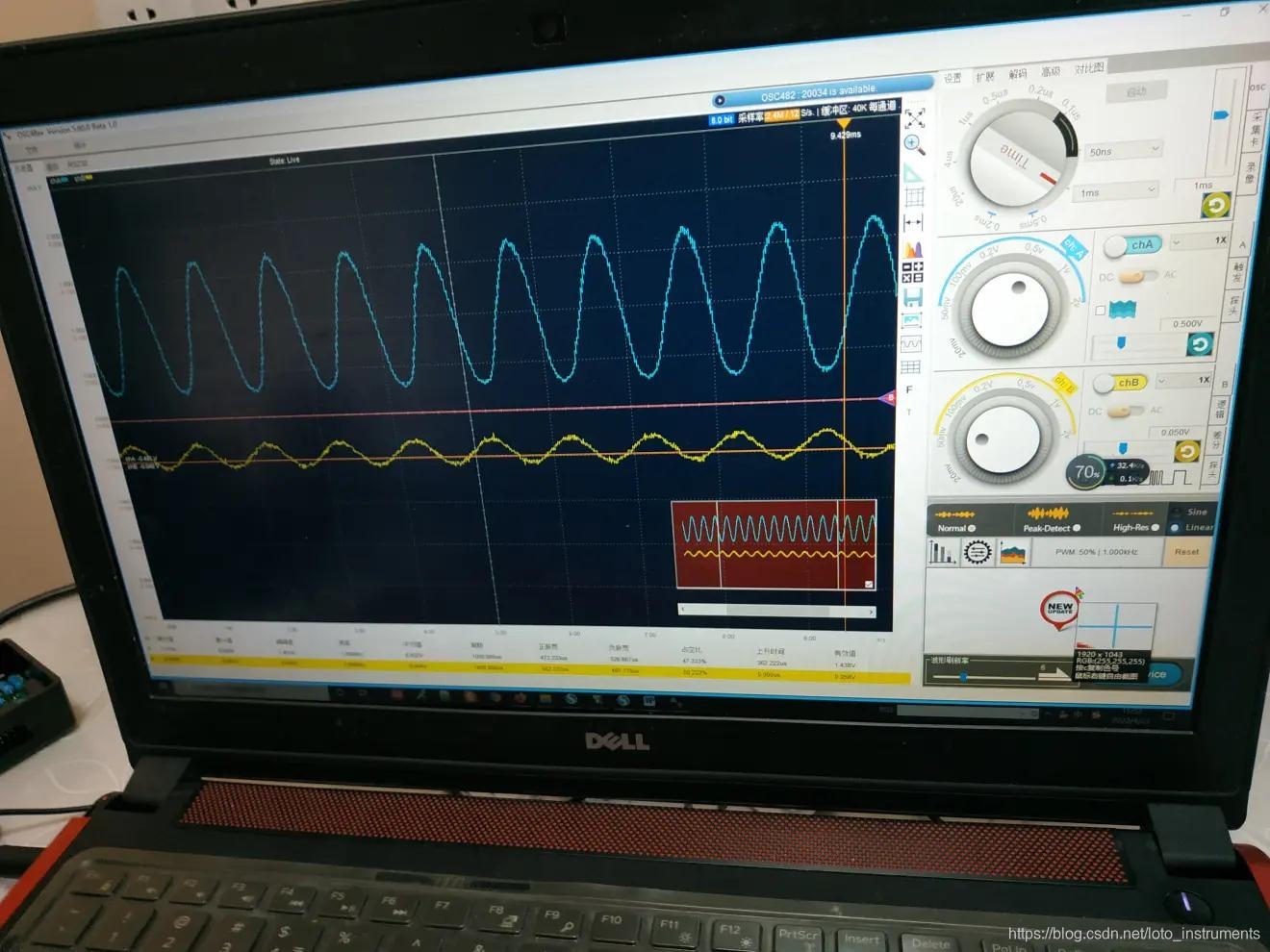

连接好我们的电路之后，打开示波器的上位机软件可以直观清楚地看到输出信号相比输入信号放大了很多倍。同时因
