   LOTO示波器属于虚拟示波器，产品主要基于USB接口的，所以使用LOTO示波器产品需要配备一台Windows电脑或者Android(安卓）智能手机/平板。
  针对一些特殊应用的工业场景，有些客户可以购买LOTO示波器的串口扩展模块，这时可以不使用USB接口，而使用RS232/485/422/CAN/蓝牙 等其他接口。这些接口会明显比USB慢很多，所以尽量选用USB接口。

在这里插入图片描述

   为什么选择LOTO虚拟示波器？

1：和台式示波器相比所以在选择示波器时，如果考虑LOTO与其他厂家的台式示波器之中二选一的话，通常LOTO示波器的性能指标不一定占优势，但是有几点LOTO优势也许可以帮您做决定：便携，软件强，屏幕可以很大很大。
在这里插入图片描述

   同时我们在销售过程中也发现，其实LOTO虚拟示波器和传统台式示波器不一定非要2选1，其实可以作为互补同时存在。很多客户在已经有了台式示波器的情况下，购买LOTO虚拟示波器作为平时在家里或者出差时使用，在同类档次的台式示波器和虚拟示波器的条件下，LOTO虚拟示波器的软件功能是更丰富和强大的，可以作为台式示波器功能的补充。
     2和手持示波器相比：所以在选择示波器时，如果考虑LOTO与手持带屏幕2选1的话，LOTO的优势巨大。通常手持带屏幕类的示波器时嵌入式的，系统资源有限，基本上只有最基本的示波器功能，并且没什么升级更新的空间了。而LOTO示波器是基于电脑或者手机系统平台的，软件功能可以做到很强大，并且随时升级增加新功能。LOTO的便携性稍微逊色于手持带屏示波器，但是在现在电脑和只能手机完全普及的时代，只要有电脑或者手机就能插上去使用的LOTO示波器已经足够便携了。而且屏幕想多大就有多大。
     3和虚拟示波器相比：和同类的虚拟示波器相比较，LOTO有明显优势。一个是刚才提到的软件功能。另一个是LOTO示波器独特的可扩展性。LOTO示波器的核心发展策略是软件至上。LOTO的发展思路并不是堆砌硬件指标，而是把工作重心放在软件开发上。在同类示波器中，LOTO示波器在软件上花的精力非常巨大。软件功能是内功，在大多数的测量实践中，软件功能性和细节丰富性是非常重要的。
  关于软件操作我们做了视频集锦，方便客户直观感受下：https://www.bilibili.com/video/BV15f4y147er?spm_id_from=333.999.0.0

在这里插入图片描述

LOTO示波器独特的可扩展性，更进一步加强了它的性价比。一台LOTO示波器，可以选配很多功能扩展，比如信号源，逻辑分析仪，电流探头，高压隔离查分模块，外触发模块，EMC检测模块，串口通讯模块…
关于LOTO示波器的积木式功能模块扩展，我们有个视频简单演示了一下：https://www.bilibili.com/video/BV1rZ4y1A7np?spm_id_from=333.999.0.0
在这里插入图片描述

  选择LOTO虚拟示波器的哪个系列？
   如果您已经了解到LOTO示波器的优势后，我们来看下如何在LOTO示波器众多型号中选择适合您的型号。LOTO示波器有几个大的系列，每个系列又根据扩展的功能模块不同，分成了很多子型号，所以，总体来看，LOTO示波器可能有几十种型号，客户可能会在选择的时候很困扰。
    A：根据性能，分为5个大系列：482系列，A02系列，2002系列，H02系列，980系列。首先要根据自己的需求选择一个大的系列，然后在这个系列里选具体的子型号。

在这里插入图片描述

  482系列是入门级的，基础型号是OSC482，也是LOTO示波器里性能最低的，但是价格低。由于性能有限，所以它的软件功能和其他型号相比会缺失个别功能。482系列的触发机制是软件触发，没有其他型号的硬件触发强大，适合对突发信号测试要求不高的场合。对于低频的测试场景，要求不高的信号测试，以及电子工程入门爱好者是最实惠的选择。
  A02系列是我们主推的型号，基础型号是OSCA02，也是LOTO示波器里性价比最高的。分为30M带宽和60M带宽两个版本。它的性能适中，价格适中。对于一般的应用足够了。

2002系列和H02系列是在A02的基础上做了性能提升，软件方面和A02系列差不多，对性能要求高一些的场合可以选择。
980系列是专门汽修设计的，分为两通道的OSC980和4通道的OSC984，他们共用同一个上位机软件OSC9822。主机的性能和OSCA02相似，软件上专门为汽修增加和优化了很多专用的功能，所以汽修工程师可以选这个型号，也有一些4通道应用的场景可以选OSC984。对于汽修场景，有些客户不喜欢使用电脑，更喜欢使用手机，但是这个980系列并不支持安卓手机，所以汽修客户也会选其他系列的示波器中支持安卓手机的子型号。
在这里插入图片描述

在这里插入图片描述

   如何选择LOTO虚拟示波器的具体子型号？

选好了示波器系列后，我们根据不同的功能扩展选择不同的子型号。LOTO示波器主机的型号形如OSC??? 。OSC是示波器英文的缩写，???代表的是主机系列型号，比如482，A02, H02，所以示波器的型号如OSCA02。针对客户选择的不同的功能扩展，我们在这个型号的后面加上不同的字母后缀，代表不同的扩展功能组合，子型号用字母后缀代表，比如后缀M代表安卓手机/平板支持模块。比如OSCA02，加上安卓手机支持模块后，就是OSCA02M。
如果选择在示波器基础上加信号发生器模块，那就是加后缀S，比如OSCA02S。
如果选择在示波器基础上加逻辑分析仪模块，那就是加后缀L，比如OSCA02L。
如果选择在示波器基础上加隔离差分模块，那就是加后缀D，比如OSCA02D。
如果加S和L，那就是加后缀X，比如OSCA02X。
如果上面说的4个全加，那就是后缀H，比如OSCA02H。
比如OSCA02S中的S，就是子型号后缀字母。
在这里插入图片描述

 还有很多扩展模块，用不同的后缀字母表示，很多模块可以组合成很多种子型号，这里不一一列举，客户可以根据这个规则看懂型号列表，或者跟销售人员指出你需要加的扩展功能模块，我们搭配好发货。因为我们也不能穷举完所有的组合。

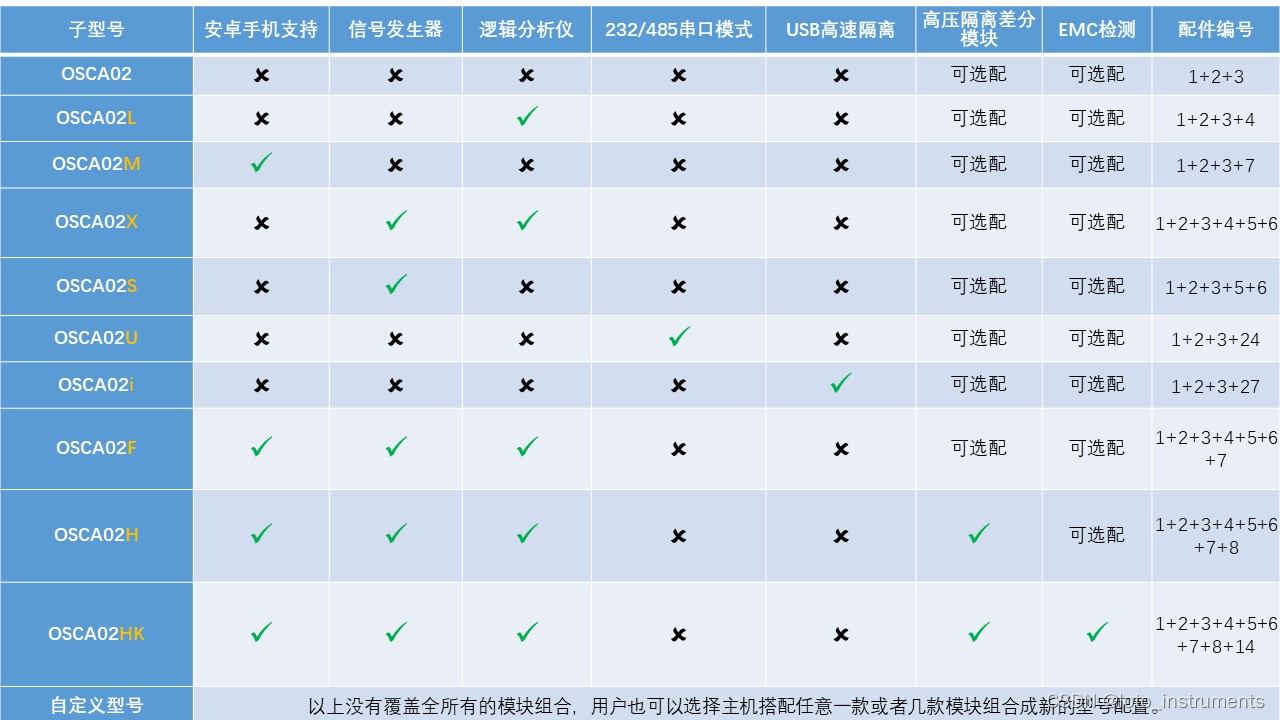

 我们会选择一些客户采购比较多的组合做成标准型号列表方便选择，如下图所示：

在这里插入图片描述

       ![在这里插入图片描述](https://img-blog.csdnimg.cn/584f179c6ce149a6be8593c466921049.png#pic_center)




    一些工业应用可能需要4通道，6通道甚至8通道的产品，可以选择OSCA02/2002/H02等进行级联，比如3台OSCA02，平时可以各自作为2通道的标准品示波器用，需要时通过侧面的扩展口进行级联，就可以作为6通道的示波器使用。

在这里插入图片描述

关于购买虚拟示波器的安全性顾虑问题
有些客户担心由于虚拟示波器是接电脑使用的，在高压或者热地的测试情况下会损坏电脑。其实台式示波器在类似情况下也会烧坏示波器的。为了打消客户的这些顾虑，除了增加过压保护外，我们提供了从信号端进行隔离的高压隔离模块，也可以选择USB隔离模块，将示波器和电脑完全电气隔离开。这样即便是在高压或者热地的情况下测试，也不会有安全问题。
