LOTO 示波器软件功能演示——RS232串口解码

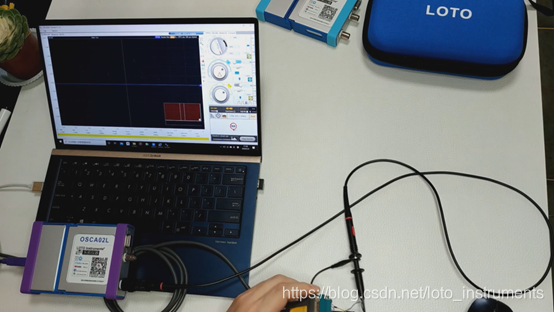

我们今天演示一下怎么用LOTO示波器对串口进行解码，使用了一个USB转串口的设备，来产生串口数据，用OSCA02 LOTO示波器演示。
在这里插入图片描述

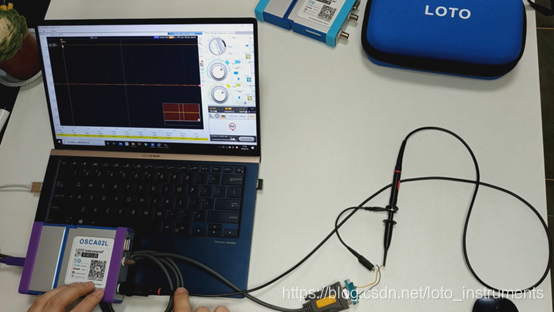

示波器我们只需要建立一个通道，连到A通道上，接上探头。 DB9是一个标准的串口接口，这种串口的电平就不是ttl电平。当然我们做单片机或者做arm开发的时候，芯片有一些是ttl电平的串口，通过RS232可以转成这种电脑上用的对接的这种串口，这种大概十几伏。
在这里插入图片描述

这边我们加了一个接口，方便把他的2,3脚短接，就是自发自收，5脚是接地。这样的话我用示波器的黑夹子接他的地，然后用探针接他2,3脚的短接。在自发自收的过程中监测他的数据波形来做解码。因为我们不是ttl电平，所以他的电平比较大。
在这里插入图片描述

接上后就是整套的一个串口自发自收，解码是要用峰峰值模式，你用其他模式因为他会做滤波，会影响你的波，你的数据的陡峭，所以用峰峰值模式。我们把闭口都关了，只留了一个B通道，然后你会看到A通道已经显示不下来了，已经掉到底下去了这是因为已经超限警告了。
在这里插入图片描述

因为他不是ttl电平，我们×1挡能测±5V的范围，你得用X10档，要把探头打到
