边界扫描JTAG接口测试用例的编写

最新推荐文章于 2025-11-29 16:49:30 发布
原创 最新推荐文章于 2025-11-29 16:49:30 发布 · 593 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

逻辑功能所有者在芯片流片后需基于《IEEESTD1149.1-2013》编写JTAG等低速接口的测试用例。由于无自研芯片的SPEC，可以从其他ICSPEC中获取ACTiming信息，如TCK的时钟边沿，TMS、TDI的建立和保持时间，以及TDO的最大延迟等，作为测试案例的约束条件。

logic function owner需要在芯片流片后，编写好各个低速接口的test case；其中包括JTAG信号。

JTAG协议标准来源于《IEEE STD 1149.1-2013》，去官网下载需要花钱。。

在协议中看到JTAG的AC Timing需要至少满足接收设备SPEC中的指标。

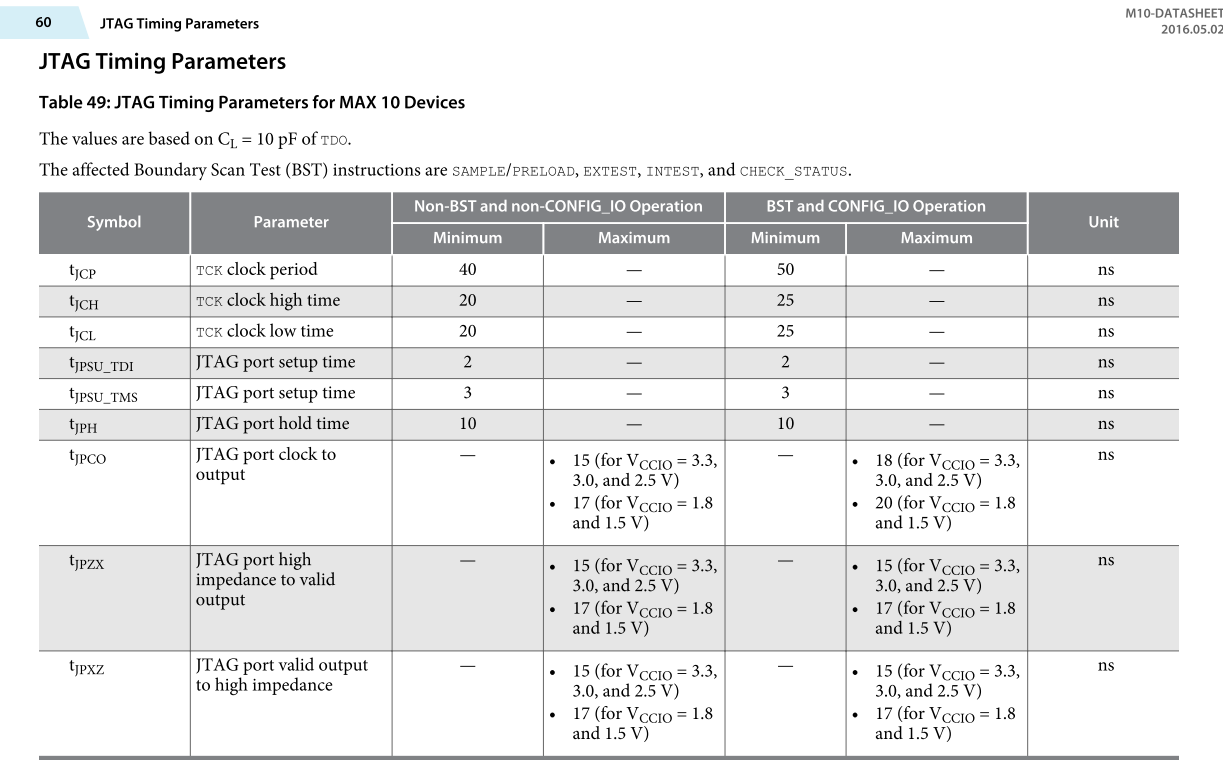

因此可以在各个包含JTAG接口的IC SPEC中查看相关速率的AC Timing，eg:
