3D【2】非刚性配准:Optimal Step Nonrigid ICP Algorithms for Surface Registration 阅读笔记

最近在研究人脸3d重建的内容，配准是训练出一个类似Basel Face Model的一个前期3d数据处理过程。由于从设备扫描出来的3d人脸的顶点个数非常多，而像BFM这样的模型中一个3d face的顶点为53490个点。为了用一个顶点较少的模板来表示一个从设备扫描出来的3d face，我们需要用到配准算法。在3d face的配准中使用的是非刚性配准，意思是模板除了平移，缩放和旋转之外，还可以变形。在配准中，模板是作为source，从设备扫描出来的3d face作为target，配准的目的是找到一个变换（在该论文中是为每个顶点分别找到一个变换矩阵），使得source能够表示target。

该论文提出的非刚性ICP算法可以用来3d face的配准，论文A 3D Morphable Model learnt from 10,000 faces使用的也是该方法。non-rigid ICP算法有三个损失函数，分别是Data loss、Smoothness loss和Landmarks loss。

假设模板$S = (V,E)$，其中V是顶点，有n个；E是边。另外每个顶点的变换矩阵$X_i$大小是$3*4$，这样所有顶点的变换矩阵可表示为$X=[X_1,...,X_n]^T$，大小为3*4n。

Data loss：

$$E_d(X)=\sum_{v_i\in V}w_i dist^2(\mathcal{T},X_iv_i)$$
其中， $v_i$是模板中的第i个顶点， $w_i$为权重。该损失函数计算的时候，需要从3d face（ $\mathcal{T}$）中找到与模板顶点i最近的点，然后计算距离。

Smoothness loss：

$$E_s(X)=\sum_{(i,j)\in E}||(X_i-X_j)G||_F^2$$
其中， $G=diag(1,1,1,\gamma)$, $\gamma$用来权衡旋转和平移。该损失函数的作用是，使变换后的模板尽量平滑。

Landmarks loss:

$$E_l(X)=\sum_{(v_i,l)\in L}||X_iv_i-l||$$
其中l是target的特征点， $L={(v_i{_1},l_i),...,(v_i{_l},l_l)}$。

整个优化损失函数为：

$$E = E_d(X)+\alpha E_s(X)+\beta E_l(X)$$

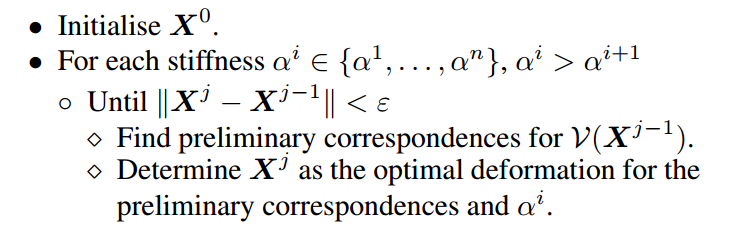

其中$\alpha$的作用：
decreasing vector of real-valued stiffness parameters.
High stiffness parameters force global transformations whereas（整个3d face？）
low values allow for local deformations.（局部，眼睛之类的？）

论文后面是损失函数的矩阵形式，和没有数据部分（3d face的扫描数据一般没有脑袋部分）的补偿。

matlab代码

2018.2.24更新：

实验了一下，发现人脸特征点的作用比较大。如果没有人脸特征点的话，配准的结果会很差。该方法的效果还是非常不错的，不过比较耗时。
