电磁兼容EMC:一文读懂电气放电管选型设计

目录

1 GDT外观结构

2 GDT 常见品牌

3 GDT命名规则

4 GDT工作原理

5 GDT基本特点

6 GDT典型应用

7 GDT电气参数说明

7.1 DC Spark-over Voltage 直流火花放电电压(直流击穿电压)

7.2 Maximum Impulse Spark-over Voltage 最大冲击火花放电电压(脉冲击穿电压)

7.3 Nominal Impulse Discharge Current 标称冲击放电电流

7.4Impulse Life 耐冲击电流寿命

8 GDT选型注意事项

8.1 直流击穿电压(DC-Spark-over Voltage)与脉冲击穿电压(Impulse Spark-over Voltage)

8.2 GDT 的续流问题

9 有绝缘耐压测试要求时选型

10 安规认证要求


气体放电管GDT作为电磁兼容设计中最常用的元器件之一,主要应用于防浪涌设计。本文详细说明了GDT的设计应用指南。

1 GDT外观结构

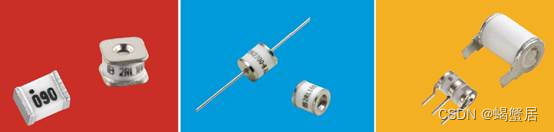

GDT外观结构如下,有表贴和直插两种封装

2 GDT 常见品牌

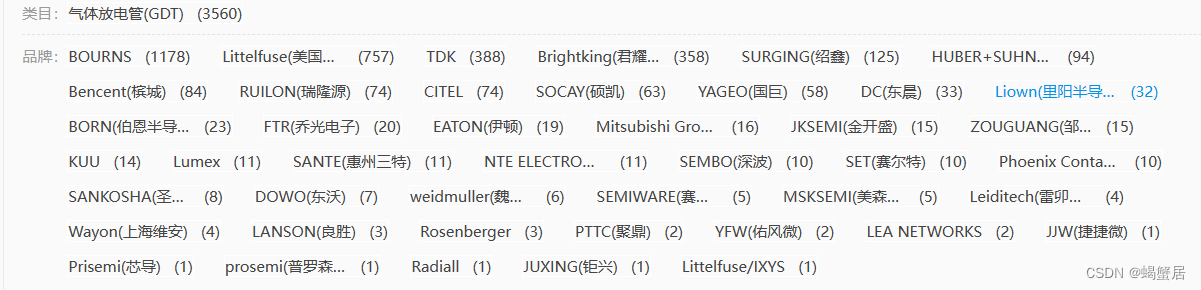

从某元器件采购平台搜索的主要国内外供应商名录。目前国内元器件与国际一流厂家的主要区别在于价格和批量一致性,以及某些极限参数指标。




3 GDT命名规则

不同厂家的命名规则略有差异,但大体相同。下面列举其中一种命名方式:
XR表示直插封装,X表示极数,2极或3极;B32是贴片封装类型。
