Ozone添加不支持的芯片,这里以AT32举例

一、下载芯片支持包

我这里使用的雅特力AT32系列。同事给的芯片支持包,他是以安装包的形式,通过点击安装,自动生成芯片支持包。
这里我们不限方式,只要能弄到芯片支持包和xxxxx.FLM文件就行。我的安装完成过后是这样的
FLM文件

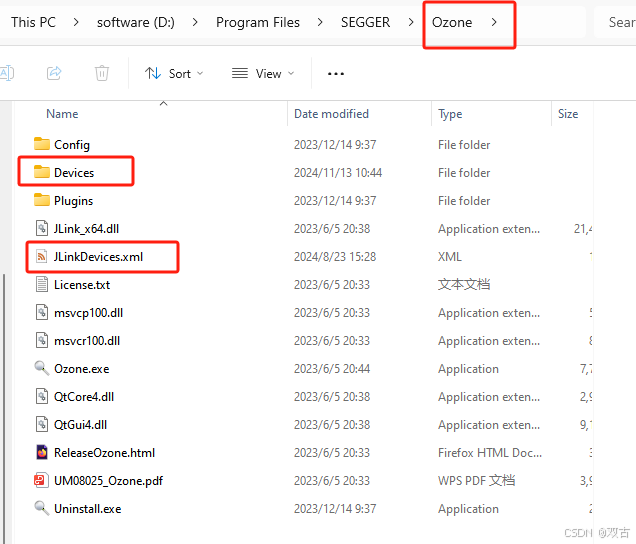

二、复制Device文件夹和JLinkDevices.xml文件到Ozone安装目录

我的路径如下
在这里插入图片描述

三、知其所以然

1.添加的原理

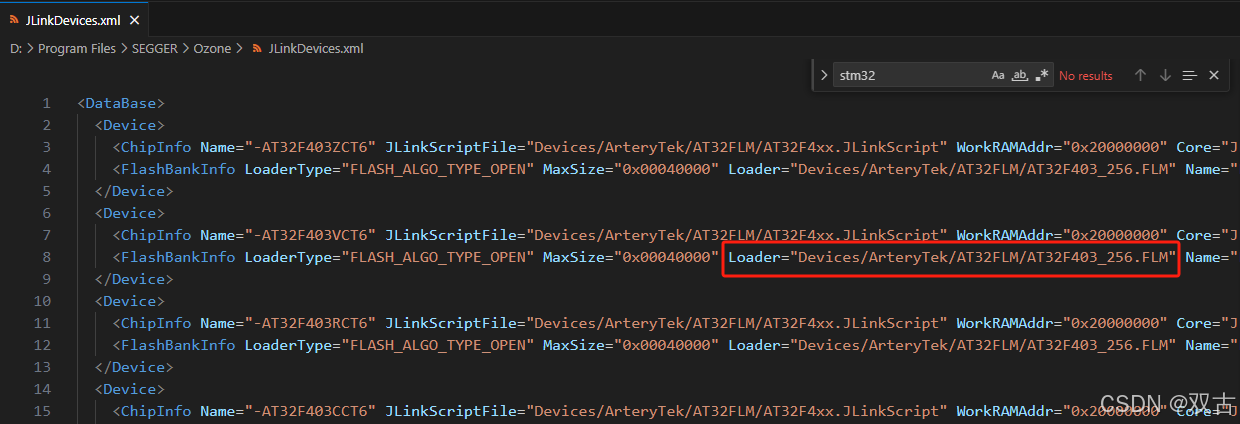

打开JLinkDevices.xml可以看到下图内容,可以理解为JLinkDevices.xml提供了一个添加芯片的配置文件,最主要的便是通过文件中Loader字段将segger指引到FLM文件。
在这里插入图片描述

2.jlink的调用

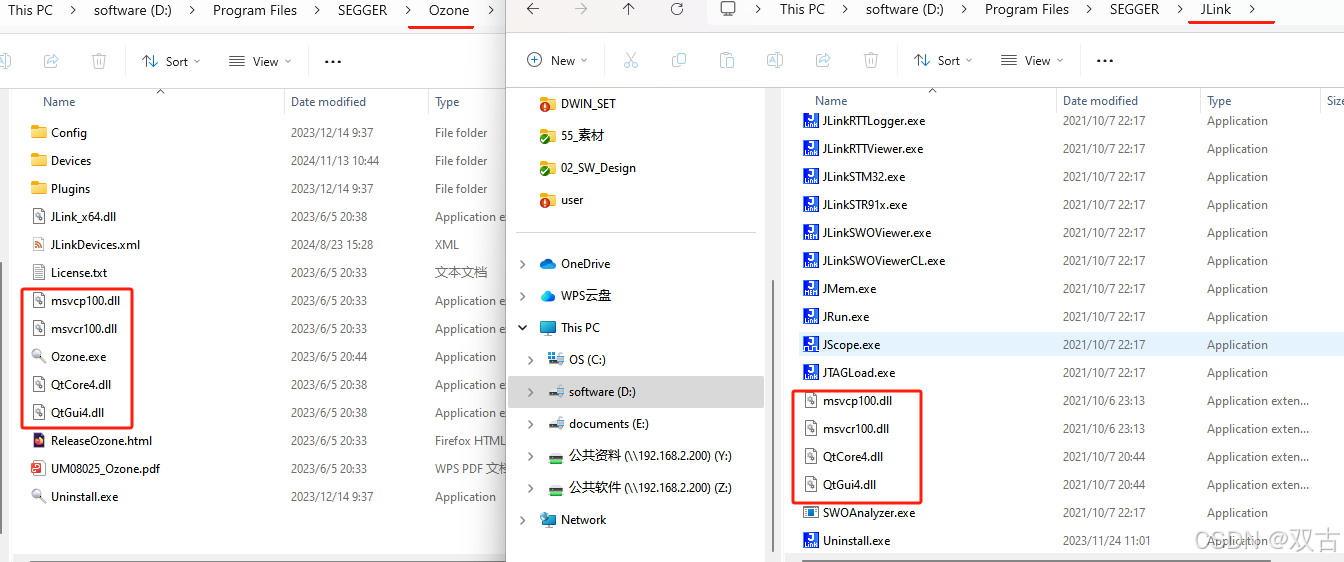

从下图Ozone和jlink的安装目录可以看到里面的几个关键文件是一样的,这里我们大致得出结论,Ozone将自己需要的segger版本安装好了,可以直接调用。
那么引申出来,包括MDK也是一样的方式。如果我们使用的调试器软件都用到jlink,那么我们都可以通过这样的方式去添加不支持的芯片。
即找到下面的文件,将JLinkDevices.xml和FLM文件拷贝到该目录。
在这里插入图片描述

### STM32 使用 Ozone 调试器教程及兼容性说明 #### 1. 兼容性概述 STM32 单片机基于 ARM Cortex™-M 内核,具有高性能和低功耗的特点[^3]。Ozone 是 SEGGER 提供的一款强大的调试工具,适用于多种嵌入式系统开发环境。由于 STM32 支持 SWD(Serial Wire Debug)和 JTAG 接口用于调试目的,而 Ozone 可以通过这些标准接口连接到目标板上运行的 STM32 设备。 #### 2. 硬件准备 为了使 STM32Ozone 正确工作在一起,需确保拥有以下硬件组件: -Link 或者其他兼容的调试探针**:这是用来桥接计算机与目标板之间通信的关键设备。 - **带有 ST-LINK/V2 或 V3 接头的目标板**:大多数官方推出的评估套件已经内置此接口;如果自制电路,则应预留相应焊盘以便接入外部调试适配器。 #### 3. 安装必要的驱动程序和支持包 安装最新版的 J-Link Software and Documentation Pack 以获取最新的固件更新和服务支持。此外还需要下载并配置好适合所选型号 MCU 的 CMSIS-DAP 类库文件夹路径给 IDE 工具链使用。 #### 4. 设置项目工程 当一切就绪之后,在首选项设置里指定正确的器件类型 (例如 `STM32F4xx`) 并加载对应的启动代码模板。接着按照常规流程编写应用程序逻辑部分即可。 #### 5. 连接到目标设备 打开 Ozone 应用程序后,选择合适的连接方式(通常为 USB),随后点击 "Connect" 按钮尝试建立链接关系。成功连通的话将会显示当前 CPU 核心状态以及其他相关信息。 #### 6. 开始调试过程 此时可以在源码编辑窗口中设定断点、观察变量变化趋势或是执行单步跟踪操作等功能来辅助分析问题所在之处。值得注意的是,得益于 Semihosting 技术的支持,还可以方便地实现主机端 I/O 流向目标系统的重定向输出效果[^2]。 ```cpp // 示例 C++ 代码片段展示如何利用 semihosting 打印消息至宿主机终端 #include <stdio.h> int main(void){ printf("Hello from target board!\n"); } ```
