SAR成像之点目标仿真（一）—— 数学模型

已于 2023-06-22 23:35:25 修改
阅读量3.6k 收藏 10
点赞数 4
CC 4.0 BY-SA版权
分类专栏： 雷达导论高级篇之SAR成像专题 文章标签： SAR 合成孔径雷达
于 2021-12-16 15:11:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lightninghenry/article/details/120742748
本文介绍了SAR成像中点目标的数学模型，包括正侧视条带SAR的空间几何关系、斜距公式及SAR回波信号的数学模型。探讨了雷达回波的一维和二维数学表达式，并简述了RADARSAT-1卫星及其搭载的合成孔径雷达技术。

专栏目录链接：

SAR成像专栏目录

本文目录

1. 正侧视条带SAR空间几何关系

1.1 斜距公式

2. SAR回波信号的数学模型

2.1 SAR的发射信号公式

2.2 雷达回波信号的一维数学公式

2.3 雷达回波信号的二维数学公式

3. RADARSAT-1卫星简介

前提：

  • 不考虑大气、电离层等环境因素；
  • 在脉冲持续时间内雷达到目标的距离是恒定的；
  • 正侧视；
  • 理想点目标。

1. 正侧视条带SAR空间几何关系

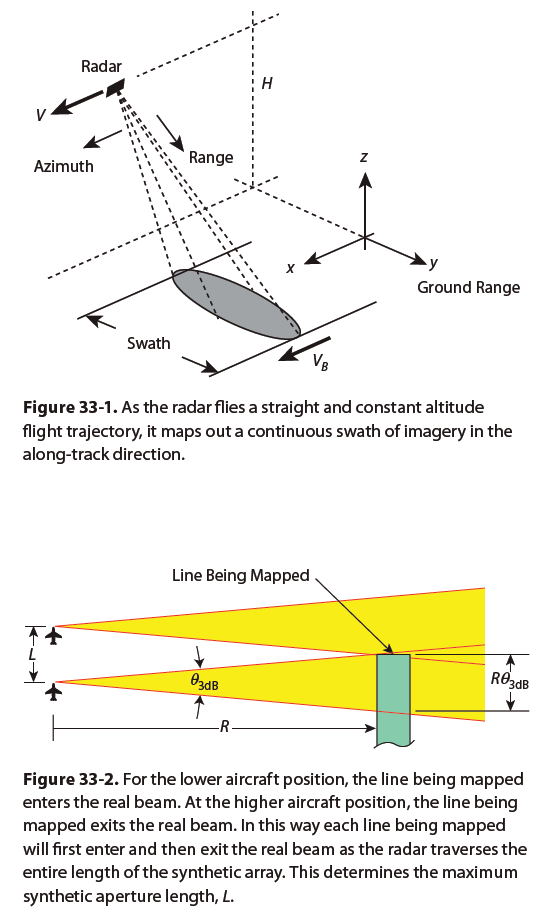

正侧视表示SAR波束中心和SAR平台运动方向垂直，如下图所示，选取之间坐标系XYZ为参考坐标系，XOY平面为地平面；SAR平台距地平面高H，并沿X轴正向以速度v匀速飞行。

在这里插入图片描述

这里我们先假设是理想机载SAR成像情况，则图33-1中的V=V_B（星载SAR成像时V大于VB）。

我们在图33-1的基础上加入：

  • 平台P点，为SAR平台的位置矢量，设其坐标为(x,y,z)，代入数值为(x, 0, H)；
