【可见光与红外图像融合】基于laplace分解的图像融合与伪彩色应用中的问题

最近完成了图像融合的仿真算法实现，对近期的工作进行总结。
一、Laplace变换的基本方法
二、Laplace融合的步骤与代码
三、伪彩色应用下，Laplace融合结果对效果展示的一些思考。

一、Laplace变换的基本方法

方法只是简单说明下一下，相关介绍的文章比较多。主要注意一点：基于高斯变换的时候，上采样过程实际包括了两个步骤，1、先进行隔行隔列的上采样。2、对上采样结果进行4倍高斯核滤波。
这个滤波动作是为了补充下采样过程中的能量损失，高斯滤波后会让像素值变小，所以需要对应的进行补充回去。4倍率的选择与参数高斯滤波运算的数量是相关的，可以简单用5*5的窗口直接推导下，补0的上采样图中，0不参与计算，正好差4倍。上采样过程与下采样过程是一一对应的。
所以，下采样过程如果使用均值滤波，那在上采样过程中则应该进行均值滤波的2倍处理，也可以使用双线性插值进行扩充，原则就是把下采样的能量/像素强度的丢失找回来。

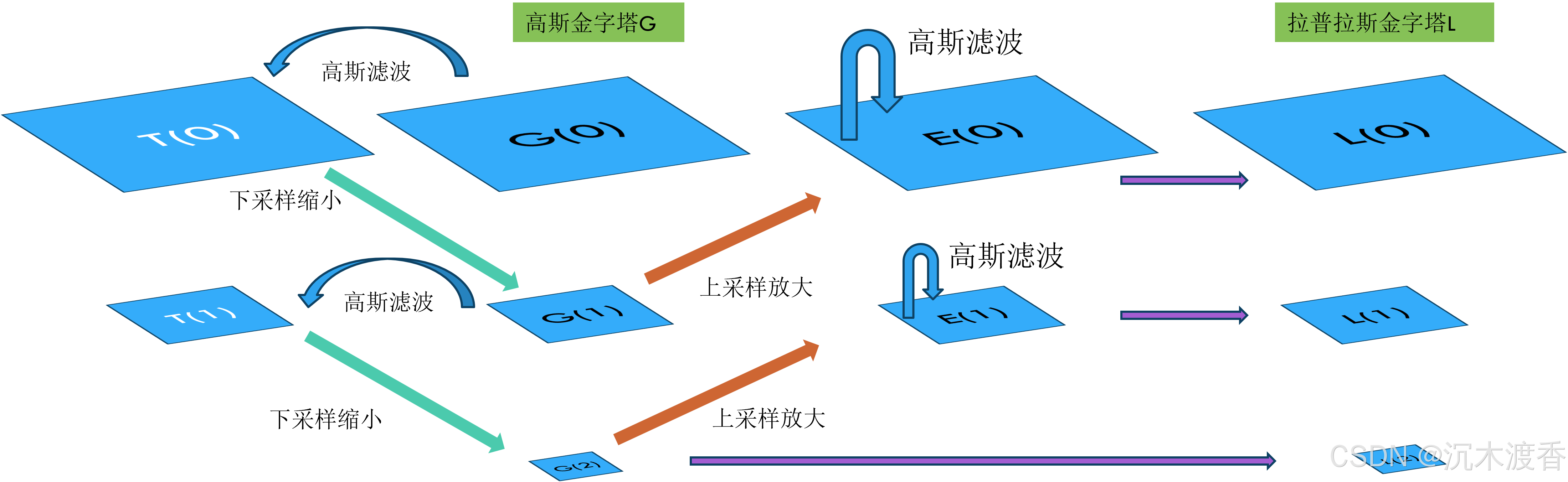

以下是简单的变换过程示意图。其中G(0)为原图，L(0)为拉普拉斯的第0层。

• Laplace图像变换基于图像的高斯金字塔，LapAlace的顶层与高斯金字塔相同，其他层则是对高斯金字塔进行下采样结果(缩放后)进行上采样，再与原图相减的过程。
• Laplace图像变换的结果即生成了拉普拉斯金字塔，而其中顶层金字塔(最小尺寸)包含了图像的低频信息，其他层包含了图像的高频信息。借由LapLACE金字塔，图像被拆分成高频与低频两大部分

二、Laplace融合的步骤与代码

对于配准图像的融合，分三步：1、分解。2、选择对应的融合策略对高频和低频进行融合。3、对融合后的拉普拉斯金字塔进行逆变换。以下是简单示意：

一、分解过程
使用opencv的pyrDown和pyrUp可以容易的完成高斯上下采样。

def LPTrans(data, kernelSize=5, level=3):
    """
    Apply laplacian filter transformation on the input data.

    Parameters:
    - data: Input data to be transformed.
    - kernelSize (int): Size of the kernel used for blurring. Default is 5.
    - level (int): Level of transformation. Default is 3.

    Returns:
    Transformed data after applying the laplacian filter.
    """
    lpPyramid = []
    current = data.copy()
    if blurType == 1:
        for i in range(level):
            if i < level - 1:
                downsampled=cv.pyrDown(current)
                Laplace = current-cv.pyrUp(downsampled)#pyrUp方法为补0并卷积
                lpPyramid.append(Laplace)
                current = downsampled
            else:
                lpPyramid.append(current)
            current = downsampled
    return lpPyramid

二、逆变换过程

def LPInverseTrans(mixPyramid,kernelSize = 5):
    levels = len(mixPyramid)
    mixData = mixPyramid[-1].copy()
    # 初始化重构的图像为金字塔的最后一层（最低分辨率的图像）
    for level in range(levels - 2, -1, -1):
        upsampled = cv.pyrUp(mixData)
        mixData = mixPyramid[level] + upsampled
   return mixData

三、整体流程

def FuseByLP(vLData,iRData):
	# LP变换
	kernelSize,level= 3,3
	vLLpPyramid = LPTrans(vLData,kernelSize,level)
	iRLpPyramid = LPTrans(iRData,,kernelSize,level)
	#cv.imshow('vLLpPyramid[0]',vLLpPyramid[0])
	#cv.imshow('vLLpPyramid[2]',vLLpPyramid[2])

	# 融合
	baseMixData = MixBase(vLLpPyramid[-1],iRLpPyramid[-1])
	mixType = 2 #1:abs 2:region
	detailMixData = MixDetail(vLLpPyramid[0:-1],iRLpPyramid[0:-1],mixType)

	# LP逆变换
	mixPyramid=[]
	mixPyramid.extend(detailMixData)
	mixPyramid.append(baseMixData)
	fuseData = LPInverseTrans(mixPyramid,blurtype,kernelSize)
	return fuseData

其中：MixBase 和 MixDetail表示分别对低频和高频图像进行融合，可以根据自己任务特点选择对应的融合策略。本文对于低频部分采用区域匹配的加权融合，高频部分则用区域能量取大的方法

四、部分分解过程图

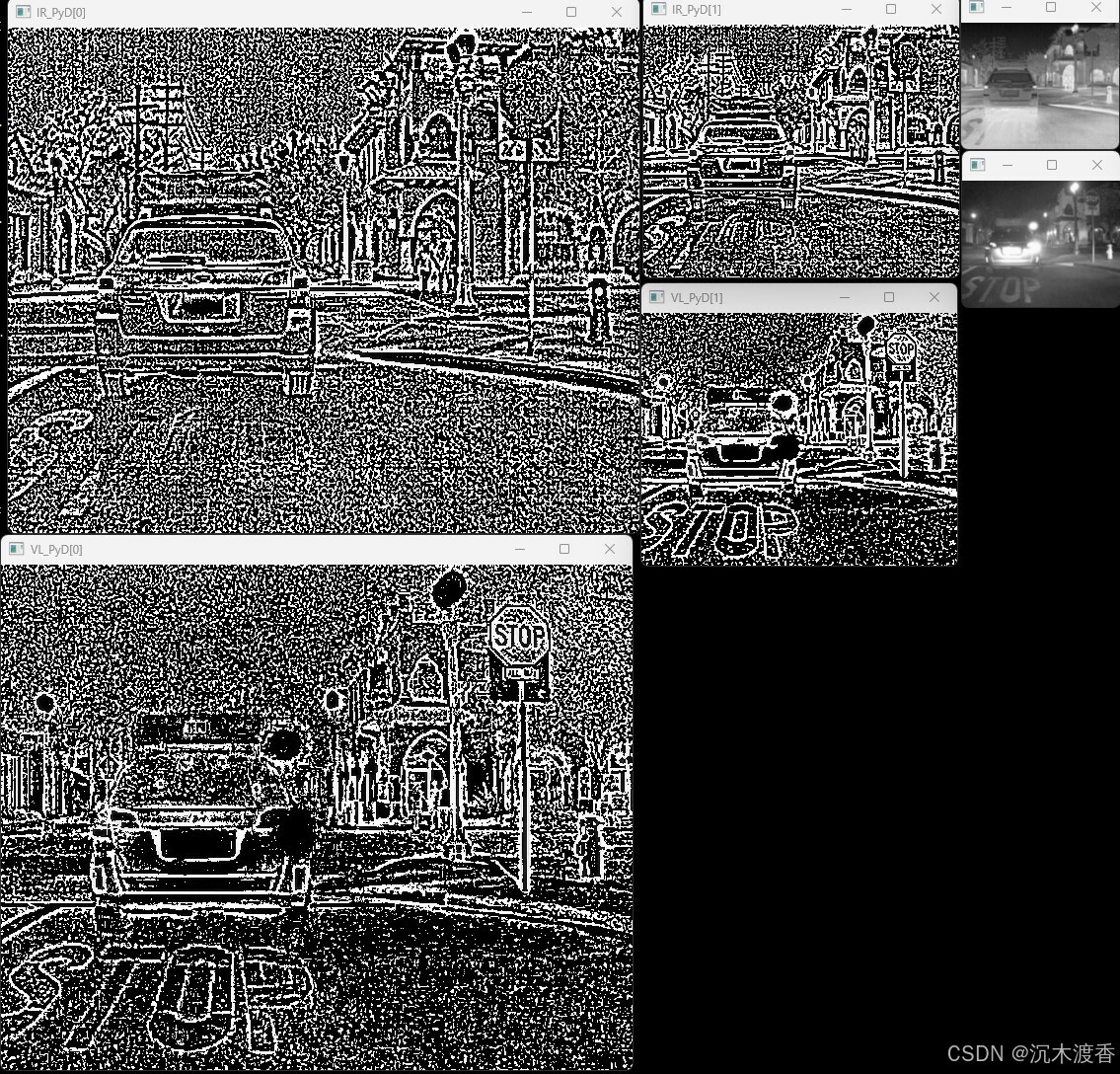

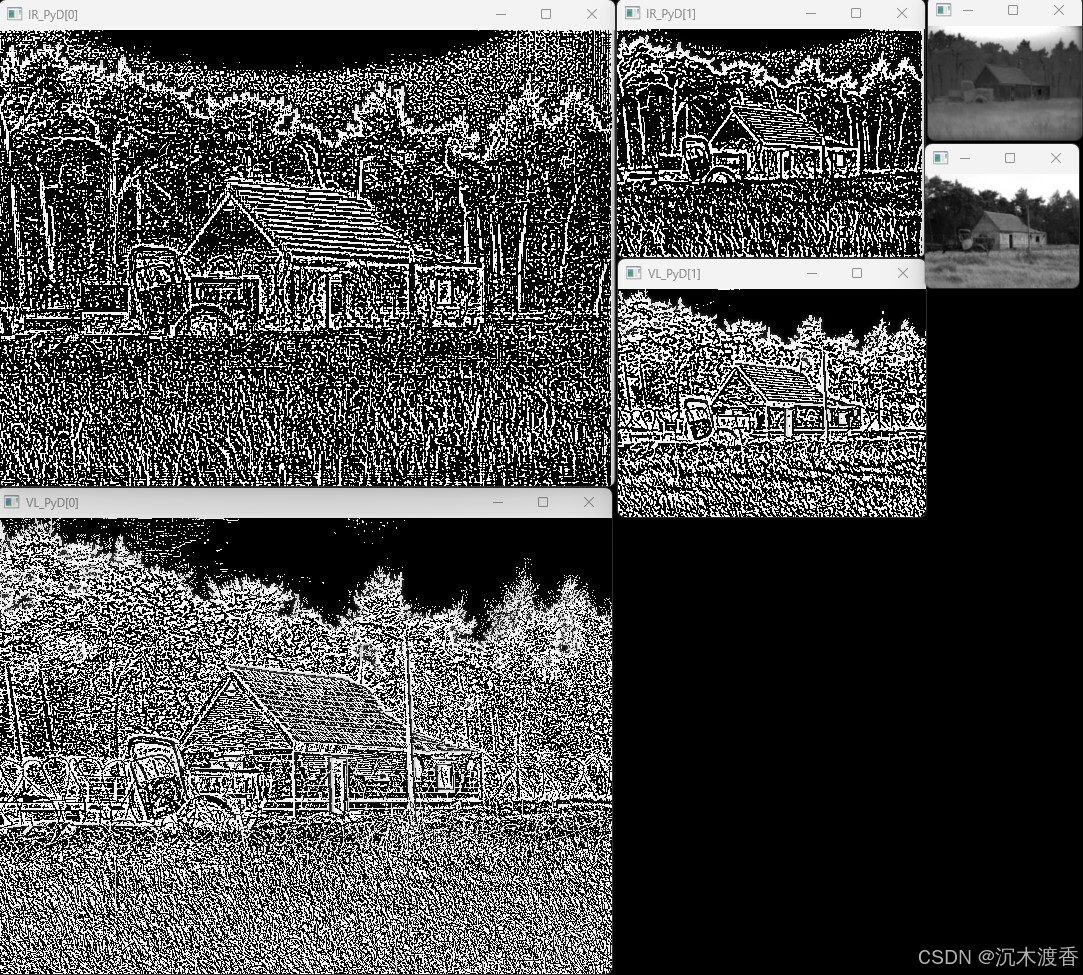

从左到右分别为拉普拉斯分解的G(0),G(1),G(2)层。上半部分为红外图，下半部分为可见光图。

三、伪彩色应用下，Laplace融合结果对效果展示的一些思考

我们知道，红外图像采集为黑白图像，通常为了适应人眼的观察，会对红外图像进行色彩叠加。叠加的色彩通常与温度相关，如在红色模式的映射下，温度越高，颜色越红，最高处呈白色，反之则越暗。
而经过融合了可将光细节的红外图像，一定程度上发生了失真，其伪彩色不再能完全正确反应色彩与温度的关系。
对此，采用了两种伪彩色方式，两种叠加伪彩的时机对结果进行了对比。
每张图片中
第一行：红外图，可见光图，融合图
第二行：原始伪彩图，替换色彩伪彩图，重映射伪彩图

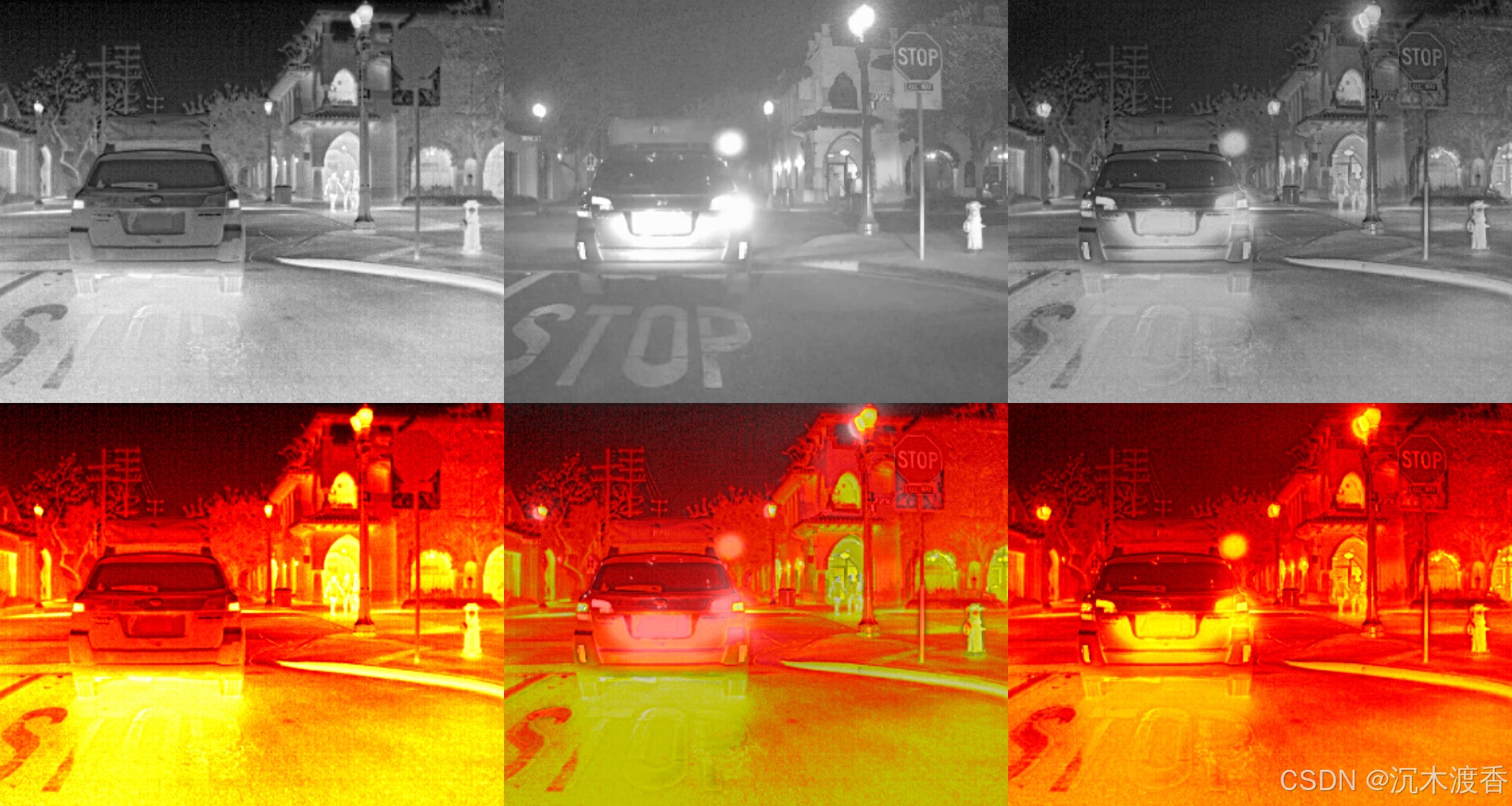

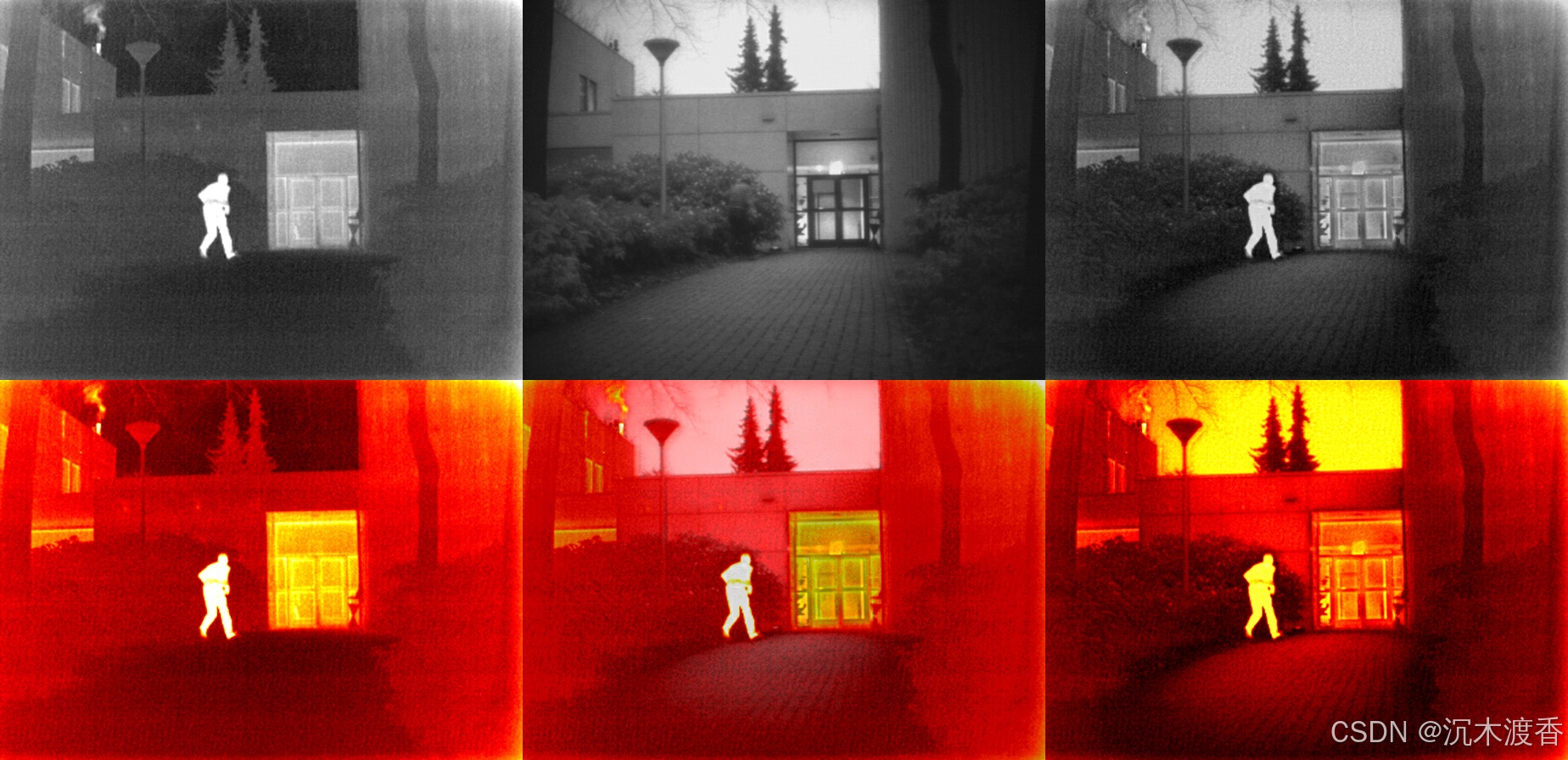

1、使用hot模式

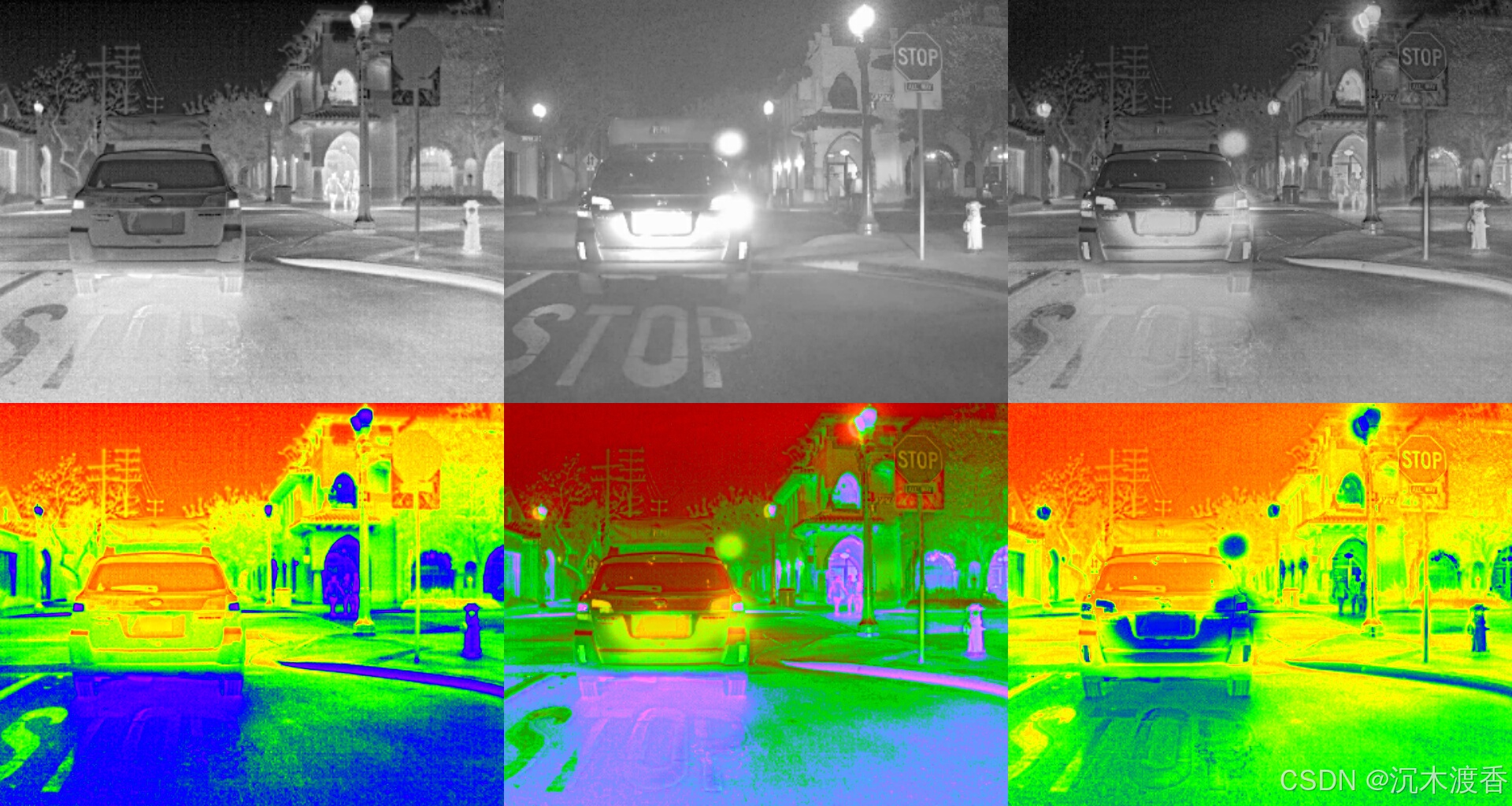

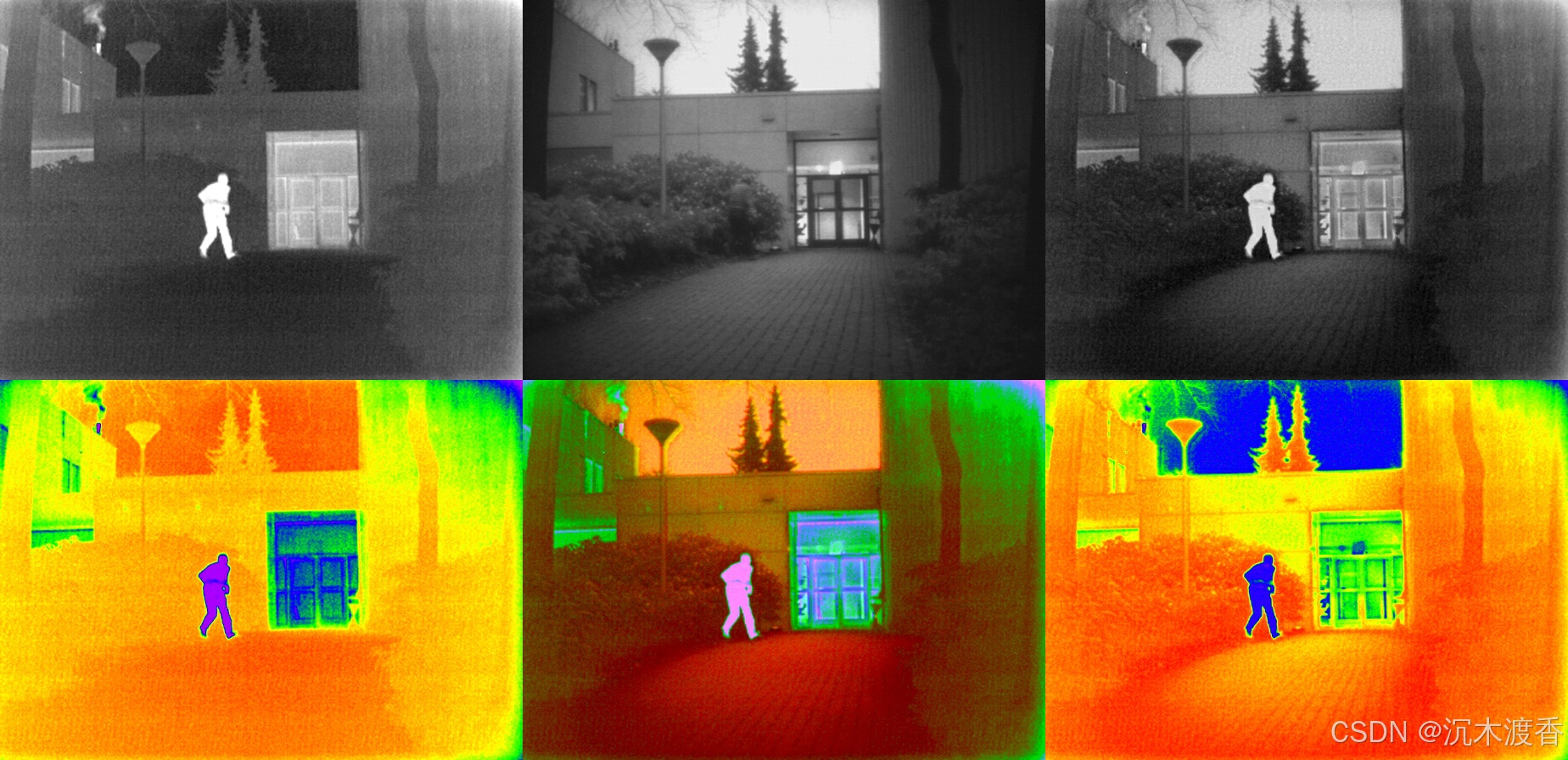

2.使用RAINBOW模式
