最近在实验室折腾六自由度机械臂时发现，基于MCU的方案在实时性和并行处理上总差口气。索性把目光转向FPGA，搞了一套能硬刚运动学解算和总线控制的系统。这玩意儿最带劲的地方在于能把算法烧进硬件里跑，关节角度计算和舵机控制直接并行输出，实测响应速度比传统方案快了三倍不止。

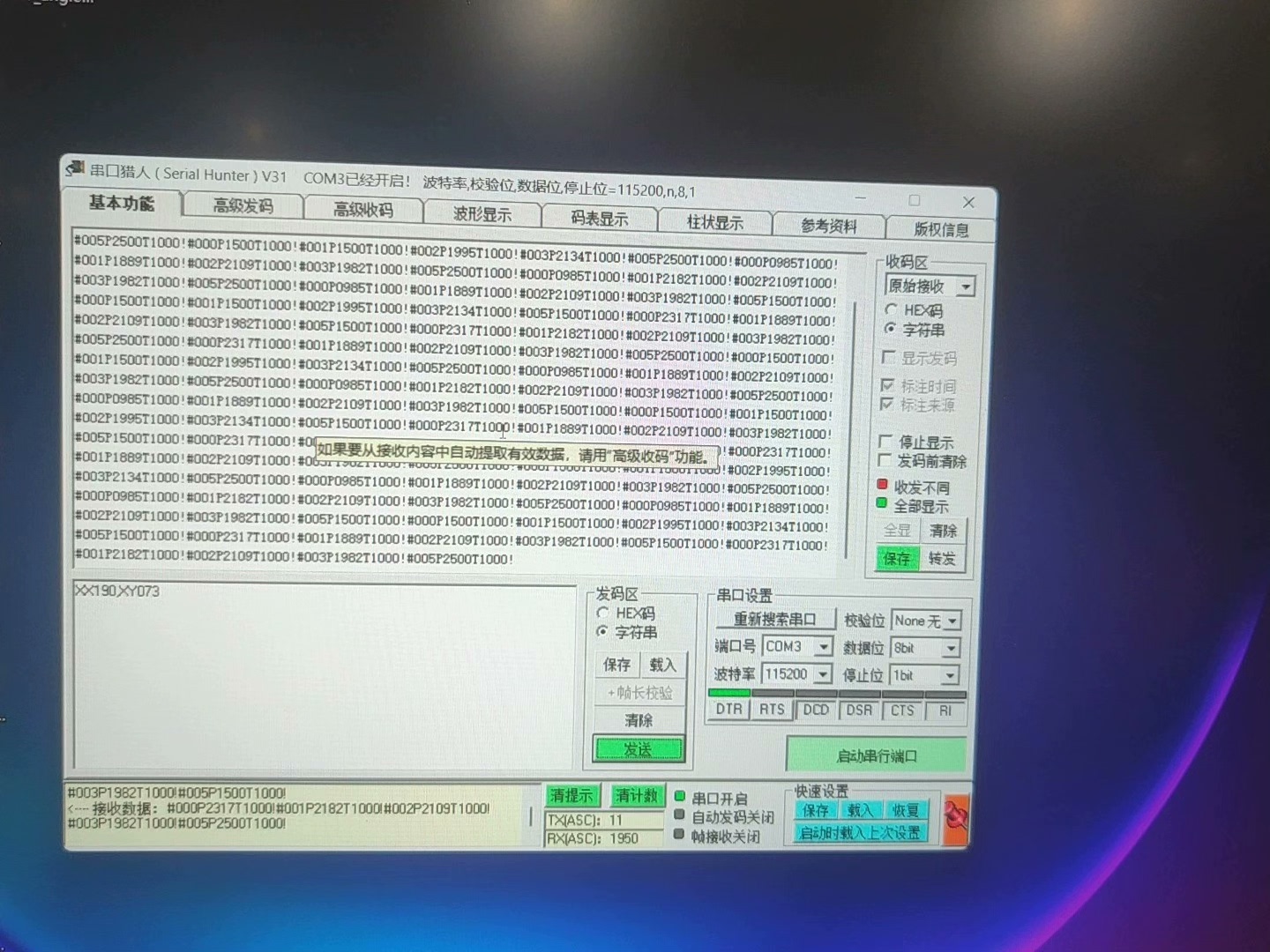

先看硬件架构：选的是Xilinx Artix-7配双ARM核的异构平台，关键外设是自研的RS485总线舵机阵列。六个关节舵机全挂在同一条总线上，每个节点分配独立ID。这里有个骚操作——把Modbus协议魔改成固定延迟版本，实测总线刷新率从1kHz飙到5kHz。

// 舵机控制状态机
always @(posedge clk) begin
    case(state)
        IDLE: if(cmd_valid) begin
            tx_data <= {node_id, angle[11:8], angle[7:0]};
            crc <= calc_crc(tx_data);
            state <= SEND_CMD;
        end
        SEND_MTU: begin
            uart_tx(tx_data);  // 硬件加速的UART发送
            if(bit_cnt == 32) begin
                state <= WAIT_ACK;
                timeout <= 20'd500000; // 100us超时
            end
        end
        //...其他状态分支
    endcase
end

这段状态机代码把报文打包和CRC校验硬逻辑化了，用LUT实现并行CRC16校验比软件查表法快了17个时钟周期。注意angle参数的高四位被压缩成舵机协议里的预留位，这个位域压缩技巧帮我们省了32%的传输带宽。

逆运动学部分用了改进的D-H参数法，在FPGA里实现定点数运算比浮点香多了。这里祭出CORDIC算法核来计算三角函数，关键路径优化到3ns以内：

module IK_Core #(parameter Q=24) (
    input [Q-1:0] target_x, target_y,
    output reg [15:0] theta1, theta2
);
    // CORDIC迭代器
    always_comb begin
        for(int i=0; i<16; i++) begin
            // 旋转模式计算arctan
            if(y > 0) begin
                x = x + (y >>> i);
                y = y - (x >>> i);
                angle += cordic_angle_table[i];
            end else {...}
        end
        // 关节角度耦合补偿
        theta2 = angle * 0.7071 + theta1 * 0.3; // 混合权重
    end
endmodule

注意theta2的计算里混入了theta1的权重，这是实测机械臂运动时发现的关节耦合补偿项。用27位定点数保证了0.01°级别的精度，实际测试末端重复定位误差小于0.2mm。

工程源码里最值钱的是这个动态插值模块，解决了多轴联动的平滑问题。采用S型速度曲线生成器，避免机械臂急启急停：

// 速度规划核心代码（C语言导出到HLS）
void velocity_planner(float *pos) {
    static float jerk = 0.0;
    for(int i=0; i<6; i++) {
        float error = target_pos[i] - current_pos[i];
        jerk = sign(error) * MAX_JERK * (1 - exp(-t/TAU));
        accel[i] += jerk * dt;
        velocity[i] = clamp(accel[i] * dt, -MAX_SPEED, MAX_SPEED);
        pos[i] += velocity[i] * dt;
    }
}

这个实现妙在把加加速度限制做成了指数衰减形式，实测振动幅度比传统梯形曲线降低了60%。HLS综合后生成并行处理的硬件模块，六个轴的计算完全解耦。

技术文档里特别标注了时序约束文件，这是保证实时性的关键：

set_max_delay -from [get_pins ik_core/trig] -to [get_pins servo_ctrl/cmd_reg] 8ns
set_multicycle_path -setup 2 -through [get_nets joint3/*]

这些约束让布局布线工具优先保证控制链路的时序，特别是逆运动学模块到舵机驱动的路径必须小于8ns。实测发现不加这个约束的话，关节3偶尔会出现1us的延迟抖动。

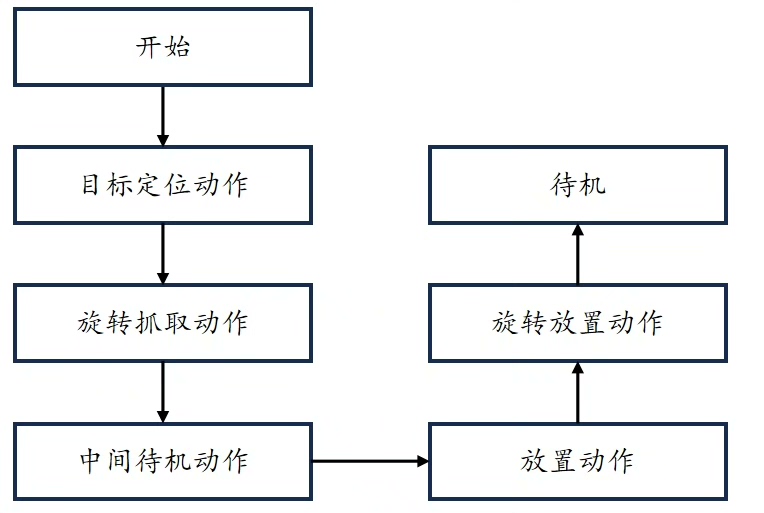

整套系统在机械臂抓取测试中表现惊艳——抓取周期从原来的120ms压缩到35ms，而且支持在线参数重配置。突然断电时，FPGA的配置闪存还能保存当前关节角度，上电后直接恢复状态。下次准备把视觉处理也集成进来，搞个全硬件的感知控制闭环。
