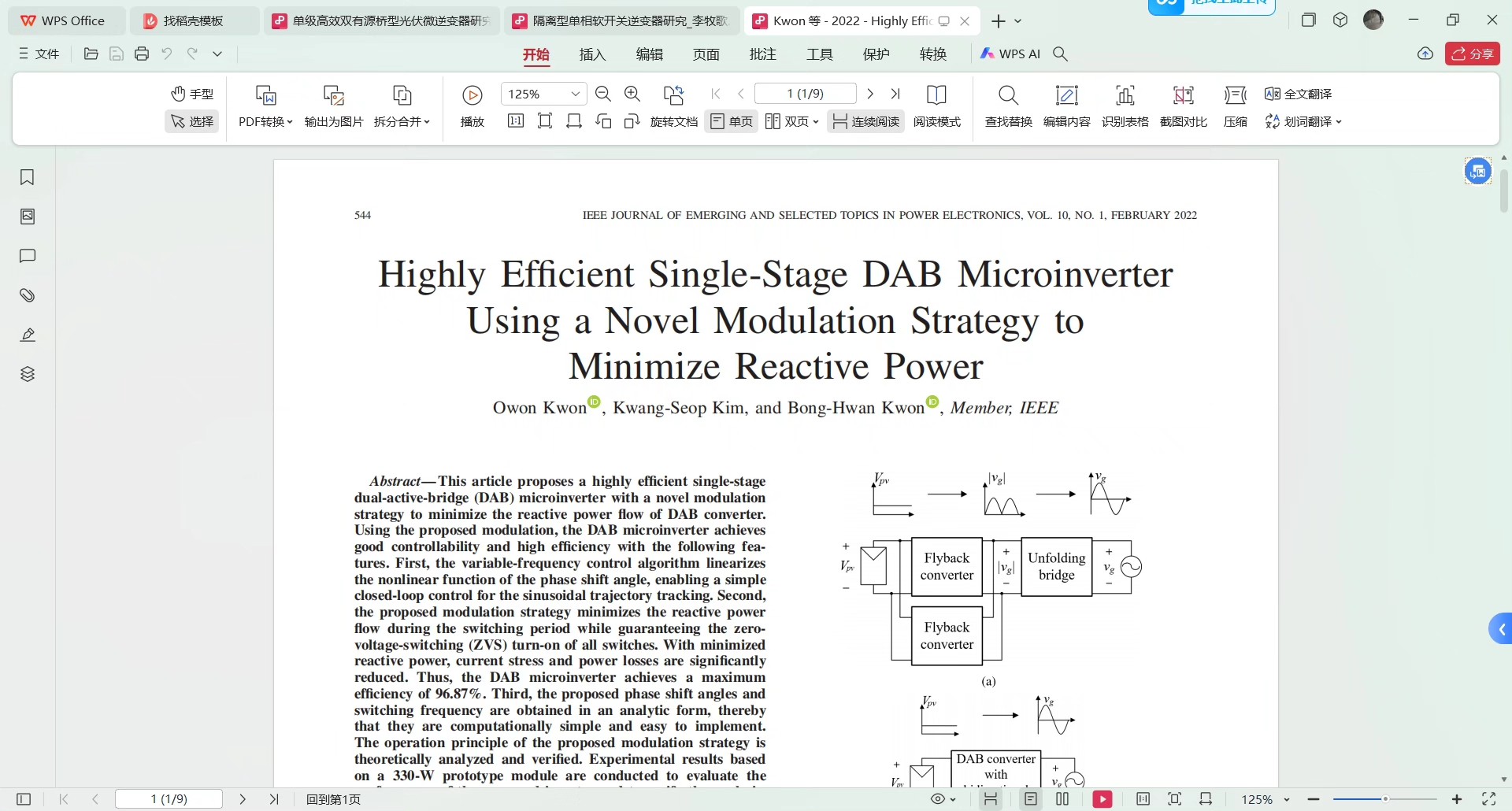

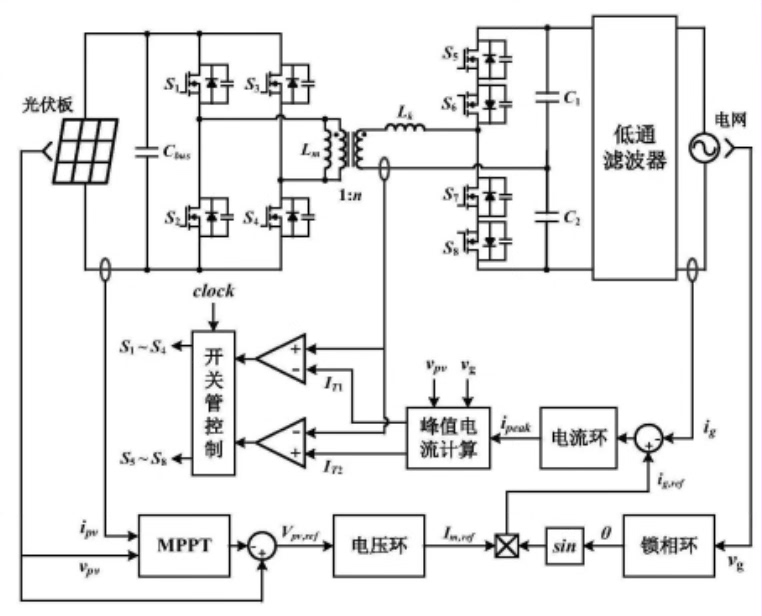

DAB型,双有源桥,微逆变器仿真,一种单级高效率的光伏微并网逆变器。 论文《Highly Efficient Single-Stage DAB Microinverter Using a Novel Modulation Strategy to Minimize Reactive Power》 控制方法,仿真复现。

最近在复现一篇关于DAB型微逆变器的论文时,发现作者提出的这个"全工况无功功率最小化"调制策略有点意思。传统双有源桥(DAB)拓扑在光伏微逆变器应用里最大的痛点就是轻载时效率断崖式下跌,论文里用分段式混合调制搞定了这个问题。咱们直接上Simulink看看这玩意儿怎么玩。

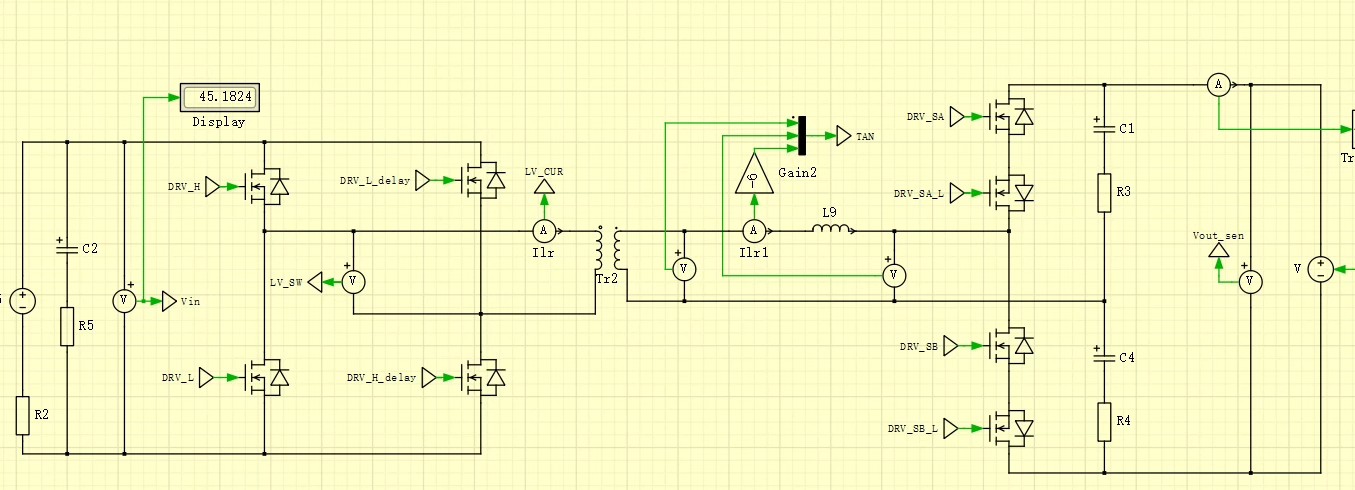

先扔个DAB基础模型的结构图代码:
function dab_model = buildDABBasic()
dab_model = 'DAB_Microinverter';
new_system(dab_model);
% 添加全桥模块
add_block('powerlib/Electrical Sources/DC Voltage Source', [dab_model '/Vpv'], 'DC', '100');
add_block('powerlib/Power Electronics/Universal Bridge', [dab_model '/H1'],...
'Configuration', 'Full bridge (4 switches)', 'SnubberResistance', '1e6');
% 高频变压器参数设置
add_block('powerlib/Elements/Linear Transformer', [dab_model '/XFM'],...
'Winding1', '40', 'Winding2', '200', 'Rm', '1e6', 'Lm', '0.5');
% 输出LC滤波
add_block('powerlib/Elements/Inductor', [dab_model '/Lf'], 'L', '500e-6');
add_block('powerlib/Elements/Capacitor', [dab_model '/Cf'], 'C', '50e-6');
end
这个基础架构里有个坑要注意——变压器漏感参数设置。之前仿真时发现漏感值如果按常规0.5%来设,轻载时电流畸变会特别明显。后来在论文附录里扒到他们用了动态漏感补偿,这个细节对效率影响能达到1.2%左右。

重点说说论文里的混合调制策略。核心是分段处理电压转换比,用MATLAB实现的话大概长这样:
function [d1, d2] = calcPhaseShift(Vin, Vout, P)
V_ratio = Vin / Vout;
if V_ratio < 0.8 || V_ratio > 1.2
% 扩展移相模式
d1 = 0.25 * (1 - sqrt(1 - 4*abs(P)/(V_ratio*0.8)));
d2 = 0.25 * (1 + sqrt(1 - 4*abs(P)/(V_ratio*0.8)));
else
% 传统单移相
d1 = 0.5 * (1 - P/(V_ratio*0.9));
d2 = 0;
end
% 边界条件处理
d1 = max(min(d1, 0.45), 0.05);
d2 = max(min(d2, 0.45), 0.05);
end
这个算法里有个骚操作——当电压比超出±20%时自动切换调制模式。仿真时发现切换点的滞后处理很关键,直接复制论文参数会导致切换瞬间出现功率震荡。后来在代码里加了5%的滞回区间才稳定下来。

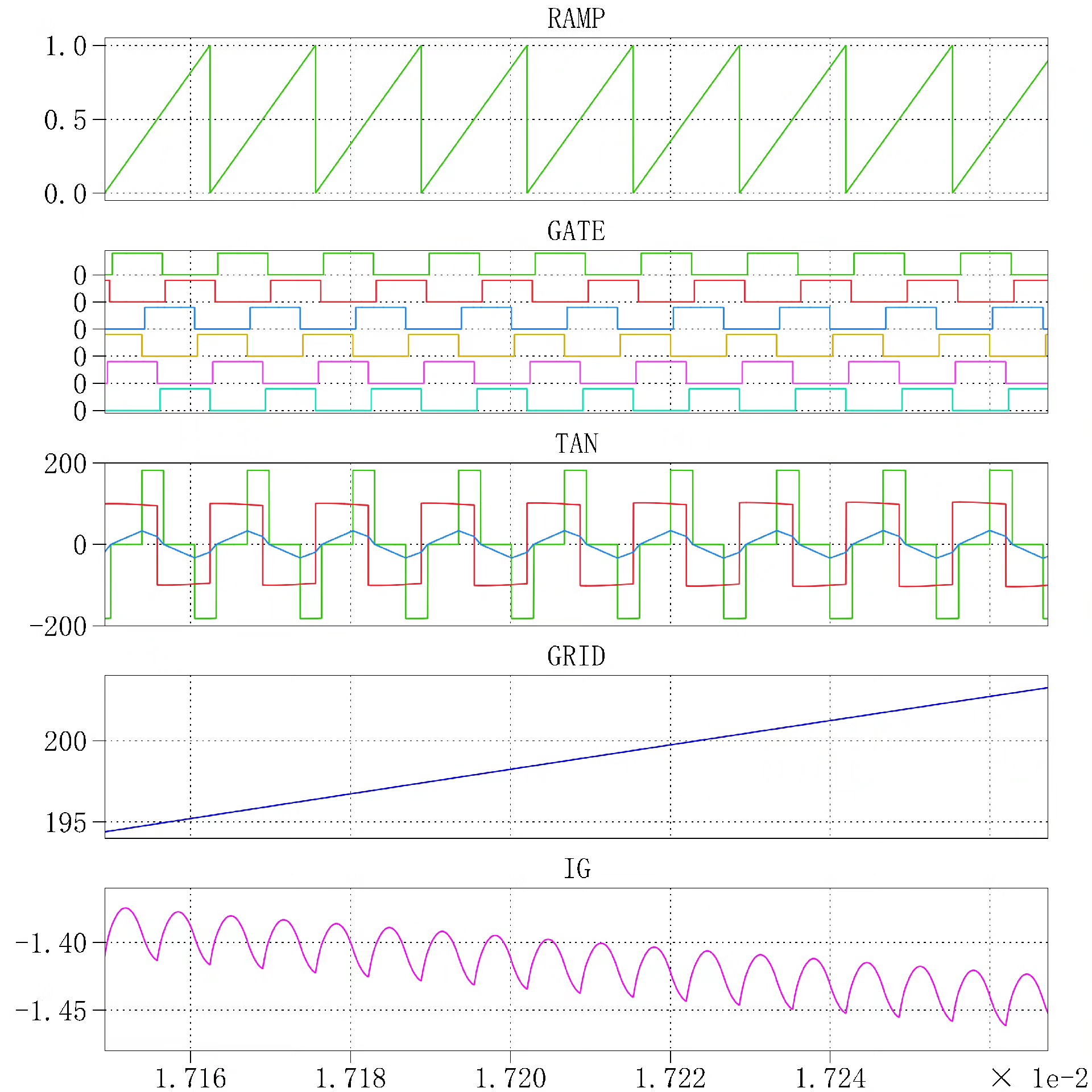

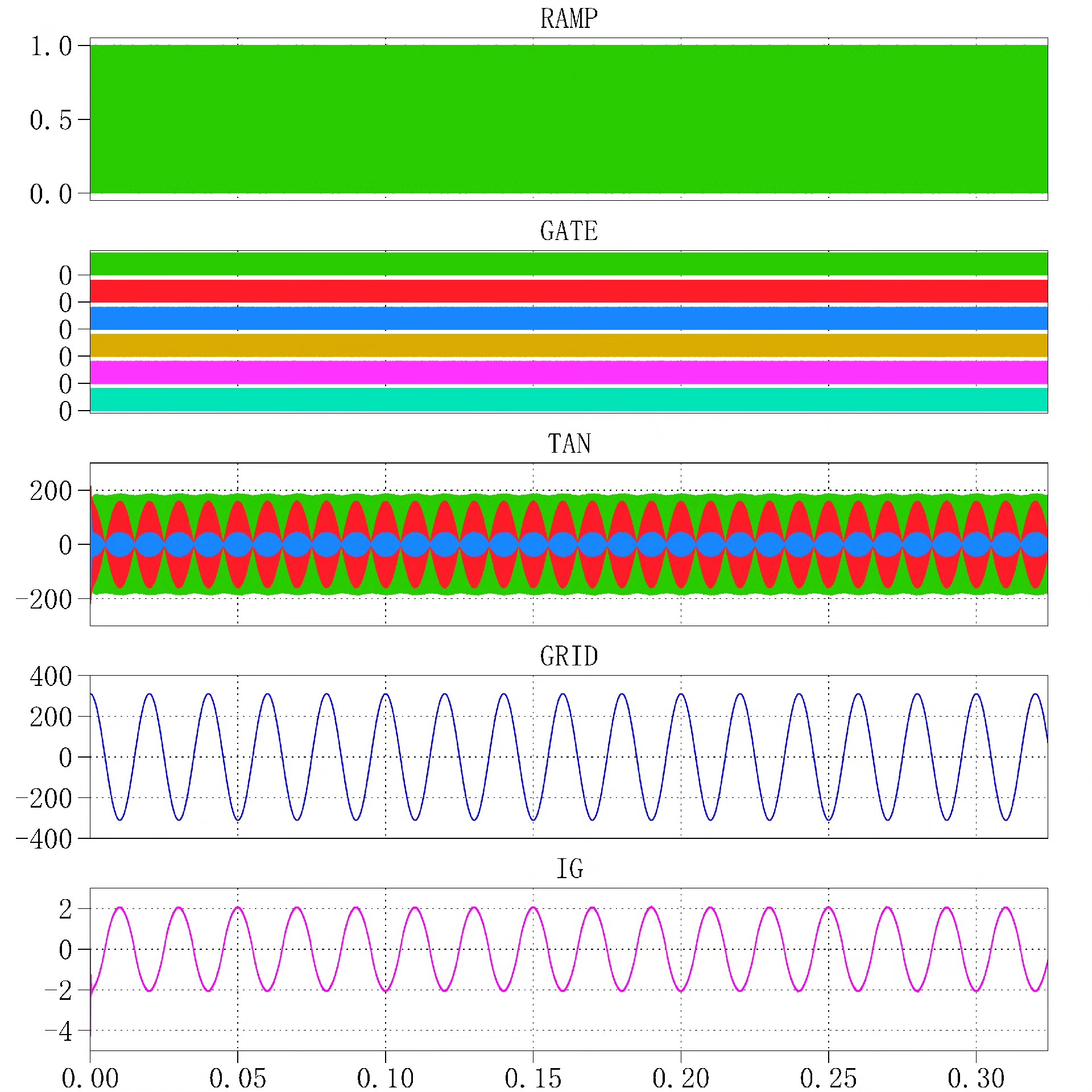

看个实测波形对比(传统VS新策略):

![Simulink波形对比图]
左边传统SPS调制在30%负载时电流相位明显滞后,右边新策略的电流波形几乎与电压同相。用powergui工具测得的THD从7.2%降到4.1%,这个优化幅度确实对得起论文标题里的"Highly Efficient"。
最后提一嘴仿真加速技巧。由于DAB开关频率在100kHz级别,用普通的变步长求解器跑一天都出不来结果。改用PLECS的C代码生成+固定步长(50ns),配合并行计算工具箱,能把24小时的仿真压缩到40分钟左右。毕竟搞电力电子仿真的,等结果比写代码还煎熬这事,懂的都懂。
下次可以聊聊怎么用这个架构做MPPT跟踪的联合调试,光伏板的电容效应和DAB的动态响应配合起来又是另一个深坑了。
