文章标题：学习资料之 PT100 温度变送器全套方案

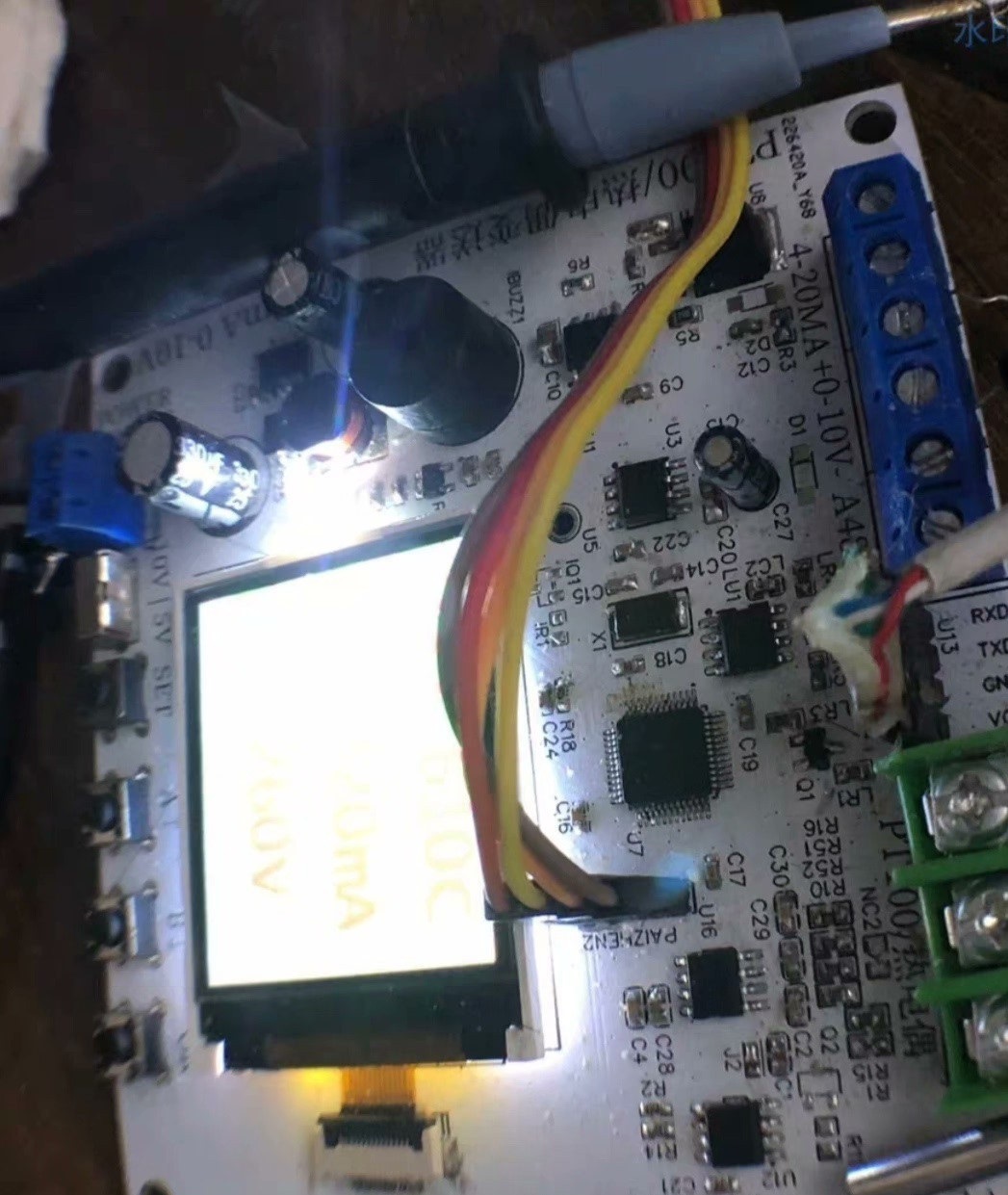

学习资料 pt100温度变送器，支持k型热电偶 4-20mA输出全套方案资料 2线、3线、隔离型 （样板是2线电流/0-10V输出） 0-5V 0-10V输出 国产24位ADC精度0.01度，客益电子pwm转4-20ma，0-10v国产12位DAC千分之一线 485通信到串口示波器看温度电流曲线 2.4寸tft液晶屏，有串口屏接口 外壳采用abs+透明上盖触摸按键组成 2点仪表标定校准方式 通用stm32F1或者F4程序程序有电路图pcb源文件

一、引言

本文旨在为读者提供关于 PT100 温度变送器的全面学习资料。该变送器支持 K 型热电偶，并具备 4-20mA 输出功能，适用于多种输出方案和配置。本文将详细介绍其技术参数、应用领域、主要特点以及使用方法。

二、技术参数

1. 传感器类型：PT100 温度传感器
2. 输出类型：4-20mA 输出，支持 K 型热电偶
3. 输出方式：支持 2 线、3 线、隔离型等多种输出方式
4. 示例样板：支持 2 线电流/0-10V 输出
5. 输出电压范围：0-5V 和 0-10V
6. 国产 ADC 精度：24 位，精度达到 0.01 度
7. 其他技术特性：客益电子 PWM 转 4-20mA，国产 12 位 DAC，千分之一线精度

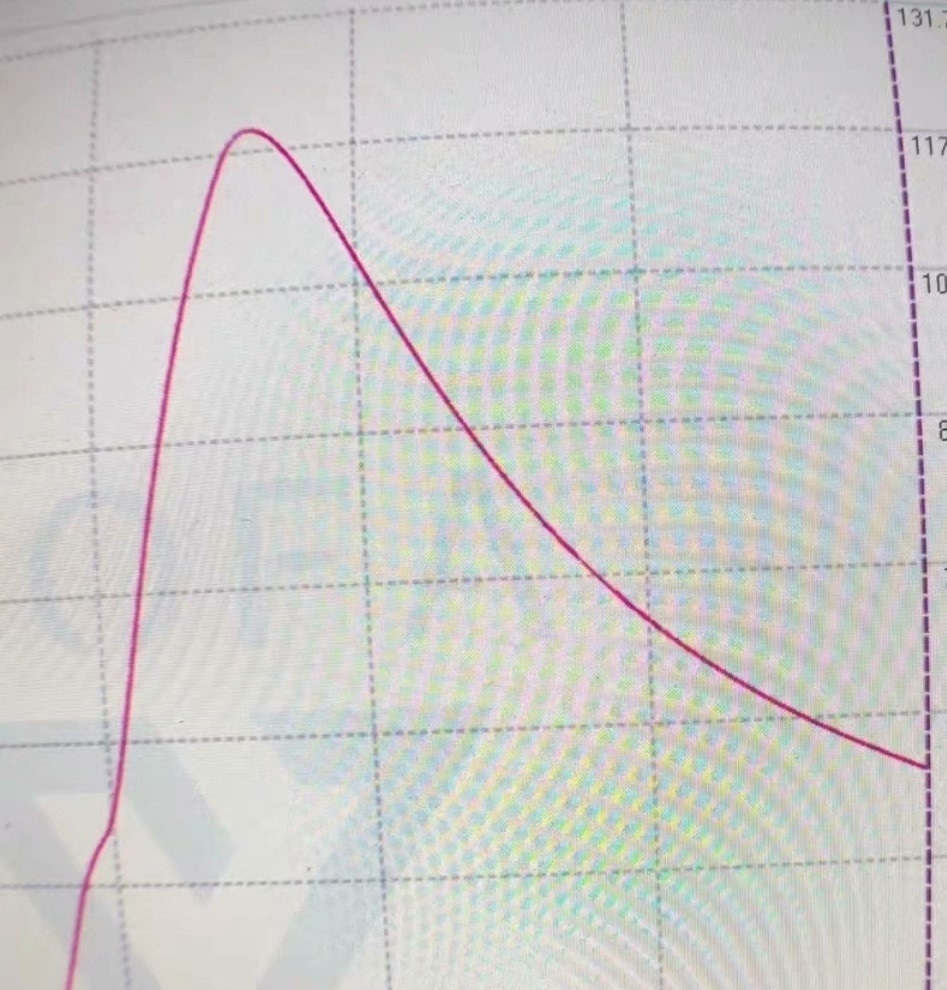

8. 通信方式：支持 RS485 通信，可通过串口示波器查看温度电流曲线

三、主要特点

1. 高精度测量：采用 PT100 传感器，具有高精度的温度测量能力。
2. 多重输出方式：支持 2 线、3 线、隔离型等多种输出方式，满足不同应用需求。
3. 国产元件：采用国产 ADC 和 DAC 元件，具有较高的性价比。
4. 通信功能：支持 RS485 通信，方便数据传输和远程监控。
5. 人性化设计：外壳采用 ABS+透明上盖，触摸按键操作方便，易于使用。
6. 标定校准：支持 2 点仪表标定校准方式，保证测量结果的准确性。

四、使用方法及电路图

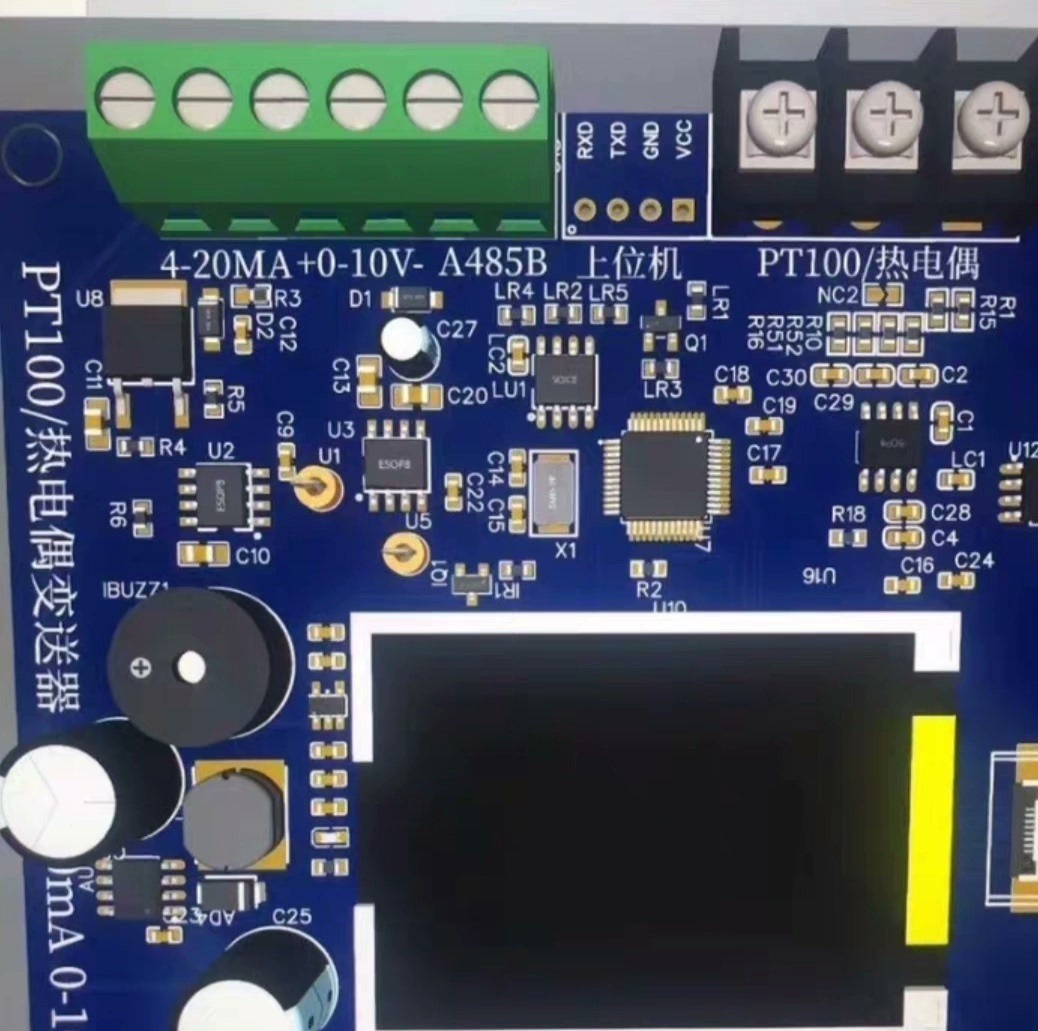

本套方案提供了通用 STM32F1 或 F4 的程序，包括电路图和 PCB 源文件。用户可以根据实际需求进行定制开发。具体使用方法如下：

1. 根据电路图搭建硬件电路，包括 PT100 传感器、ADC、DAC 等元件。
2. 将程序烧录到 STM32F1 或 F4 中，根据实际需求进行参数配置。

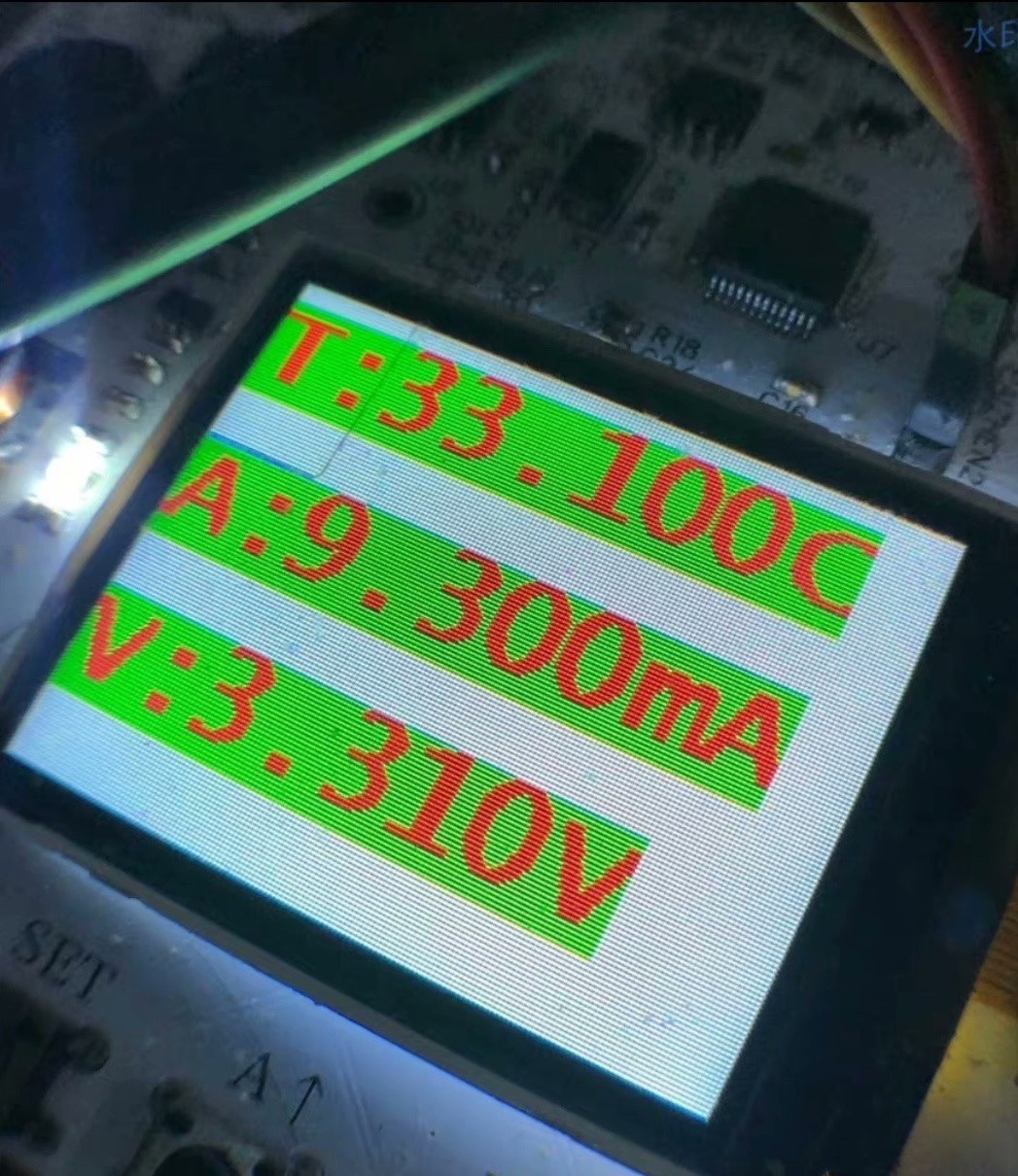

3. 通过串口屏接口连接 2.4 寸 TFT 液晶屏，显示温度和电流等数据。
4. 通过 RS485 通信接口与上位机连接，实现数据传输和远程监控。

五、应用领域

本套方案适用于各种需要高精度温度测量的场合，如工业自动化、环境监测、智能家居等领域。

六、结语

本文详细介绍了 PT100 温度变送器的技术参数、主要特点和使用方法。通过本套方案，用户可以轻松实现高精度的温度测量和数据传输。希望本文能对读者有所帮助。如有任何疑问或需要进一步的帮助，请随时联系我们。
