CANoe：.vmodule文件是什么

最新推荐文章于 2024-04-09 14:48:57 发布
最新推荐文章于 2024-04-09 14:48:57 发布
阅读量1.3k 收藏 15
点赞数 5
分类专栏： CANoe 文章标签： CANoe IL vmodule dll
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lamanchas/article/details/125718300
版权

目录

问题背景

Why：文件有什么用（.vmodule:模块描述文件） (Help文档)

模块类型1：CAPL-DLL

模块类型2：NodeLayer-DLL

 模块类型3：C Library

What：简而言之

有什么：文件内容

HOW-操作：如何为节点添加DLL/vmodule文件

方式1：为单个Node添加

方式2：按通道添加

方式3： 通过DBC定义添加

When： 何时需要添加这个配置文件

问题背景

今天新建一个CANoe简易工程的时候，没有直接在DBC里面添加Network  Node，中间遗漏了添加Node的IL配置文件，导致报文未按照DBC中的定义正常发出。

后来，添加Node的IL配置文件时，发现能找的文件不是dll格式的（以前操作的时候，都是dll文件），而是.vmodule的后缀。搜了下各网站，发现对.vmodule文件的介绍都很少。

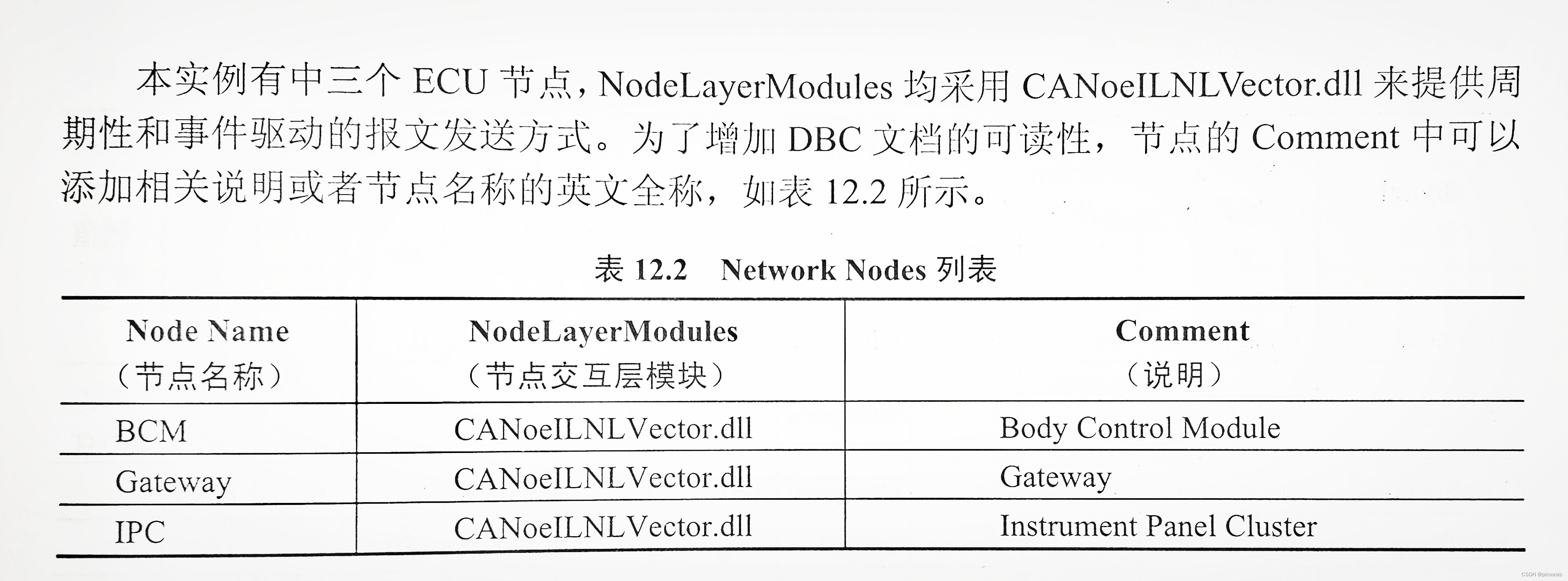

节点添加dll文件

 图1 节点添加DLL文件

但Help文档的介绍还比较清晰。因此在这里记录下，help文档中对.vmodule文件的介绍。

Why：文件有什么用（.vmodule:模块描述文件） (Help文档)

先放结论：主要是为了解耦CANoe工程运行的平台与工程的配置，使得可以在不同平台都能共用同一个工程配置。

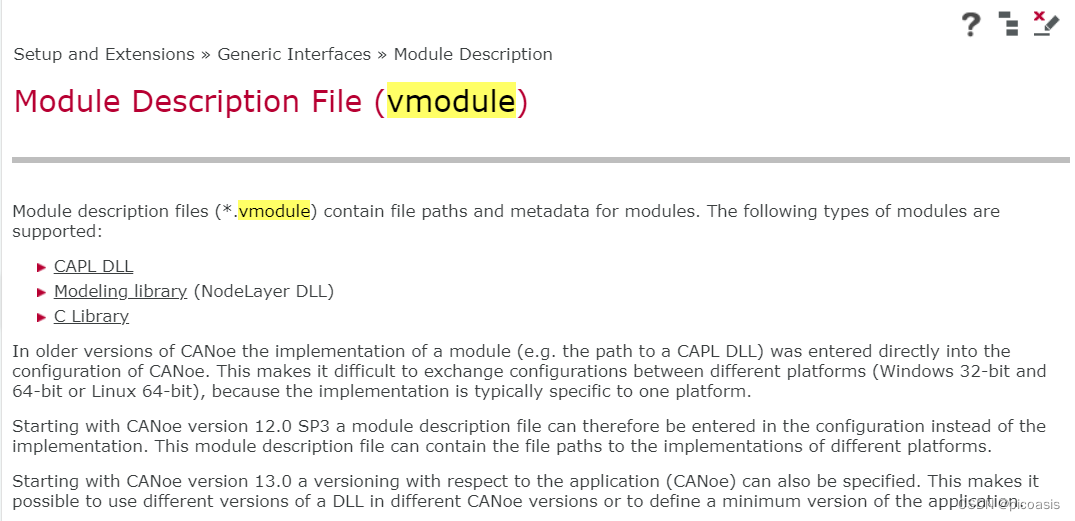

下面是help文档中的详细描述。

中文翻译：

模块描述文件(*.vmodule)包含模块的文件路径和元数据。

支持以下模块类型:
· CAPL DLL ：CAPL动态链接库
· Moduling Library： 建模库(节点层DLL)
· C Library： C库

在CANoe的旧版本中，模块的实现(例如CAPL DLL的路径)被直接输入到CANoe的配置文件。

又因为工程实现通常特定于一个平台，这使得在不同平台间交换配置非常困难
(例如：Windows 32位和 64位或Linux 64位)。

因此，从CANoe版本12.0 SP3开始，可以在配置中输入模块描述文件，而不是具体的实施。
这个模块描述文件可以包含不同平台的实现的文件路径。

从CANoe版本13.0开始，还可以指定与应用程序(CANoe)相关的版本。
这使得它可以在不同的版本中使用不同版本的DLL或者定义应用程序的最小版本。

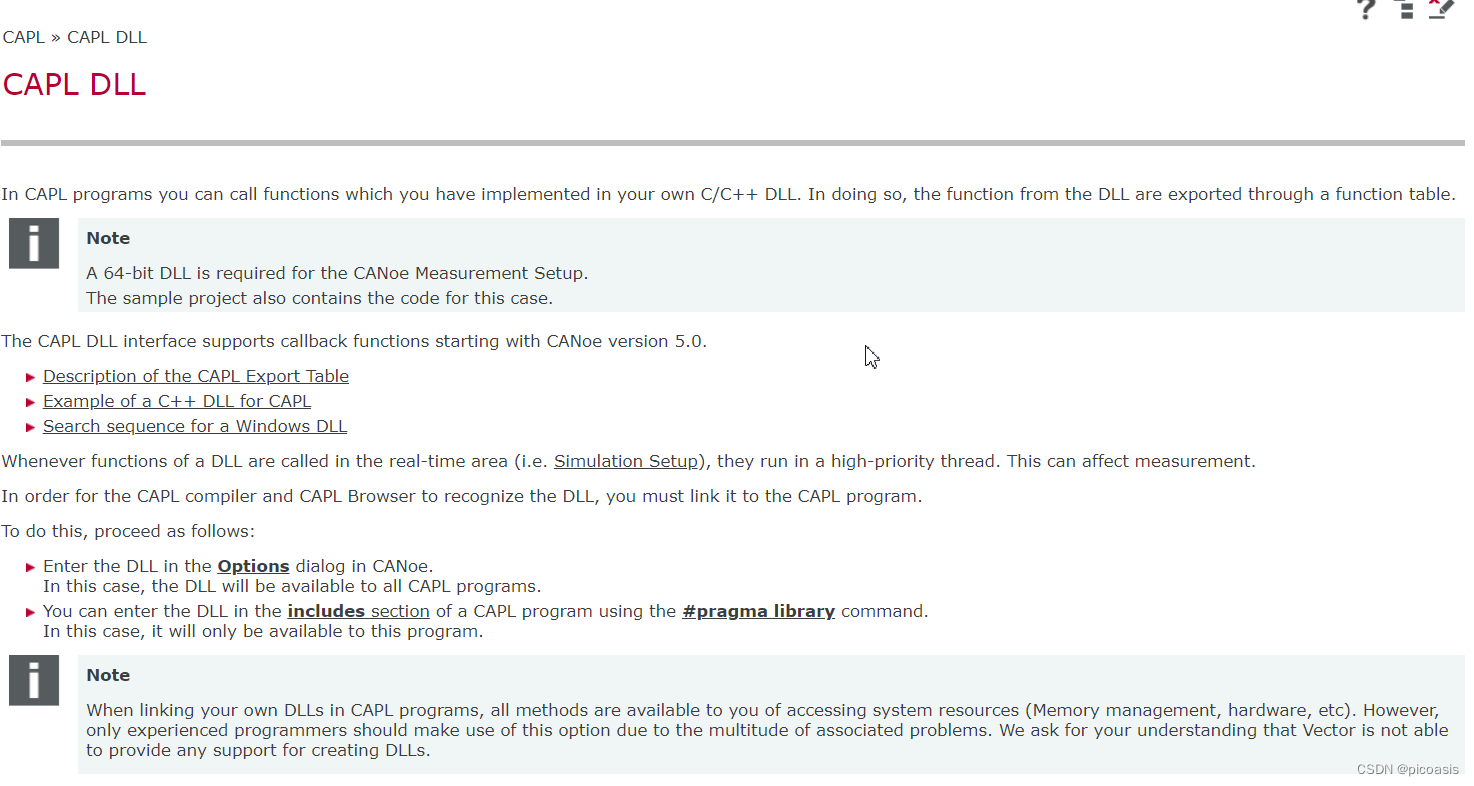

模块类型1：CAPL-DLL

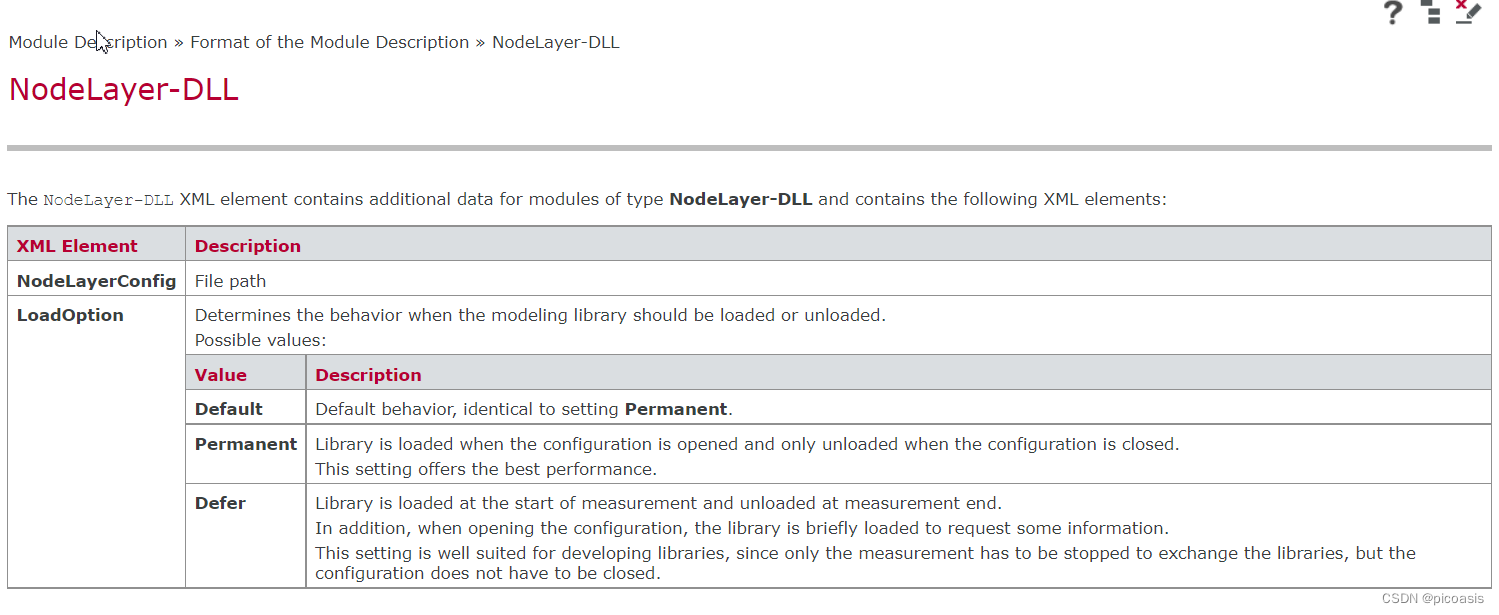

模块类型2：NodeLayer-DLL

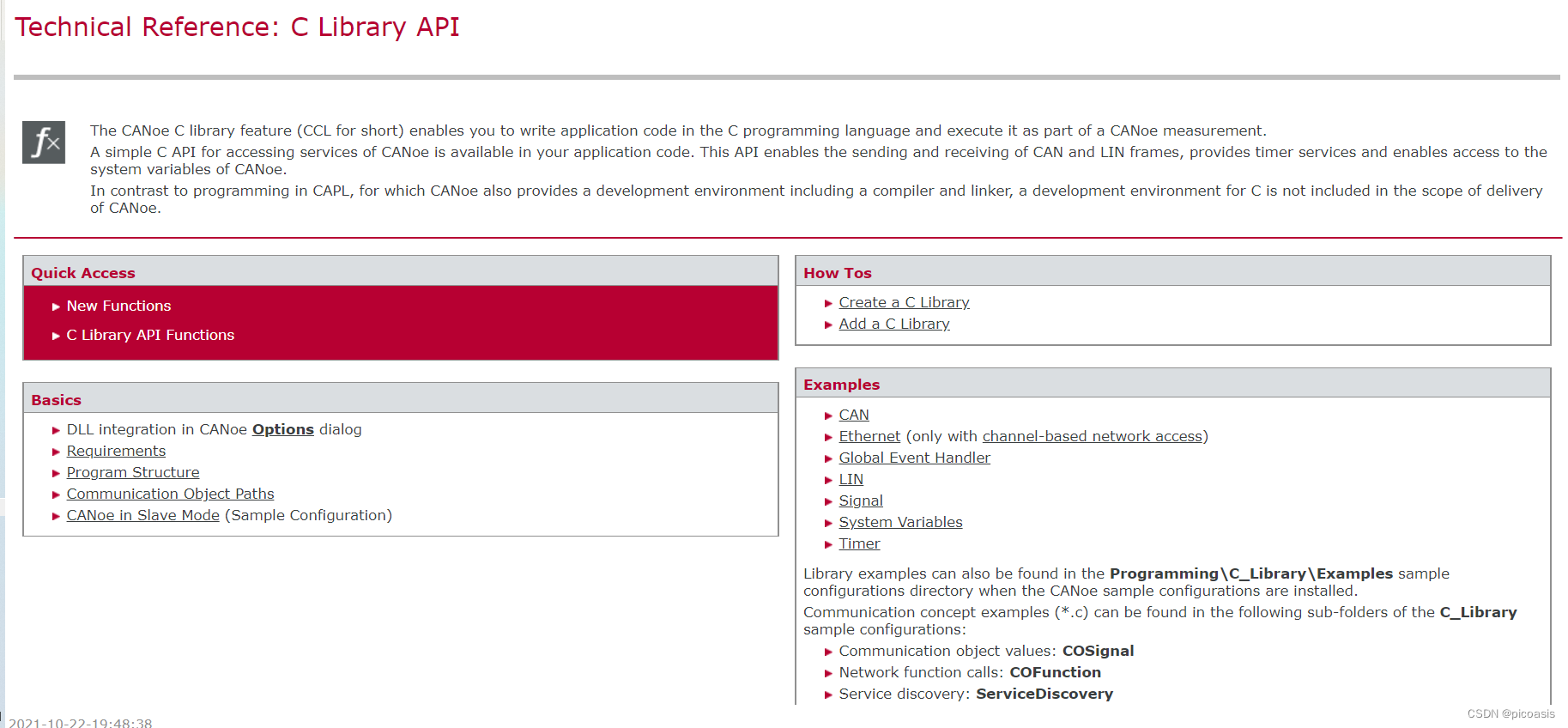

 模块类型3：C Library

What：简而言之

也就是说，vmodule文件就是原本的dll文件，而且不止包含dll文件。

vmodule和dll都使用xml文件格式编写内容。

有什么：文件内容

下图是CANoe Sample中附带的vmodule文件，也是简易工程中常用的IL文件：CANoeILNLVetctor.vmodule(C:\ProgramData\Vector\AddOn Packages\Vector AddOn\vModules)

 可以发现文件中，除了路径、版本等的说明之外，主要功能是对IL层的相关函数做出说明。

HOW-操作：如何为节点添加DLL/vmodule文件

有3种方法，可以分别通过Simulation和DBC文件添加。

前两种是通过Simulation Setup添加，其中

  • 一种是逐个节点添加vmodule文件
  • 另一种是为当前网络通道统一添加vmodule

方式1：为单个Node添加

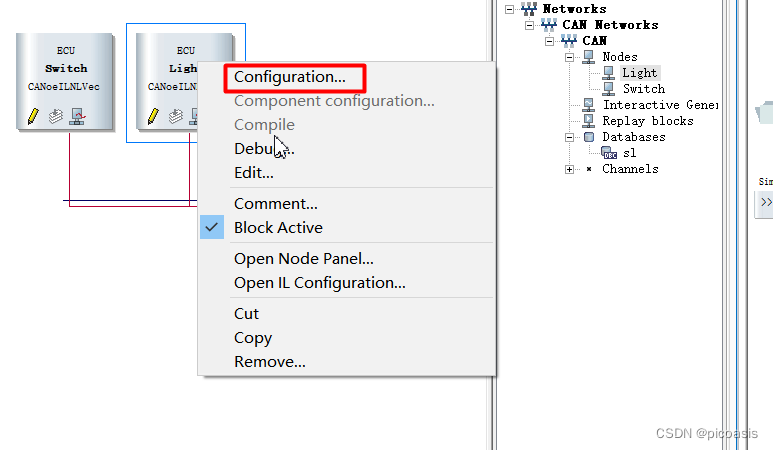

1.Simulation Setup中对相应节点点击右键，选中Configuration

2. 在第2个标签页Components中，点击ADD，添加所需要的文件

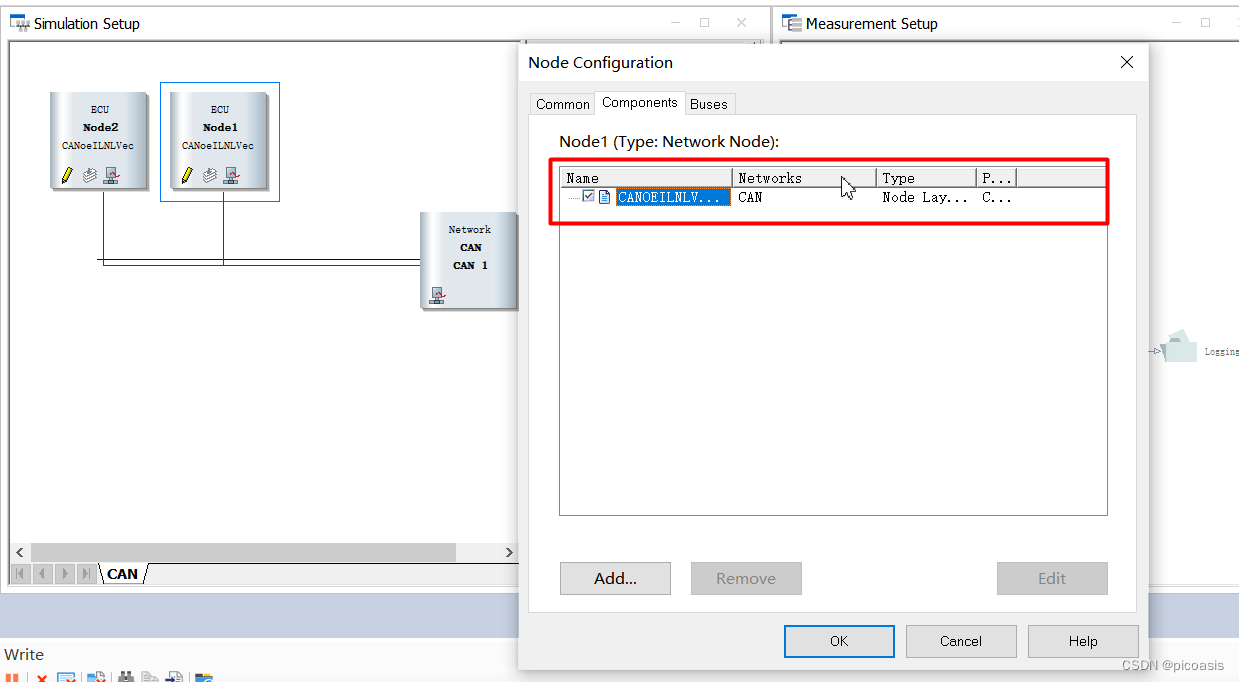

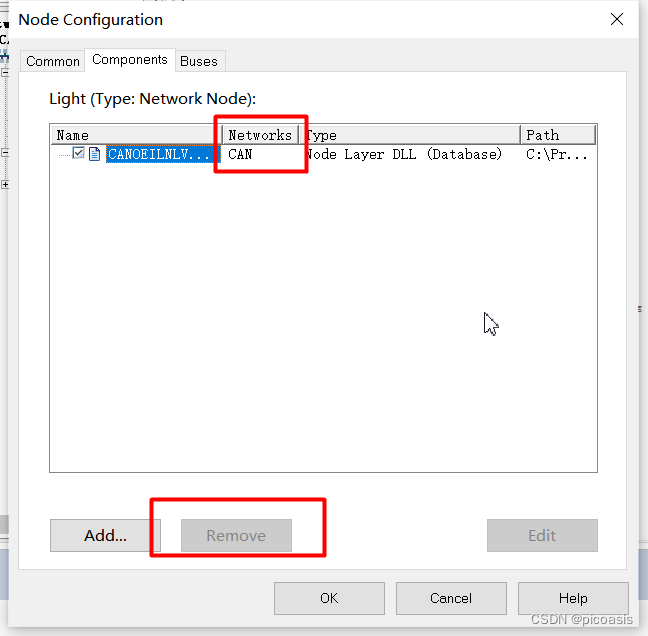

添加完成后，节点的配置显示如下（网络显示为当前网络名，且不可remove？）：

方式2：按通道添加

如果同一通道中的所有节点，使用相同的vmodule文件，那么可以使用此方法统一添加。

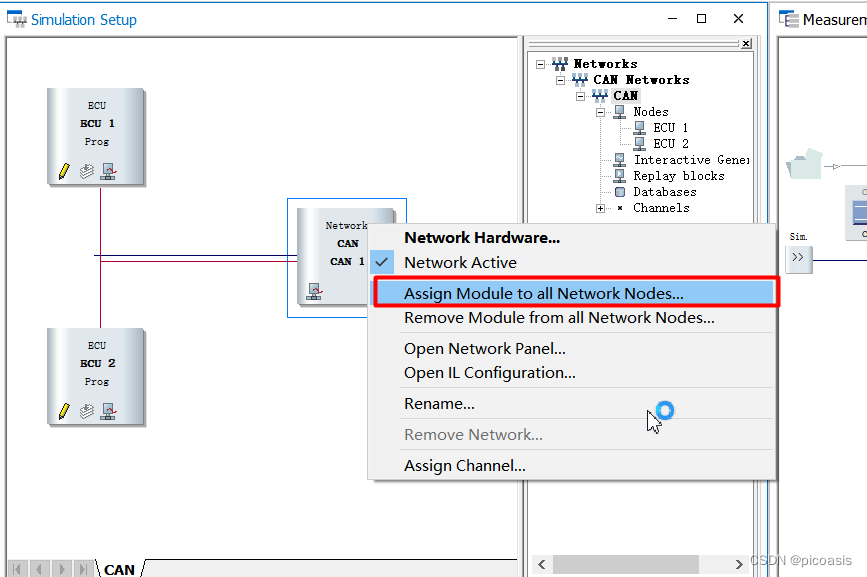

如图，在通道节点上右键选择Assign Module to all Network Nodes，选择所需文件即可。

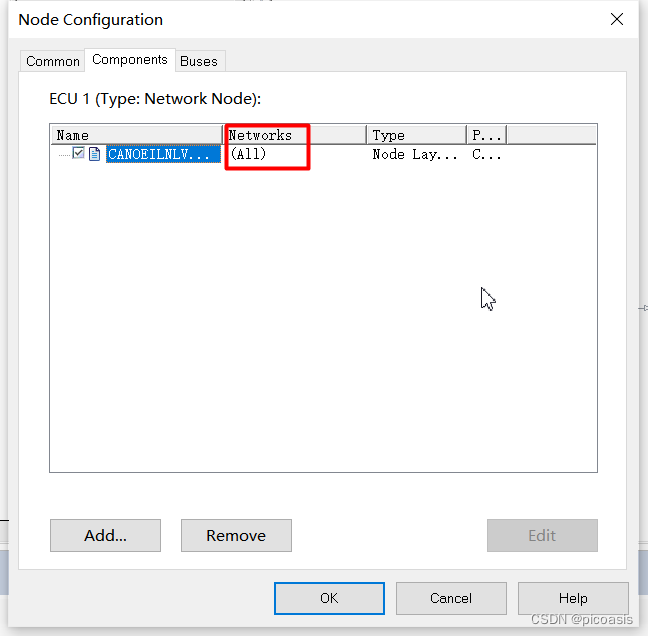

使用此方法添加完成后，点击单个节点configuration如下：

方式3： 通过DBC定义添加

如果DBC文件：

  • 是基于IL的DBC模板建立的
  • DBC中定义好了Network Node节点
  • 将DBC文件导入到Simulation Setup时，也把节点同步(Node Synchronization)导入了工程

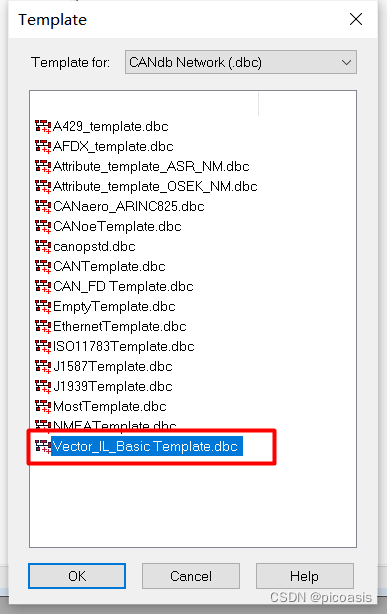

 图2 基于IL新建DBC

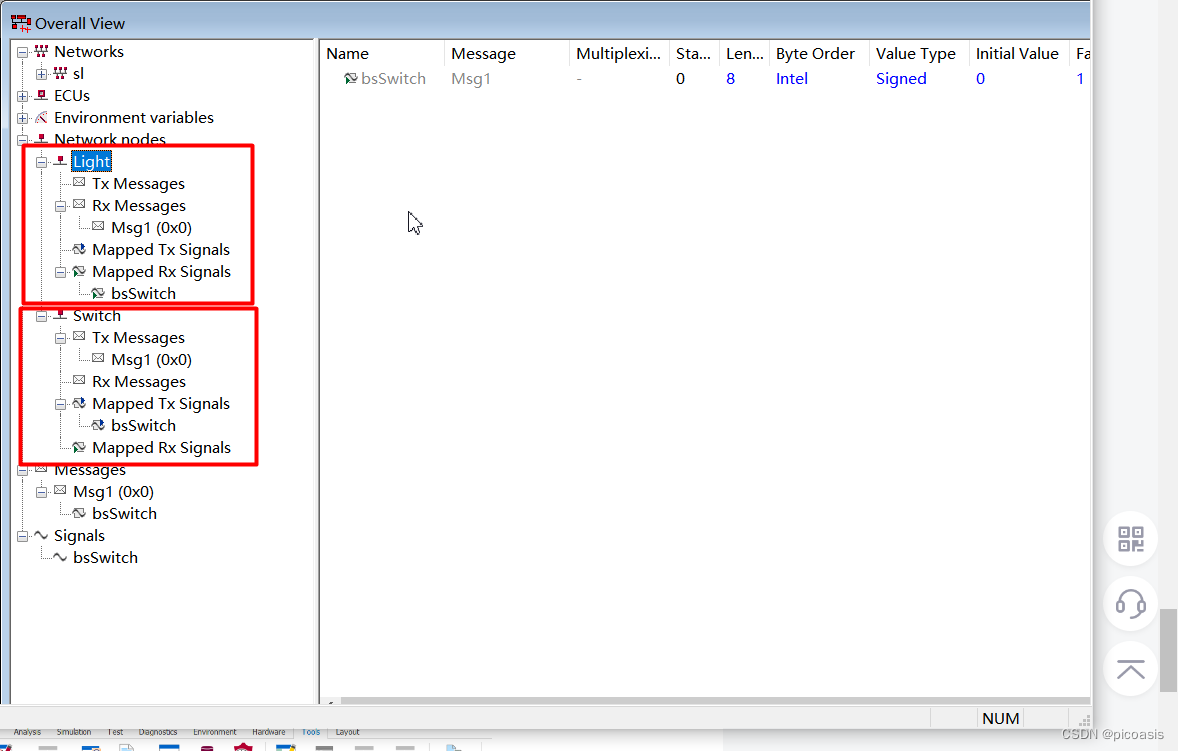

图3 DBC中定义完善Network Node与Message Signal的收发关系

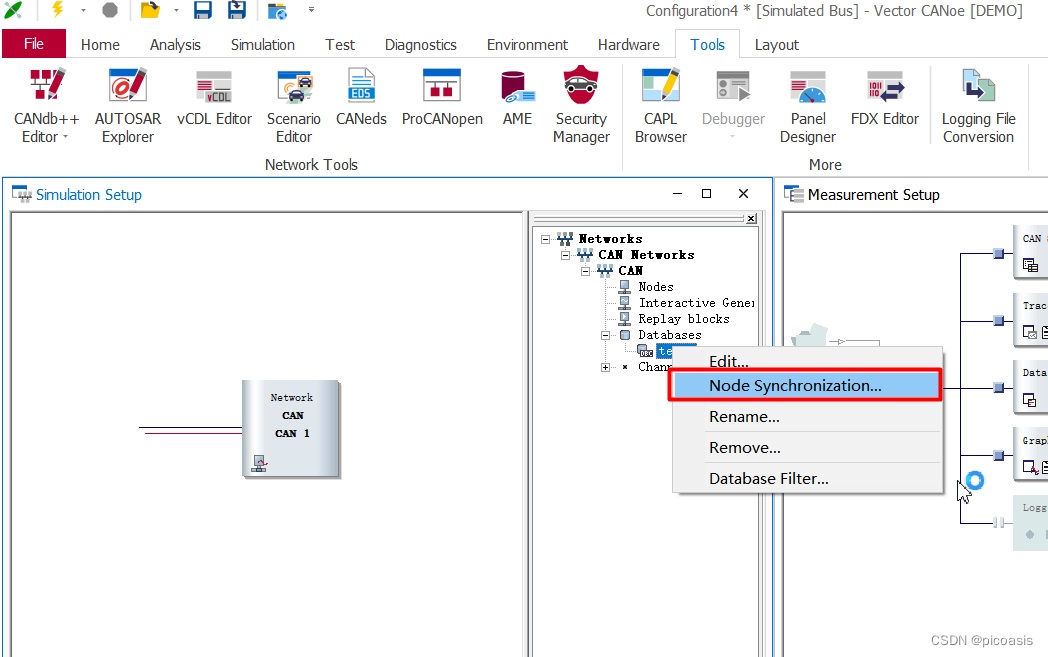

 图4 Node Synchronization

那么node节点不需要再通过上述两种方式添加IL配置，查看配置，可以发现已经具备了IL配置。

When 何时需要添加这个配置文件

这里所使用的配置文件是IL文件，IL文件是用于定义message、signal的发送方式的。

也就是说，如果需要使用DBC中所定义的信号发送方式来进行仿真或测试，那么就需要添加这个配置文件，

而如果不需要使用DBC中的定义，只是依靠手动发送，比如

  • 通过panel面板点击控制发送，
  • 通过IG节点发送
  • 通过CAPL编程发送

则不添加这个配置，也不会影响报文的收发。

END
