【AD】5-7 常用PCB快捷键及自定义快捷键

常用系统快捷键

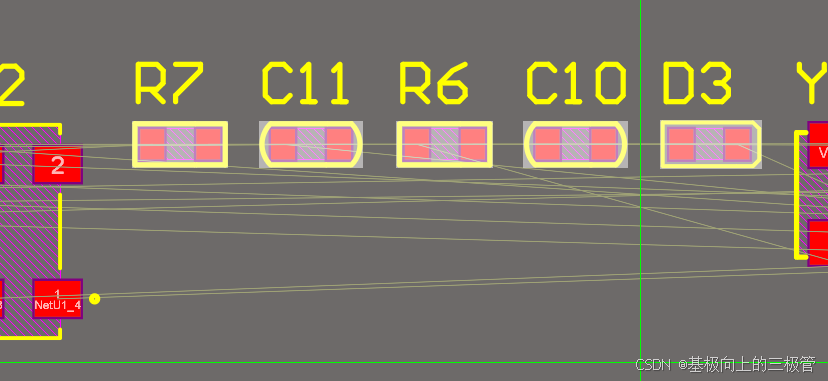

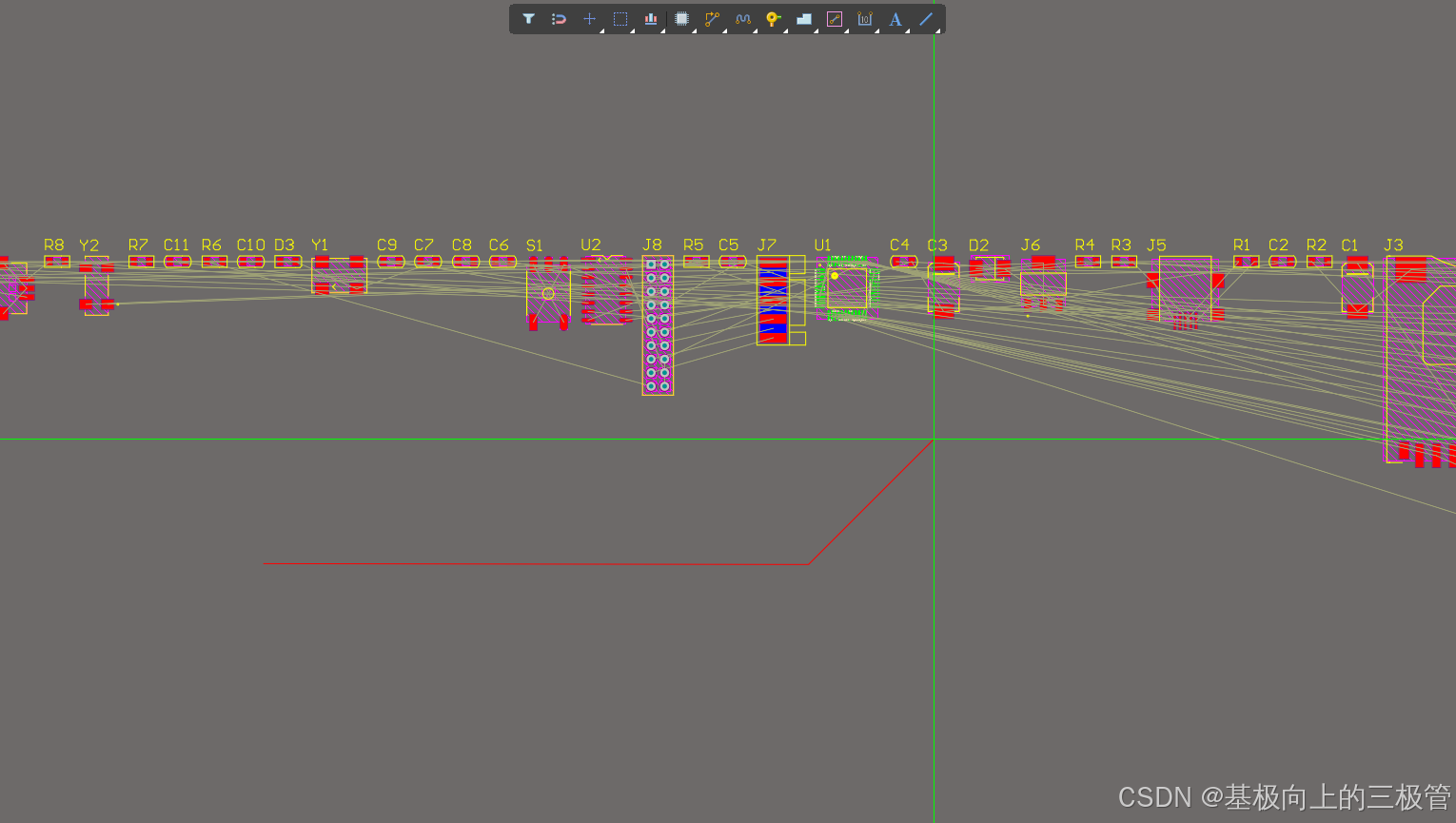

• PL：放线，按住shift+空格可进行变换线的角度（注意该线不带网络属性），PT（或Ctrl+W）是放置导线，带网络属性

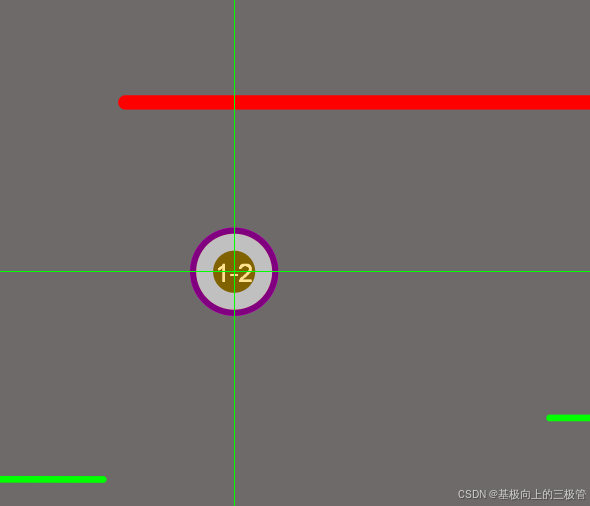

• PV：放置过孔

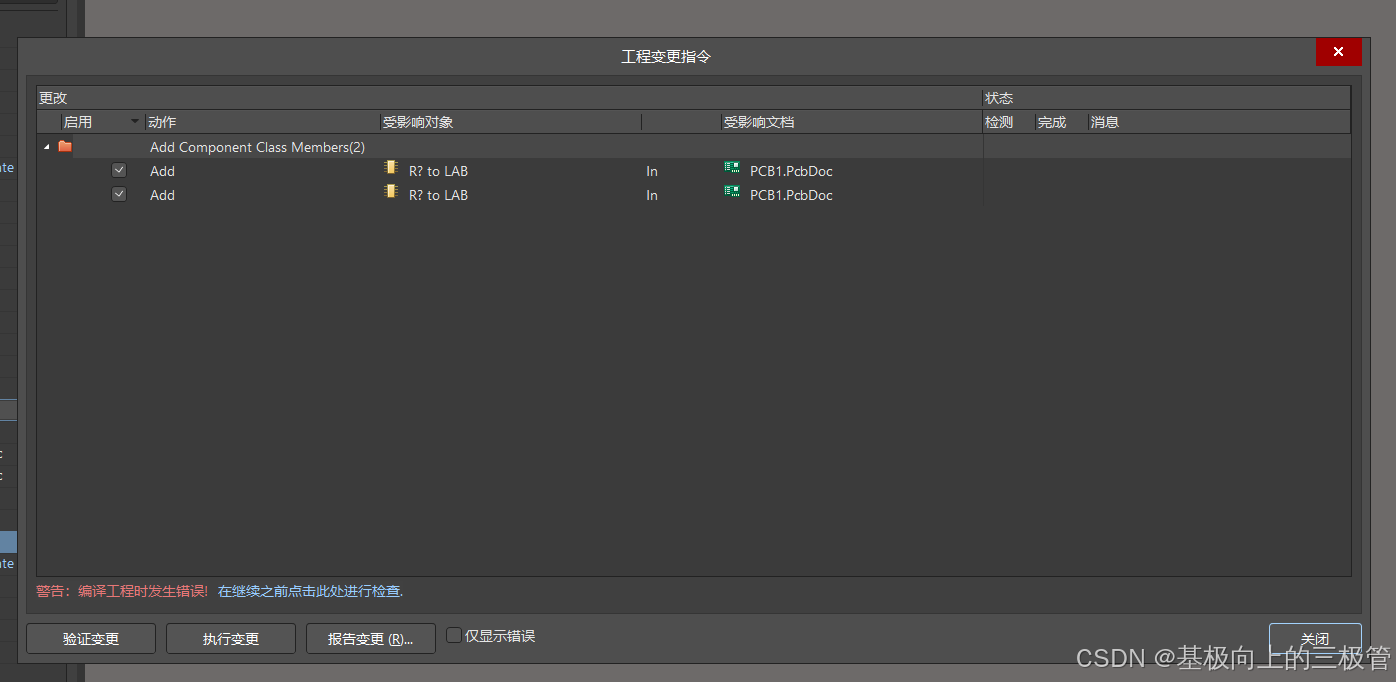

• DI：原理图到PCB导入

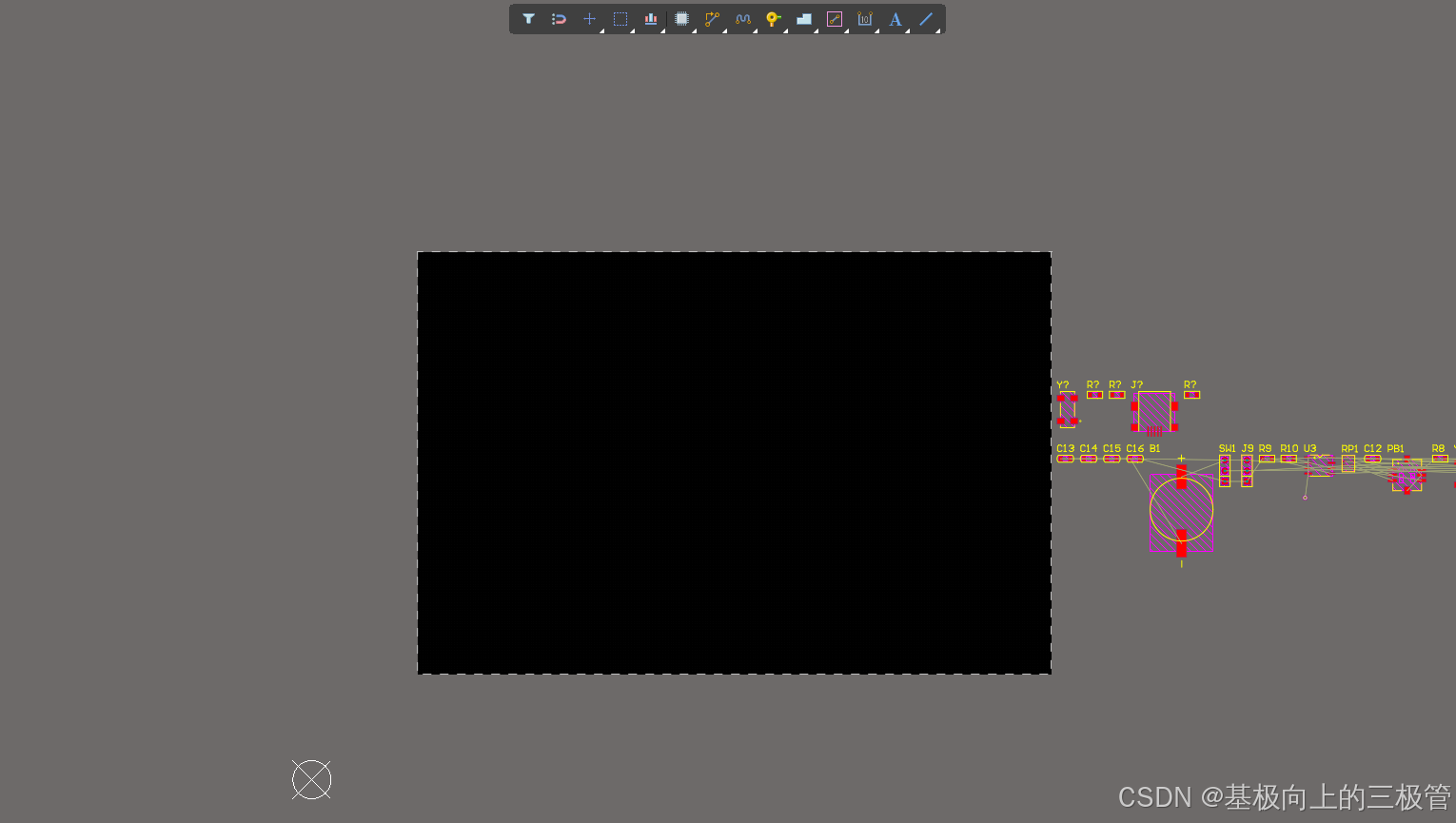

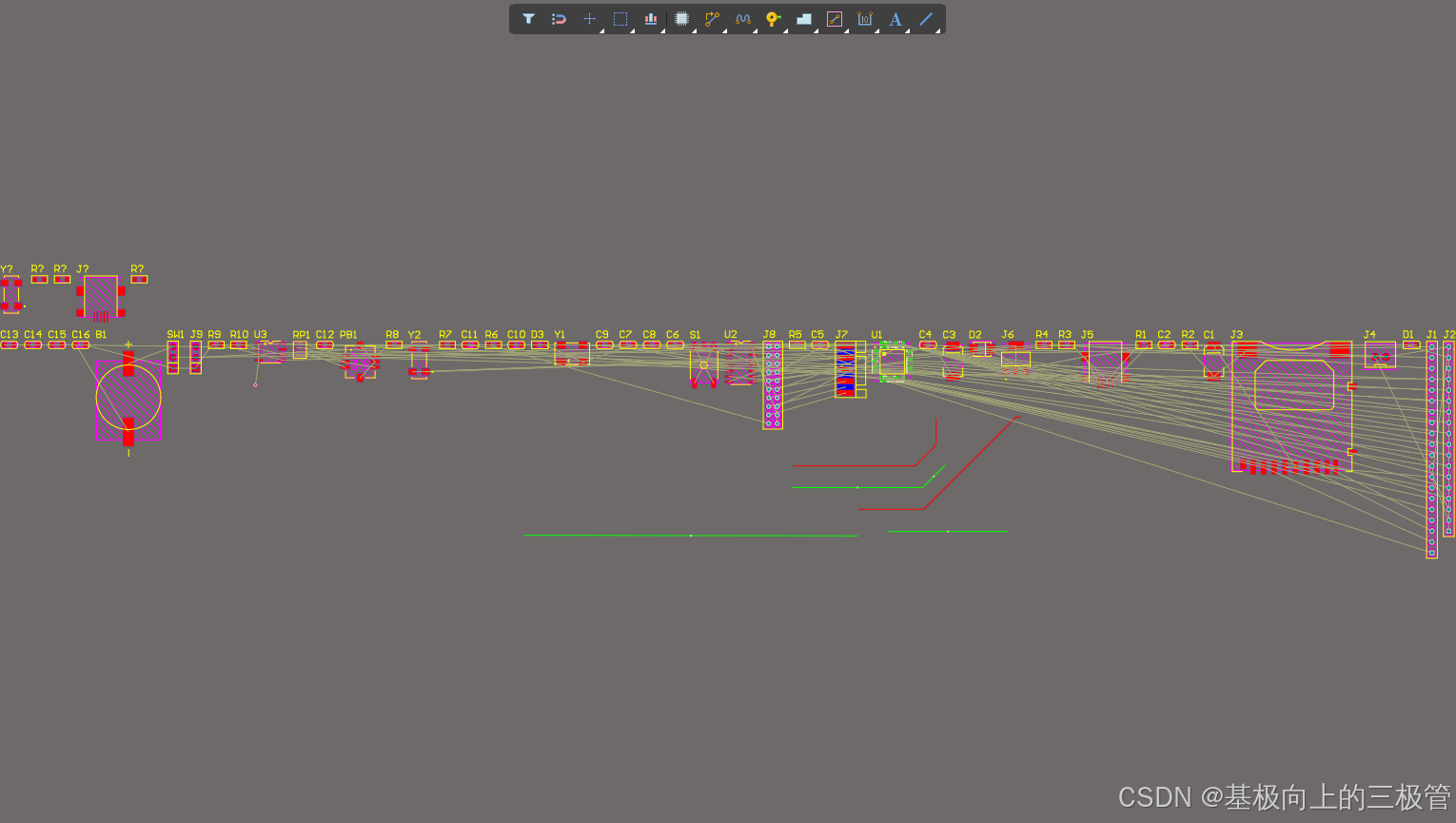

• VF：适合板子

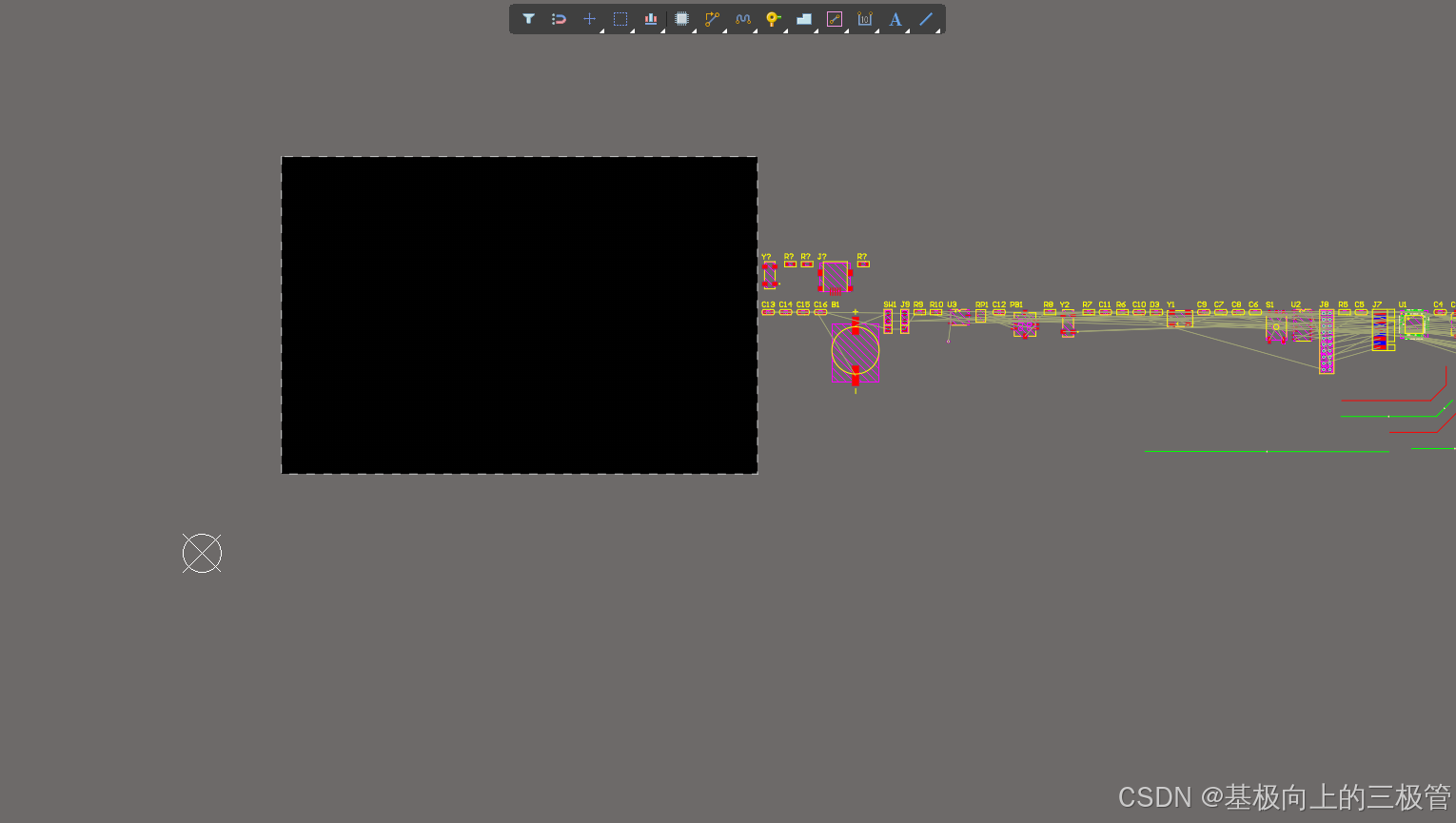

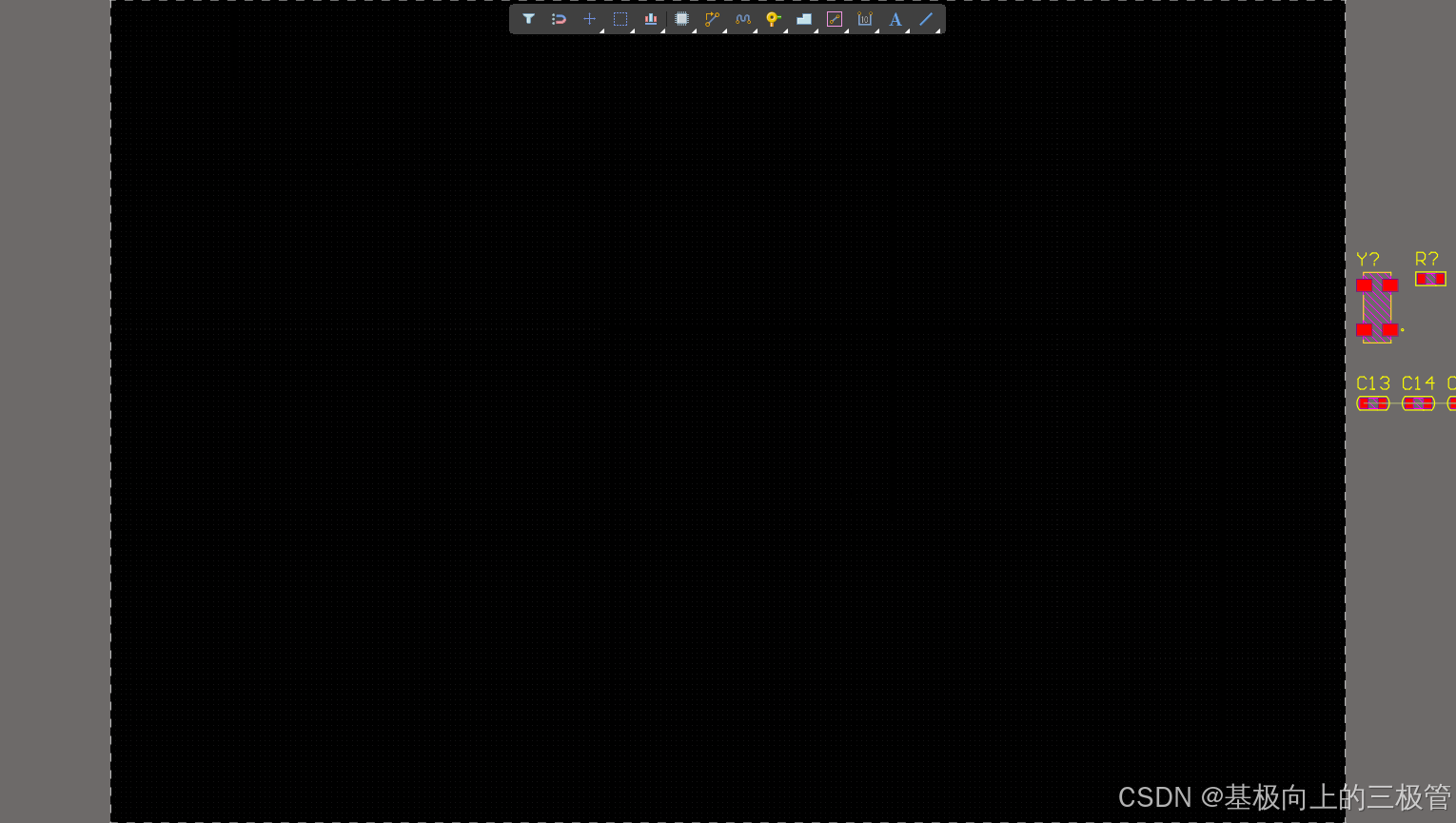

• VD：适合文件

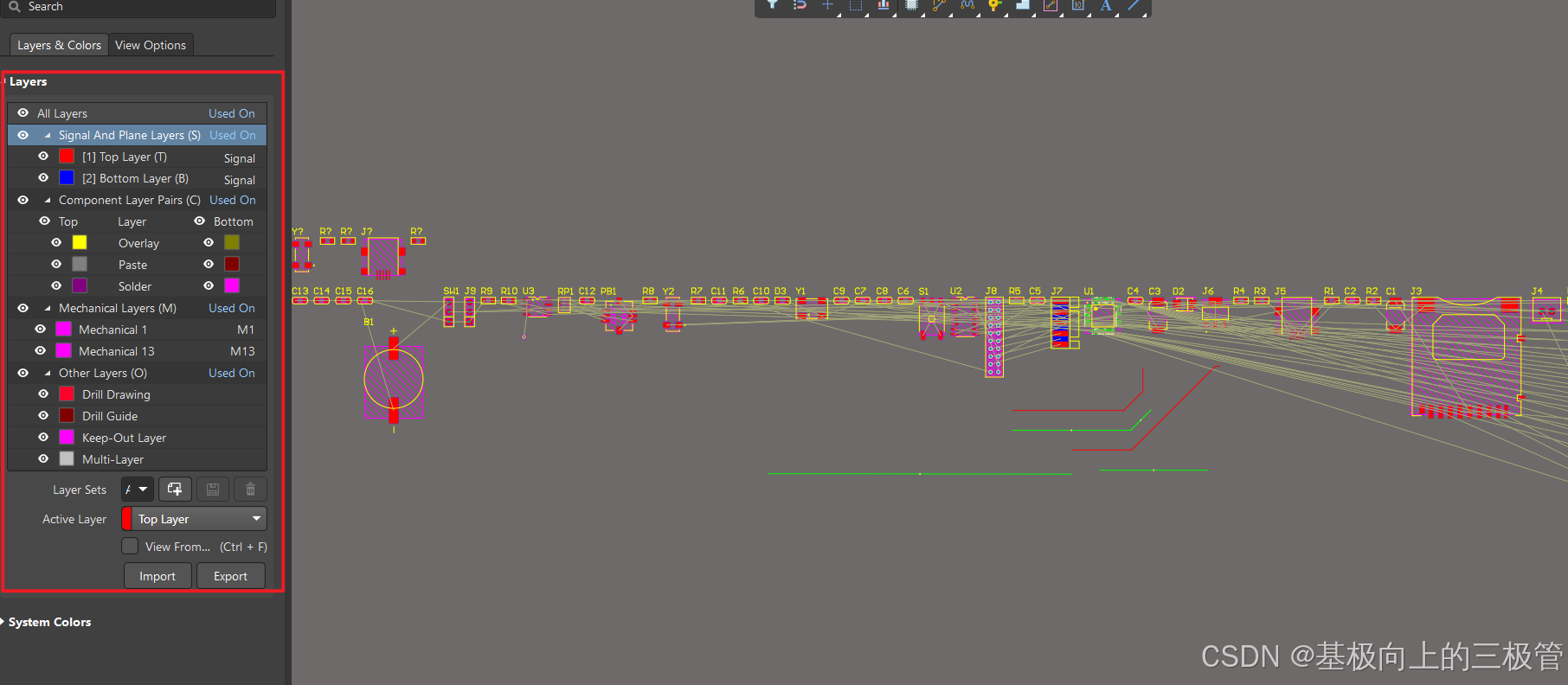

• L：打开层设置开关选项（拖动元件状态下，按L键换层）

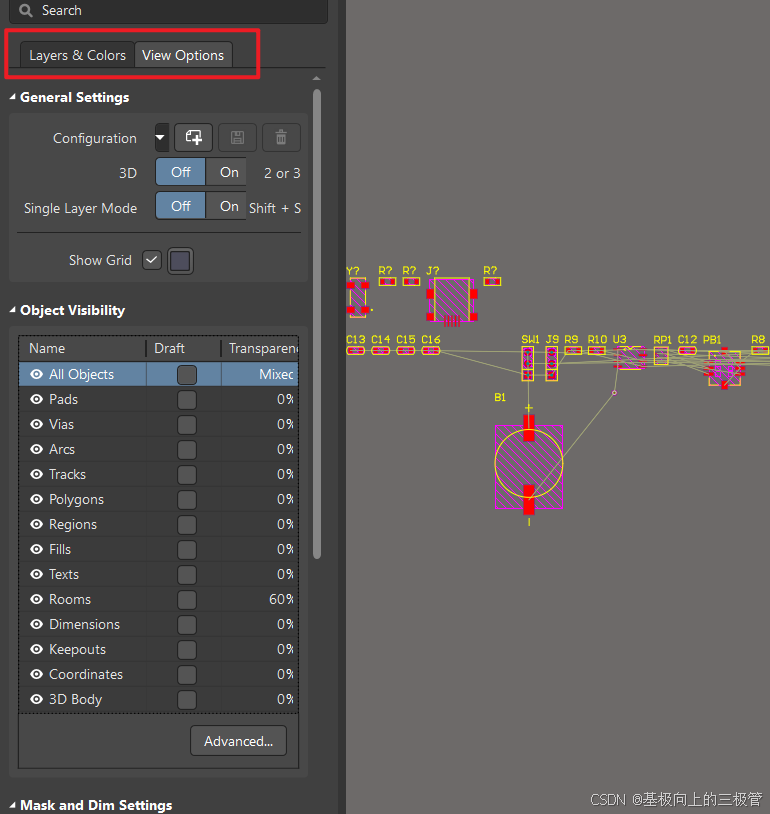

• 也可以按Ctrl+D打开3D视图后切换过去

• S：打开选择

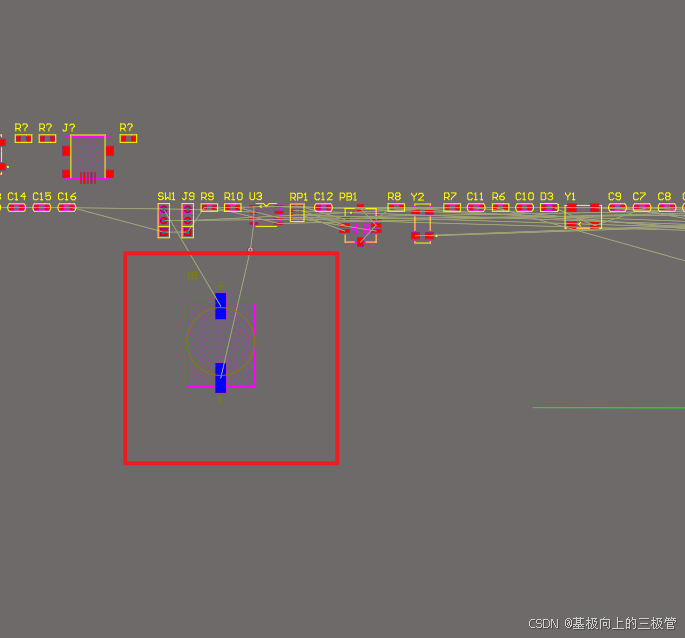

• SL：线选，线触碰到的地方选择

• SE：滑动选择

• J：跳转，JC跳转到元件，JN跳转到网络
• Q：mil和mm单位切换
• ED：点选删除，ED之后点击器件删除
• 小键盘+、-：切换换层
• AT：向上对齐，AB：向下对齐，AL：向左对齐，AR：向右对齐
• shift+S：单层显示与多层显示切换

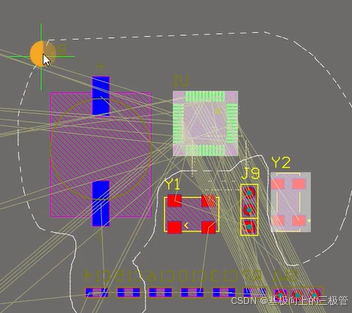

• Ctrl+M：测量距离，RP：测量边距
• TAB：选中某个对象按TAB键，选中器连接的物理对象，按F11调出属性面板
• PS：放置字体

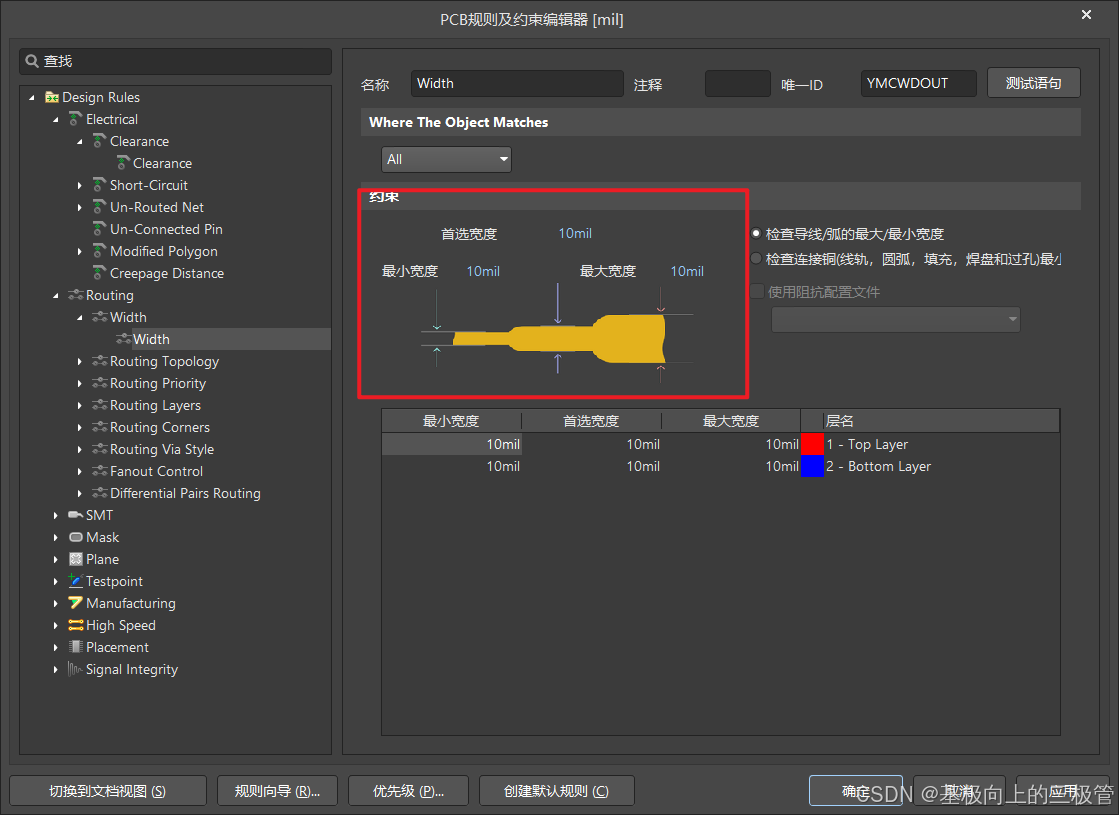

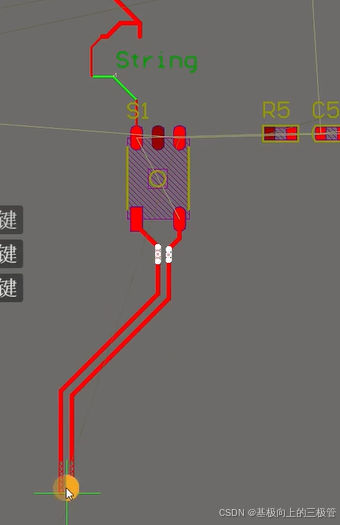

• shift+W：走线状态时，线宽选择，但要在线宽规则之内

• UM：等间距走线


自定义快捷键

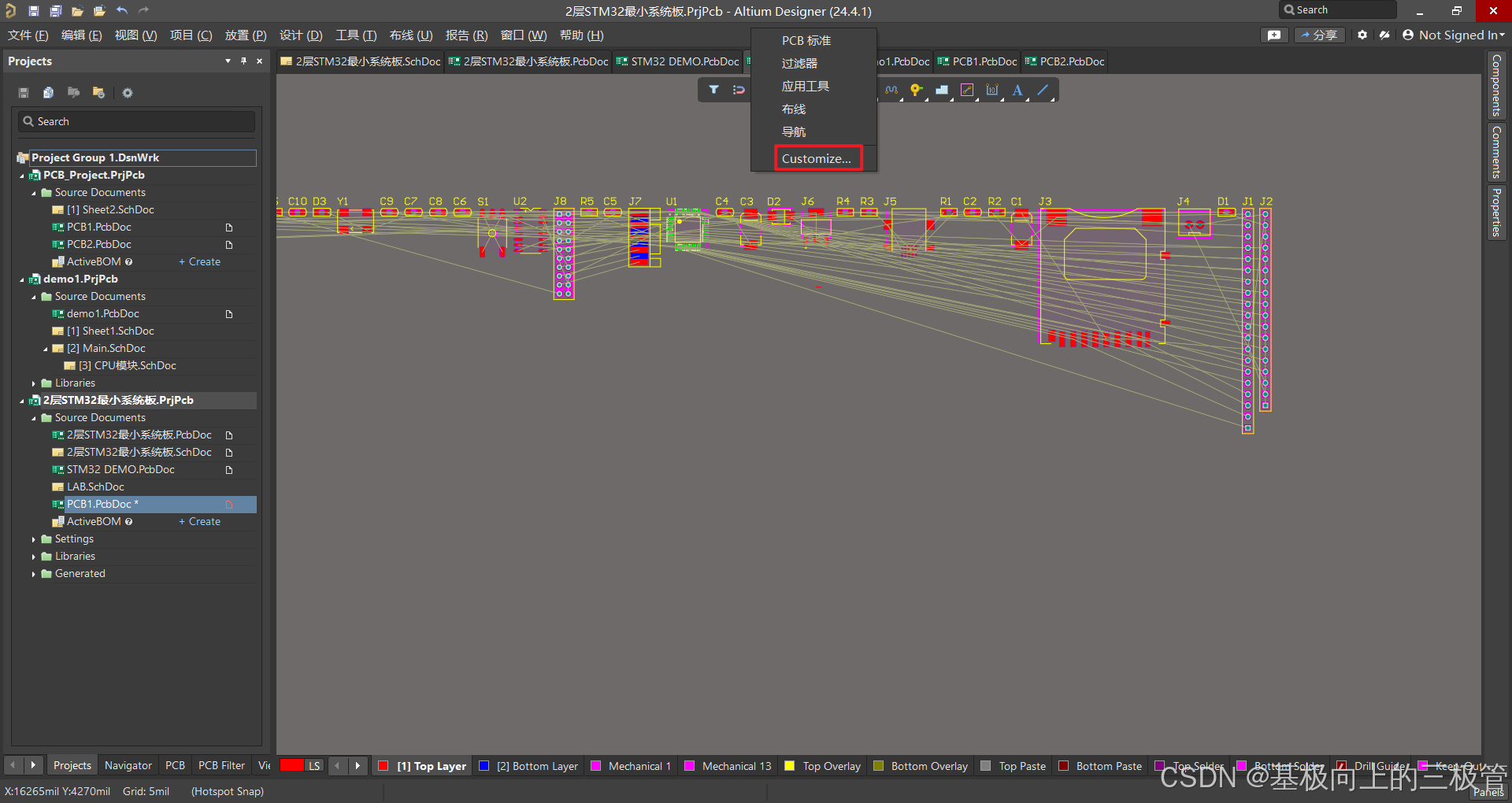

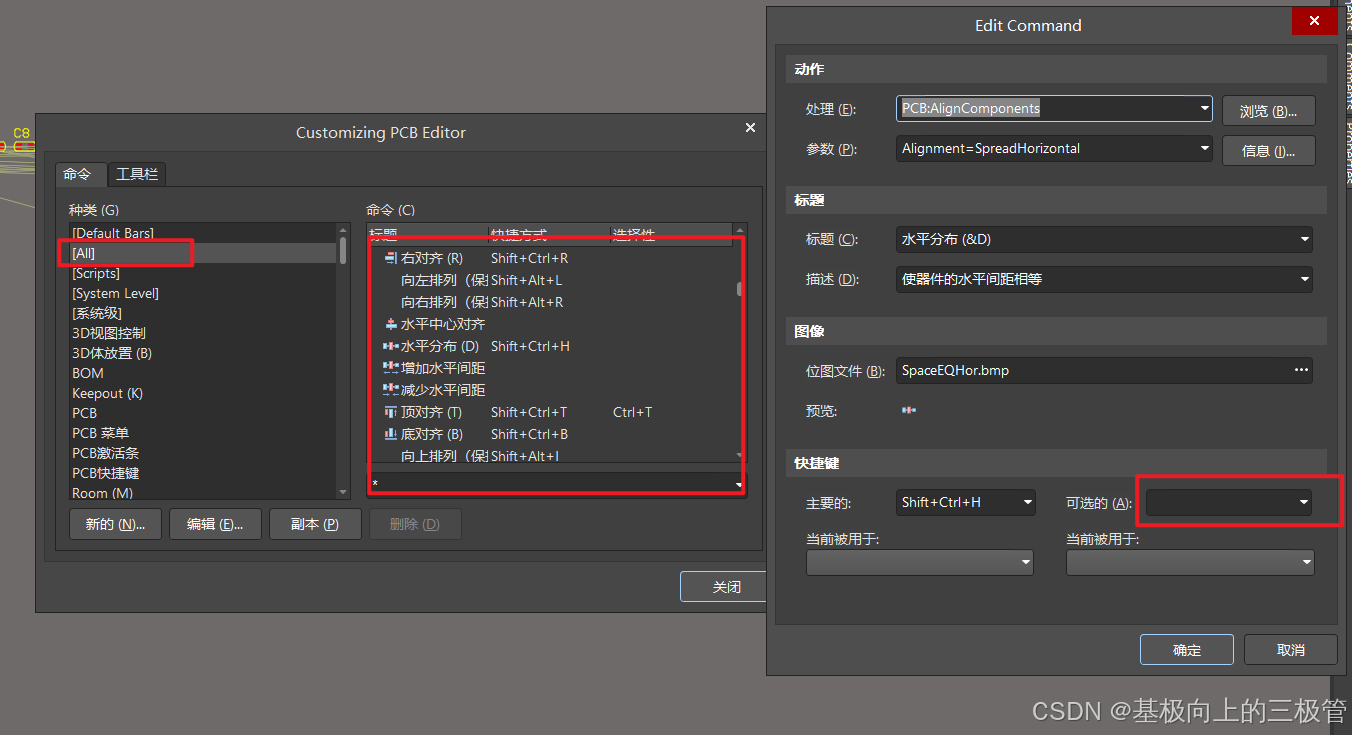

1.在导航栏上方右键单击，选择自定义，双击进行编辑自定义快捷键（或者按住Ctrl点击命令）
