ShaderGraph节点

基础输出

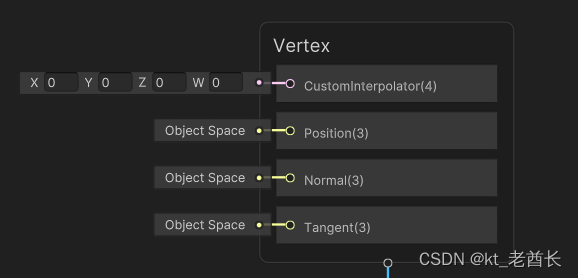

Vertex【顶点节点】

• 顶点节点和片段节点是基础输出。
• 空格键可以增加属性，选择属性Delete可以删除属性。

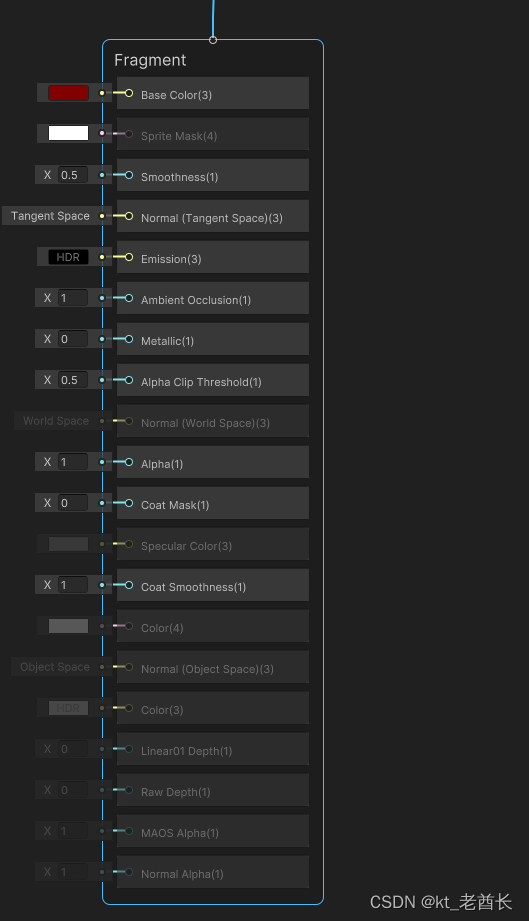

Fragment【片段节点】

• 片段节点会受到Graph Inspector的设置影响，从而对节点参数造成影响。
• 和顶点节点一样是基础输出。
• 空格键可以增加属性，选择属性Delete可以删除属性。

Math 【数学】

Round【取整】

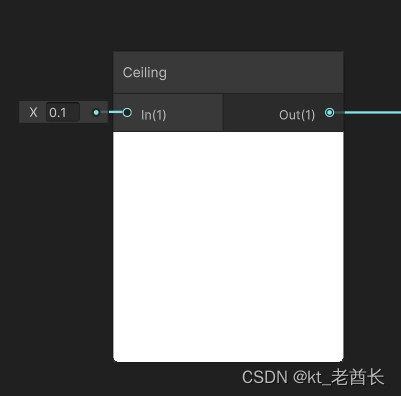

Ceiling【向上取整】

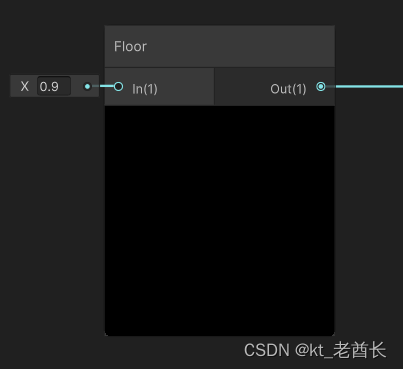

Floor 【向下取整】

Round【四舍五入取整】

• 如果值是0.5会取0值。

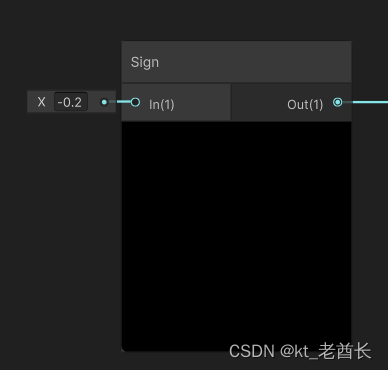

Sign【数字的符号节点】

如果输入__In__的值小于零，则返回 -1，如果等于零，则返回 0，如果大于零，则返回 1。

• 可以理解-1是负号，0是0，1是正号。

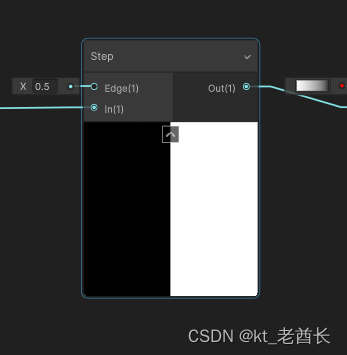

Step【步长】

对于每个分量，如果输入 In 的值大于或等于输入 Edge 的值，则返回 1，否则返回 0。

void Unity_Step_float4(float4 Edge, float4 In, out float4 Out)
{
    Out = step(Edge, In);
}

• 可通过此节点做到数据的硬分割。
• Edge 的值范围应保持在__In__的最大值和最小值之间。

Truncate【整数位节点】

返回输入__In__的值的整数部分。

Vectory 【矢量】

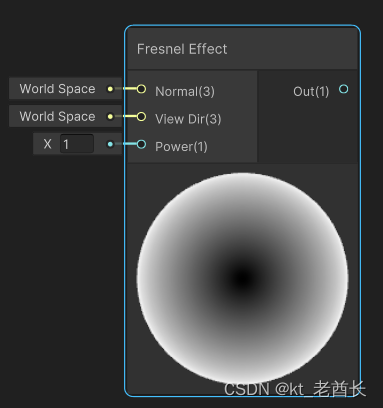

Fresnel Effect【菲涅耳效应】

根据视角不同而在表面上产生不同反射率（接近掠射角时的反射光增多）的效果。通过计算表面法线(Normal)和视图方向(View Dir)之间的角度来模拟这一点。该角度越宽，返回值越大。通常用于实现边缘光照。

void Unity_FresnelEffect_float(float3 Normal, float3 ViewDir, float Power, out float Out)
{
    Out = pow((1.0 - saturate(dot(normalize(Normal), normalize(ViewDir)))), Power);
}

Wave 【波】

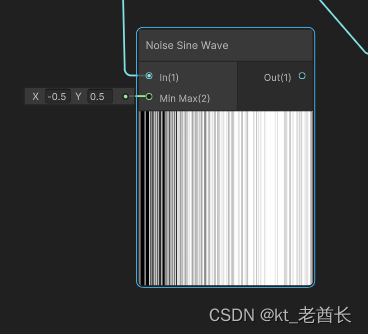

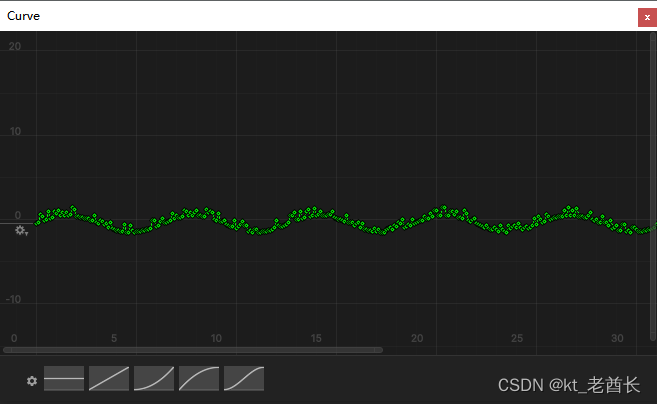

Noise Sine Wave【噪声正弦波】

返回输入 In 的值的正弦值,并在正弦波的幅度上增加输入 Min Max 范围内的伪随机噪声。

• 输出值0到50，Min =-0.5Max=0.5，返回值-0.2825589到1.443848之间，由于是随机值有动态性。

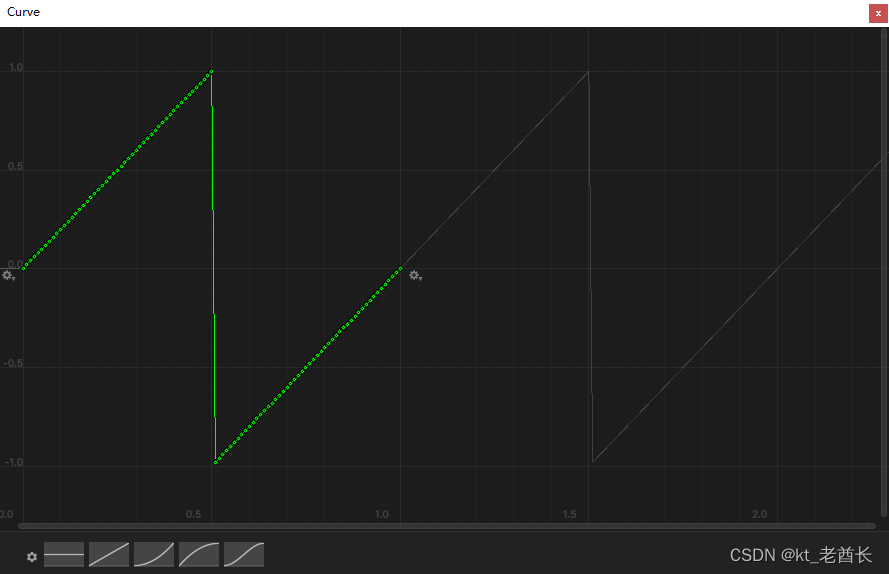

Sawtooth Wave 【锯齿波】

从输入 In 的值返回锯齿波。

void Unity_SawtoothWave_float4(float4 In, out float4 Out)
{
    Out = 2 * (In - floor(0.5 + In));
}

• 输出值0到1，返回值1到-1。


Square Wave【方波】

从输入 In 的值返回方波。

void Unity_SquareWave_float4(float4 In, out float4 Out)
{
    Out = 1.0 - 2.0 * round(frac(In));
}

• frac 方法返回的是输入数值的小数部分。
• 输出值0到1，返回值1到-1。

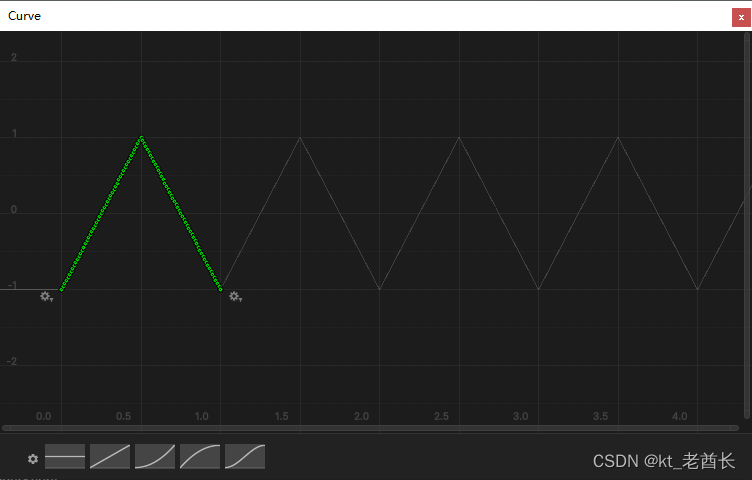

Triangle Wave【三角波】

从输入 In 的值返回三角波。

void Unity_TriangleWave_float4(float4 In, out float4 Out)
{
    Out = 2.0 * abs( 2 * (In - floor(0.5 + In)) ) - 1.0;
}

• 输出值0到1，返回值1到-1。


Input【输入】

Texture【纹理】

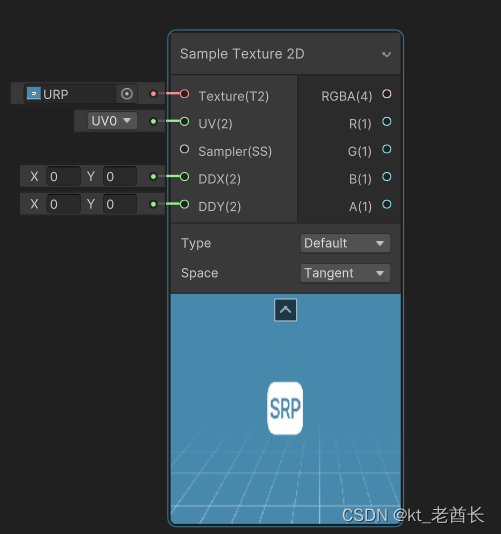

Sample Texture 2D【2D纹理采样节点】

对 2D纹理进行采样并返回颜色值以在着色器中使用。

• __Sampler__属性为Sampler State节点。
• 对法线贴图进行采样，需要将 Type 下拉选单参数设置为 Normal。
• Space 属性只有在 Type 为 Normal 可用,可以设置为 Tangent 和 Object。
• 在 Node Settings 中会有一些设置会影响属性参数的变化,如Mip采样的模式。

Geometry 【几何】

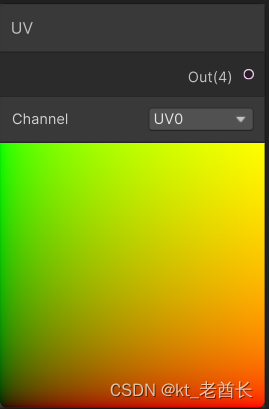

UV

网格顶点或片元的 UV 坐标。

Channel【通道】

Split【拆分节点】

将输入的矢量进行拆分为对应的值。
