ShaderGraph Vertex Position节点无法连接

最新推荐文章于 2025-06-24 10:27:13 发布
原创 最新推荐文章于 2025-06-24 10:27:13 发布 · 1k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#unity #游戏引擎 #图形渲染

在尝试使用Shadergraph制作顶点动画时，遇到Position节点无法连接的问题。原因是顶点着色器阶段GPU无法自动计算纹理LOD。解决方案是检查是否使用了SampleTexture2DLOD来指定所需的LOD级别。Unity论坛的讨论提供了这一关键信息。

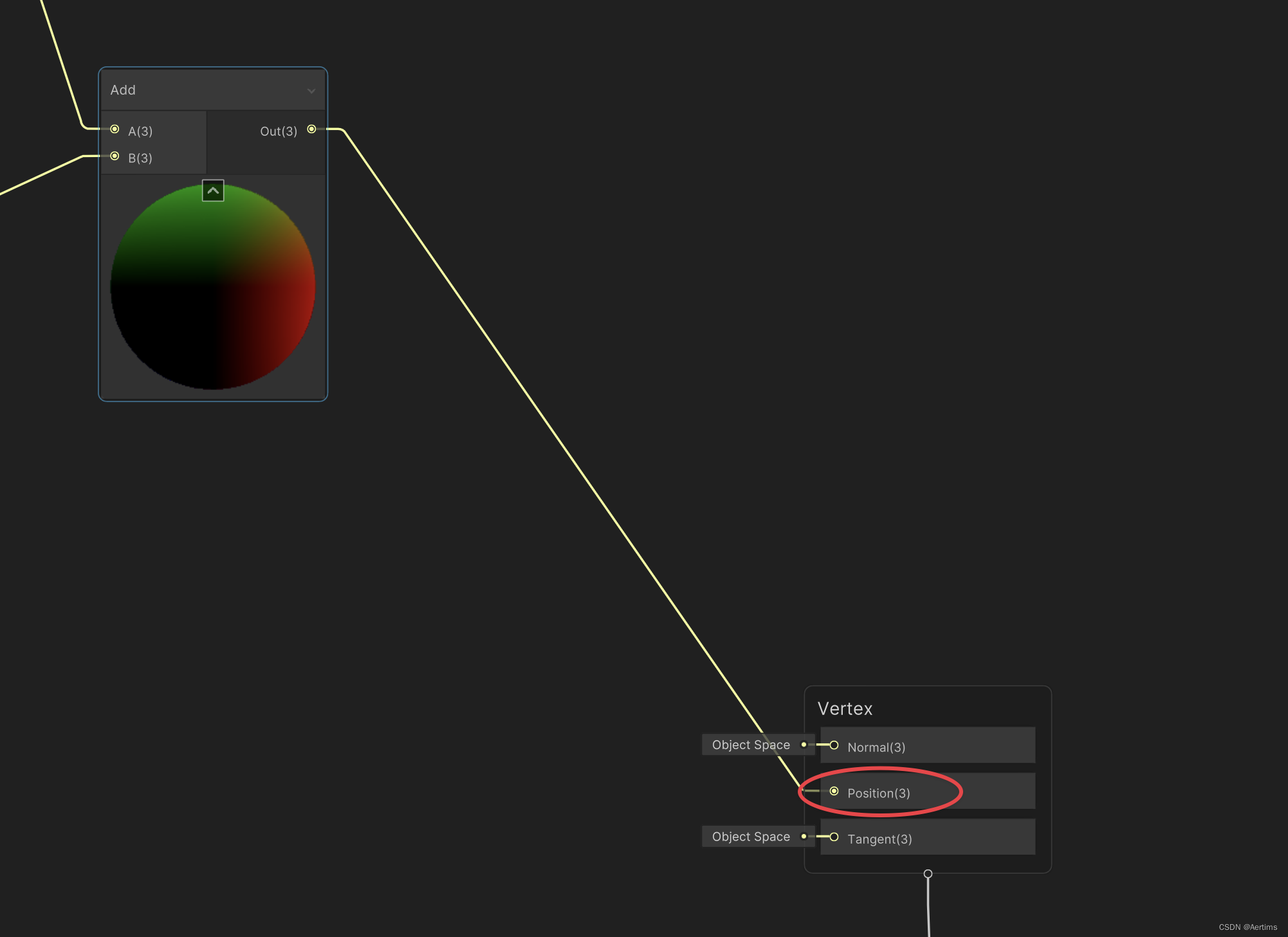

作为Shadergraph新手在制作顶点动画的时候遇到了顶点着色器中Position节点没法连接的问题，在仔细阅读文档的时候，发了问题，这里特此记录。

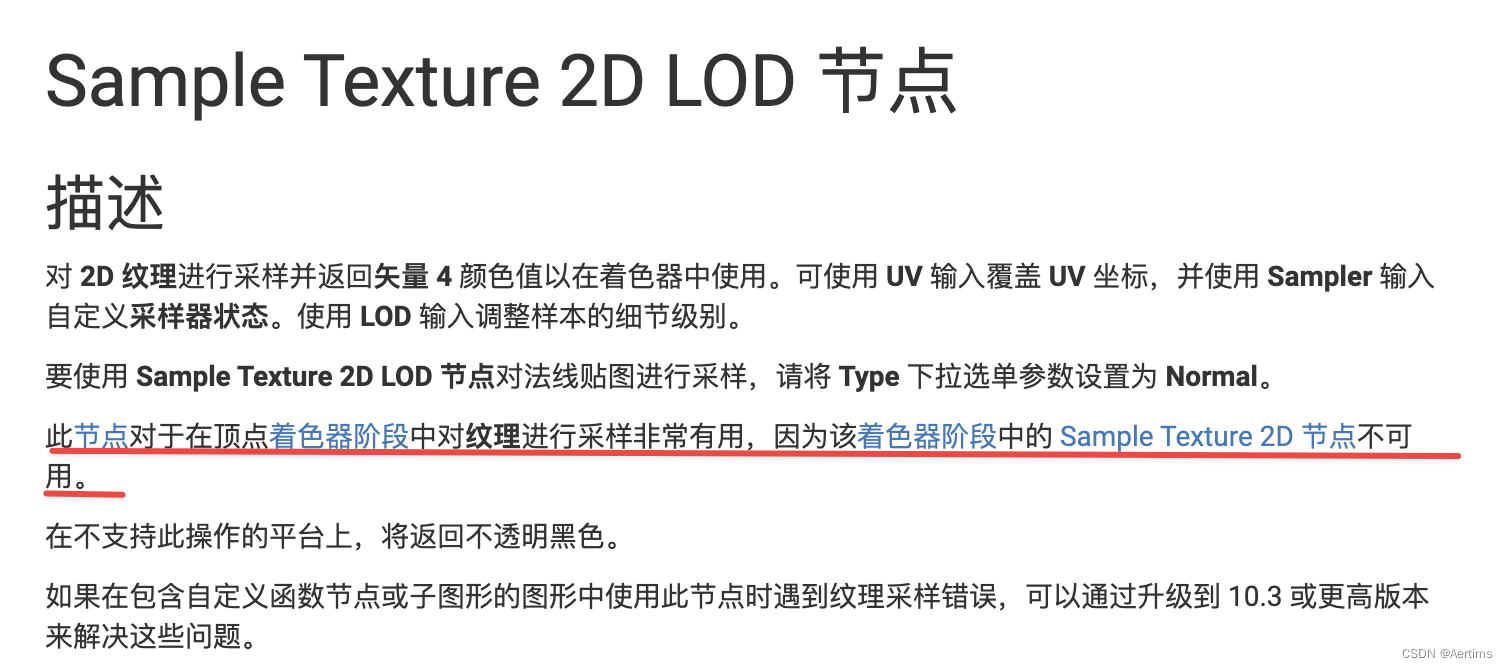

 这个时候需要去检查顶点着色器中是否存在纹理采样，如果存在纹理采样是不是使用的Sample Texture 2D LOD，如果不是就没法进行连接

 The reason is that when you output to the vertex position, the shader is running in the vertex stage. And at that moment, the GPU can't have the informations needed to auto-compute the texture LOD, thus why you need to use this node and specify the LOD you want to use.

Shader Graph Editor, doesn't let me connect wires - Unity Forum
