简介

gpio 玩过单片机的人都应该很熟悉了，然而在linux中，gpio操作属于内核层的范畴，用户想要直接配置gpio的模式和读取gpio的状态是比较困难的一件事情。那么本文主要讲述如何利用海思sdk已有的资源来实现用户层的gpio操作

海思GPIO配置说明

首先总的描述一下海思GPIO的配置过程，海思的GPIO大多数会含有管脚功能复用。那么步骤如下：
①将GPIOx_x的复用功能寄存器设置为 通用GPIO模式
②配置GPIOx_x的方向(dir),输入或是输出
③获取(input时)或设置(output时)GPIOx_x的值






1
2
3
4

**注：
①下面我以GPIO9_6为例
②SDIO1和SDIO2的相关管脚配置成GPIO模式时需要多配置一个MISC_CTRL3寄存器，具体请参考《Hi3516A／Hi3516D 专业型HD IP Camera Soc用户指南.pdf》-P1761页**

---

海思GPIO复用寄存器

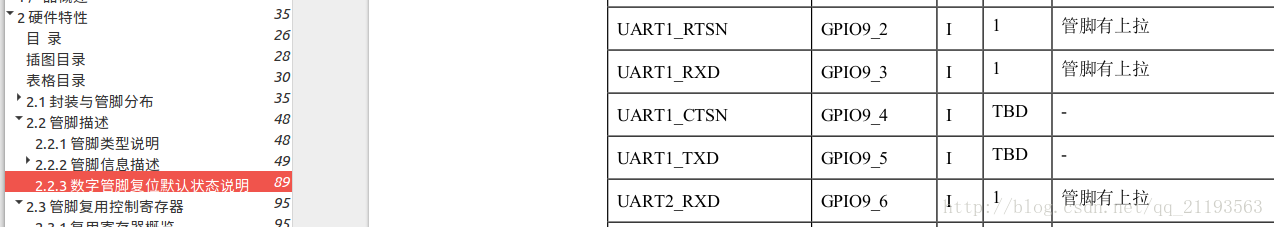

①查看海思管脚名

---

②根据管脚名，从查找复用寄存器
2.1复用寄存器基地址

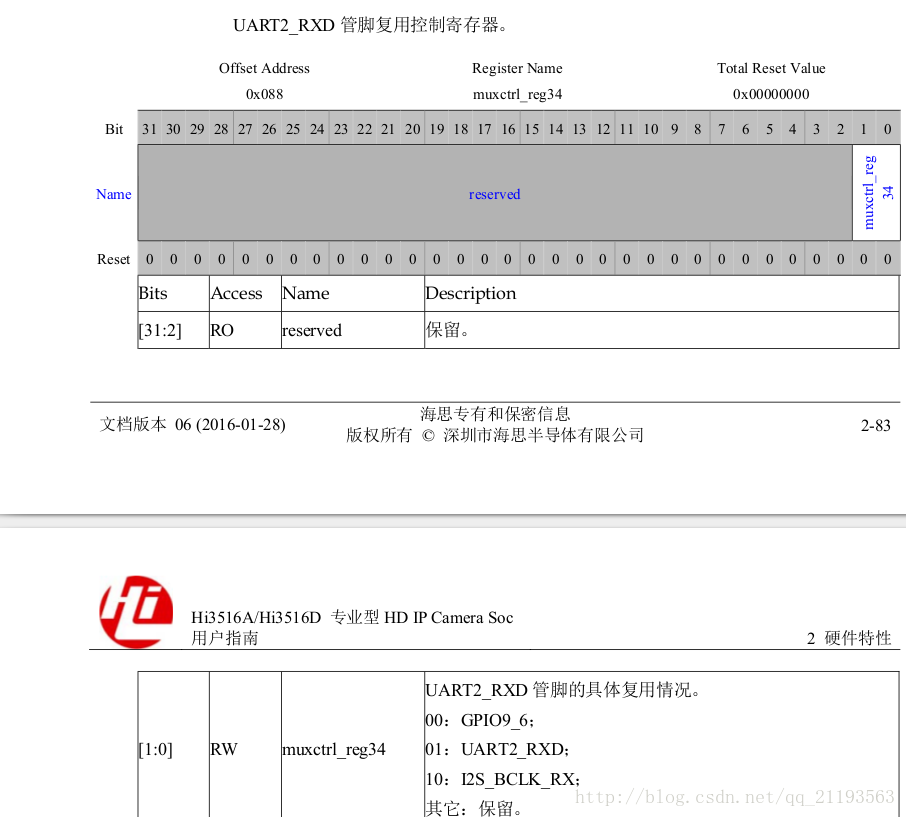

2.2GPIO9_6管脚的复用寄存器

---

由上述从文档《Hi3516A／Hi3516D 专业型HD IP Camera Soc用户指南.pdf》查阅的资料得知，如果要配置 GPIO9_6 这个管脚为普通GPIO功能，那么需要将复用寄存器[ 0x200f000+0x088 ]（[寄存器基地址+地址偏移] ），设置为0x00.

---

海思GPIO寄存器

'''步骤 1. 参考“管脚复用控制寄存器”配置管脚的相应位,使能需要使用 GPIO 管脚功能。'''
'''步骤 2. 配置寄存器 GPIO_DIR,选择 GPIO 是作为输入还是输出。'''
'''步骤 3. 当配置成输入管脚时,读取 GPIO_DATA 寄存器可查看输入信号值;当配置成输出管脚时,通过向 GPIO_DATA 寄存器写入输出值可控制 GPIO 管脚输出电平。'''






1
2
3
4

①各组管脚GPIO寄存器基地址

---

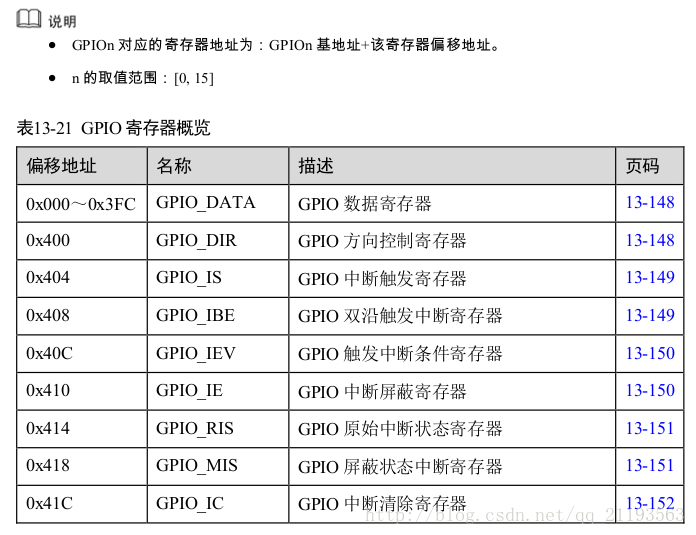

②地址偏移

---

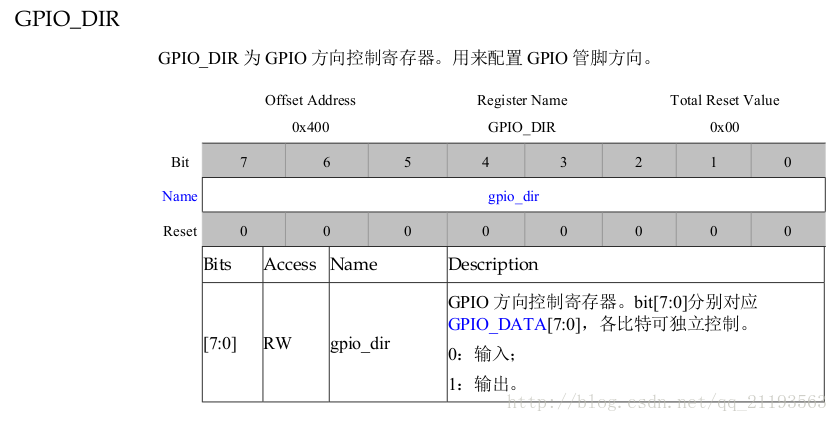

③方向寄存器

④数据寄存器
当 GPIO_DIR 相应的比特配置为输入时,有效读取的结果将返回管脚的值;当配置为输出的时候,有效读取的结果将返回写入的值。GPIO_DATA 寄存器利用 PADDR[9:2]实现了读写寄存器比特的屏蔽操作。该寄存器对应 256 个地址空间。PADDR[9:2]分别对应 GPIO_DATA[7:0],当相应的 bit 为高时,则可以对相应的位进行读写操作;反之,若对应 bit 为低则不能进行操作。例如:
若地址为 0x3FC(0b11_1111_1100),则对 GPIO_DATA[7:0]这 8bit 操作全部有效。
若地址为 0x200(0b10_0000_0000),则仅对 GPIO_DATA[7]的操作有效。

---

代码

伪代码

综合上边所有的资料，我们可以写一下伪代码

'''设置Gpio9_6复用寄存器'''
setReg(0x200f0088,0x00);
'''设置Gpio9_6为输出方向'''
value = getReg(0x201d0400);
setReg(0x201d0400,value|(1<<6));
'''设置Gpio9_6为输出高电平'''
setReg(0x201d0100,0xff);
'''设置Gpio9_6为输出低电平'''
setReg(0x201d0100,0x00);





1
2
3
4
5
6
7
8
9

C代码

根据伪代码的理论，我这里写了一份基本上通用的GPIO用户层C++代码
hisiGpio.cpp代码可以从下载中心下载HisiGpio.cpp

/*
 * HisiGpio.h
 *
 *  Created on: 2018年1月11日
 *      Author: JasonHuo
 */

#ifndef COM_HISIGPIO_H_
#define COM_HISIGPIO_H_
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include "hi_comm_sys.h"
#include "mpi_sys.h"
void HisiGpioDirCfg(int group,int pin,bool isOutput);
void HisiGpioSetValue(int group,int pin,bool isHeight);
int HisiGpioGetValue(int group,int pin);
#endif /* COM_HISIGPIO_H_ */






1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
