Hi3559av100平台8路1080P/720P输入配置流程梳理

平台：

        hi3559av100


硬件连接：

         8路YUV422 -> 4路 2lane MIPI -> hi3559av100

最终效果：

        经过处理后，后端可以实现8路独立视频流处理；

        可以自由和后级VPSS/VENC/VO等模块进行绑定和处理



前言：

        （1）参考vio sample

        （2）由于3559内部VI VPSS资源众多，各种模块和通道数量容易混淆；

                所以主要梳理的是跟模块数量ID和关键API相关的

        （3）要看懂这个导图，最好先熟悉3559 MPP部分VI-VPSS部分说明和解释

         （4）前端如何实现多路MIPI复合交织视频输入？可以参考如下芯片

                   NVP系列芯片（NVP6324等）

                   GMSL/FPDlink系列解串器芯片

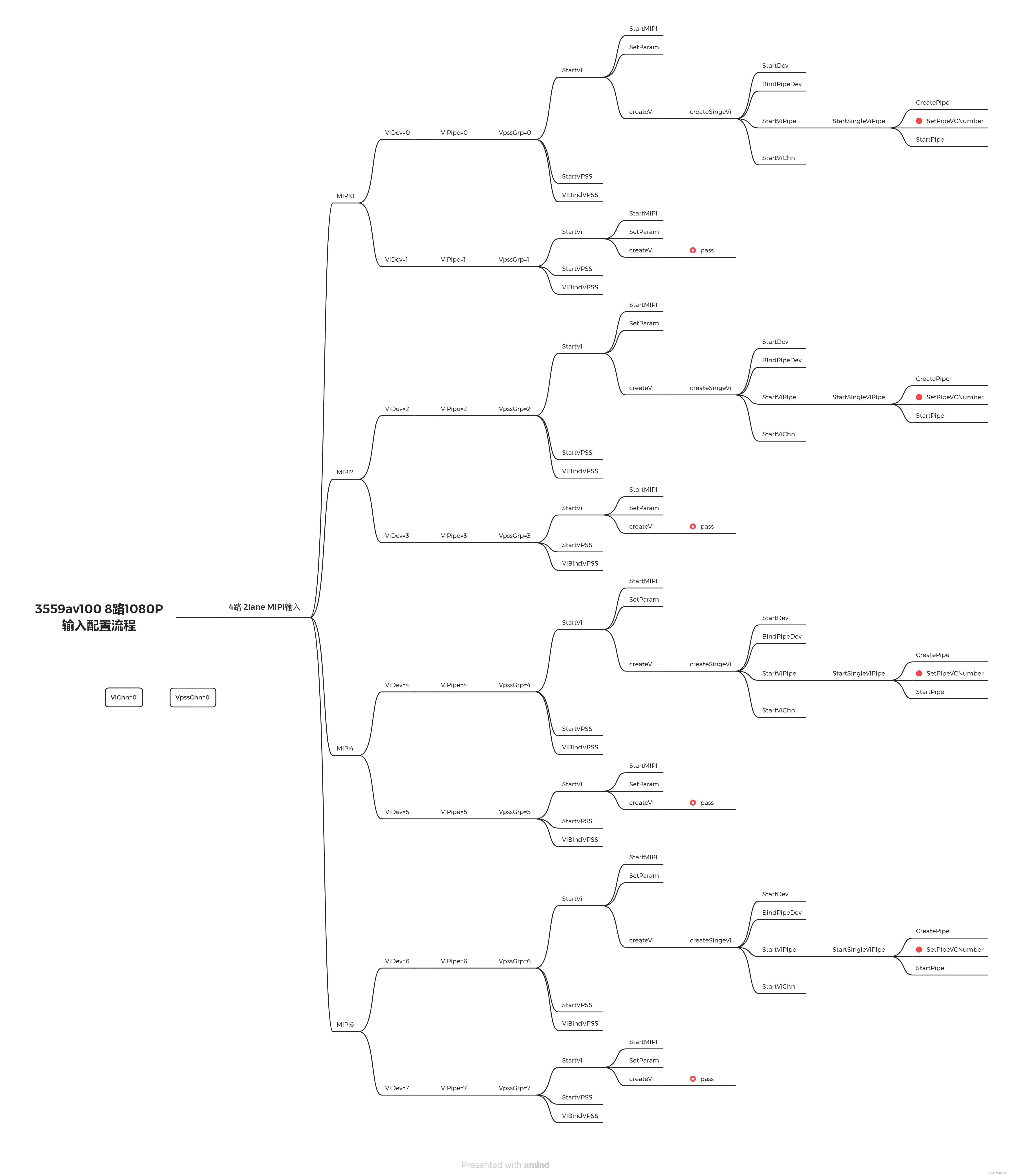

3559av100 8路1080P输入配置流程如下：
