[科普] OFDM与OFDMA傻傻分不清楚

OFDM与OFDMA傻傻分不清楚

引言

在现代无线通信系统中，OFDM（正交频分复用）和OFDMA（正交频分多址）是两项核心技术。从WiFi到4G/5G移动通信，这两种技术都发挥着关键作用。本文将深入探讨它们的原理、关系与核心区别，并通过实例说明其应用场景。

一、技术原理回顾

1. OFDM（正交频分复用）

基本原理：

• 将高速数据流分割为多个低速子载波
• 子载波间隔Δf=1/T（T为符号周期），满足正交性：
  $${\int }_0^T{e}^{j2\pi (m-n)t/T}dt=\{\begin{array}{ll}T& m=n\\ 0& m\ne n\end{array}$$

关键技术：

• IFFT/FFT实现
• 循环前缀(CP)抗多径
• 自适应调制（QPSK/16QAM/64QAM）

# OFDM调制简化示例
import numpy as np
from scipy.fft import ifft

def ofdm_modulate(data, N=64, CP=16):
    # data: 输入复数符号数组
    symbols = ifft(data) * np.sqrt(N)  # IFFT变换
    return np.concatenate([symbols[-CP:], symbols])  # 添加循环前缀

2. OFDMA（正交频分多址）

基本原理：

• 在OFDM基础上实现多用户接入
• 将子载波资源分配给不同用户
• 时频二维资源调度

关键技术：

• 资源块(RB)分配
• 多用户调度算法
• 功率控制

二、核心关系

1. 技术演进

2. 继承关系

• OFDMA = OFDM + 多址接入
• OFDM是物理层传输技术
• OFDMA是MAC层多址技术

3. 共同优势

特性	优势表现
高频谱效率	子载波正交重叠
抗多径干扰	循环前缀保护
灵活资源配置	支持自适应调制编码(AMC)

三、关键区别

1. 资源分配方式

OFDM：

• 所有子载波分配给单一用户
• 固定时频资源占用

OFDMA：

• 动态子载波分配（示例分配方案）：

  # 用户子载波分配示例
  def allocate_subcarriers(users, N=64):
      allocation = {}
      sc_per_user = N // len(users)
      for i, user in enumerate(users):
          start = i * sc_per_user
          allocation[user] = slice(start, start+sc_per_user)
      return allocation


2. 多用户支持对比

维度	OFDM	OFDMA
用户容量	单用户	多用户（理论无限）
资源粒度	整个带宽	子信道/RB
公平性	无	可调度保障
效率	固定	动态优化

3. 系统复杂度

OFDM系统：

• 单用户信道估计
• 简单功率控制
• 固定调制方案

OFDMA系统：

四、典型应用对比

1. OFDM应用场景

• WiFi（802.11a/g/n/ac）：

  • 单用户传输
  • 固定带宽分配（20/40/80MHz）

• 数字电视（DVB-T）：

  • 广播式传输
  • 无多用户竞争

2. OFDMA应用场景

• 4G LTE：

  • 资源块(RB)最小单位：180kHz×1ms
  • 支持最多110个RB（20MHz带宽）

• 5G NR：

  • 灵活 numerology（参数集）
  • 最小资源单位：12子载波×1时隙

• WiFi 6（802.11ax）：

  • RU(Resource Unit)分配：

    # WiFi 6 RU分配示例
    RU_26_tone = 26*78.125kHz = 2.03125MHz
    RU_52_tone = 52*78.125kHz = 4.0625MHz


五、性能对比分析

1. 频谱效率比较

技术	理论频谱效率(bps/Hz)	实际增益
OFDM	log₂(1+SNR)	基础值
OFDMA	∑log₂(1+SNRᵢ)	多用户分集增益20-40%

2. 时延特性

• OFDM：

  • 固定帧结构
  • 单用户排队时延

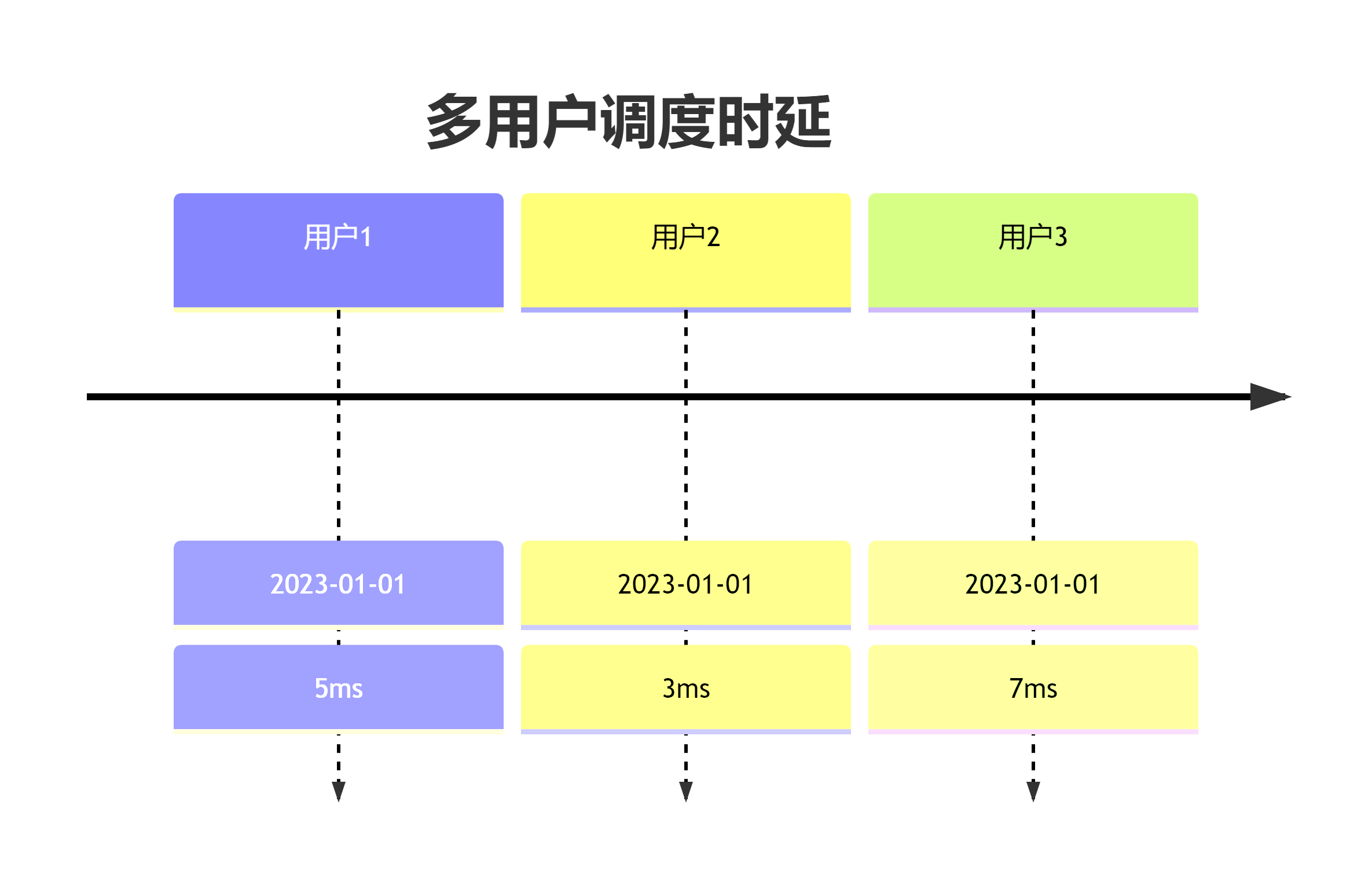

• OFDMA：


3. 实测数据对比（某运营商测试）

指标	OFDM系统	OFDMA系统
平均吞吐量	45Mbps	78Mbps
用户峰值速率	65Mbps	95Mbps
连接用户数	1	24
时延抖动	8ms	15ms

六、技术演进趋势

1. 最新发展

• NOMA-OFDMA：非正交多址叠加OFDMA

  • 功率域复用
  • 用户配对算法

• AI调度：

  # 基于强化学习的资源调度示例
  class DQNScheduler:
      def __init__(self):
          self.model = build_dqn_model()

      def allocate(self, channel_state):
          return self.model.predict(channel_state)


2. 6G前瞻技术

• OTFS（正交时频空间）：
  • 在时延-多普勒域处理
  • 与OFDMA兼容的帧结构

结语

OFDM与OFDMA的关系犹如"单车"与"公交系统"：OFDM提供了高效的传输车道（子载波），而OFDMA则是智能的交通调度系统。理解二者的区别与联系，对无线通信系统设计和优化至关重要。随着5G-Advanced和6G的发展，这两种技术将继续演进，在智能资源分配、感知通信一体化等方面展现更大潜力。

---
