白话LMS算法：从理论到实践
文章目录
1. 引言：什么是LMS算法
最小均方算法，简称LMS算法，是一种简单而强大的自适应滤波算法。想象一下你要在一个嘈杂的房间里听清某人的说话声，LMS算法就像一个"智能降噪耳机"，能够自动学习和消除背景噪声，让你专注于想要听的声音。
LMS算法由斯坦福大学的Bernard Widrow和Marcian Hoff于1960年提出，至今仍在信号处理、通信系统、控制系统等领域广泛应用。它的核心思想是：通过不断调整滤波器的参数，使得滤波器的输出与期望信号之间的误差平方最小化。
2. LMS算法的数学原理
2.1 基本概念
在LMS算法中，我们有一个自适应滤波器，它接收输入信号 x ( n ) x(n) x(n)，产生输出信号 y ( n ) y(n) y(n)。我们希望这个输出尽可能接近期望信号 d ( n ) d(n) d(n)。
输入信号 x(n) → 自适应滤波器 → 输出信号 y(n)
↓
与期望信号 d(n) 比较 → 误差信号 e(n)
↓
更新滤波器系数 w(n)
2.2 算法推导
2.2.1 滤波器输出
对于一个长度为 M M M的FIR（有限脉冲响应）滤波器，在时刻 n n n的输出为：
y ( n ) = ∑ i = 0 M − 1 w i ( n ) x ( n − i ) = w T ( n ) x ( n ) y(n) = \sum_{i=0}^{M-1} w_i(n)x(n-i) = \mathbf{w}^T(n)\mathbf{x}(n) y(n)=i=0∑M−1wi(n)x(n−i)=wT(n)x(n)
其中：
- w ( n ) = [ w 0 ( n ) , w 1 ( n ) , . . . , w M − 1 ( n ) ] T \mathbf{w}(n) = [w_0(n), w_1(n), ..., w_{M-1}(n)]^T w(n)=[w0(n),w1(n),...,wM−1(n)]T是滤波器系数向量
- x ( n ) = [ x ( n ) , x ( n − 1 ) , . . . , x ( n − M + 1 ) ] T \mathbf{x}(n) = [x(n), x(n-1), ..., x(n-M+1)]^T x(n)=[x(n),x(n−1),...,x(n−M+1)]T是输入信号向量
2.2.2 误差信号
误差信号定义为期望信号与滤波器输出之差：
e ( n ) = d ( n ) − y ( n ) = d ( n ) − w T ( n ) x ( n ) e(n) = d(n) - y(n) = d(n) - \mathbf{w}^T(n)\mathbf{x}(n) e(n)=d(n)−y(n)=d(n)−wT(n)x(n)
2.2.3 代价函数
LMS算法的目标是最小化均方误差：
J ( w ) = E [ e 2 ( n ) ] J(\mathbf{w}) = E[e^2(n)] J(w)=E[e2(n)]
其中 E [ ⋅ ] E[\cdot] E[⋅]表示数学期望。
2.2.4 最速下降法
使用最速下降法更新滤波器系数：
w ( n + 1 ) = w ( n ) − μ ∇ J ( w ( n ) ) \mathbf{w}(n+1) = \mathbf{w}(n) - \mu \nabla J(\mathbf{w}(n)) w(n+1)=w(n)−μ∇J(w(n))
其中 μ \mu μ是步长参数，控制收敛速度。
2.2.5 LMS近似
在实际应用中，我们用瞬时梯度代替真实梯度：
∇ ^ J ( w ( n ) ) = − 2 e ( n ) x ( n ) \hat{\nabla} J(\mathbf{w}(n)) = -2e(n)\mathbf{x}(n) ∇^J(w(n))=−2e(n)x(n)
这样就得到了LMS算法的核心更新公式：
w ( n + 1 ) = w ( n ) + 2 μ e ( n ) x ( n ) \mathbf{w}(n+1) = \mathbf{w}(n) + 2\mu e(n)\mathbf{x}(n) w(n+1)=w(n)+2μe(n)x(n)
3. LMS算法流程
下面是LMS算法的完整流程图：
算法步骤：
- 初始化滤波器系数 w ( 0 ) = 0 \mathbf{w}(0) = \mathbf{0} w(0)=0
- 对于每个时间点
n
=
0
,
1
,
2
,
.
.
.
n=0,1,2,...
n=0,1,2,...：
- 读取输入向量 x ( n ) \mathbf{x}(n) x(n)和期望信号 d ( n ) d(n) d(n)
- 计算滤波器输出： y ( n ) = w T ( n ) x ( n ) y(n) = \mathbf{w}^T(n)\mathbf{x}(n) y(n)=wT(n)x(n)
- 计算误差： e ( n ) = d ( n ) − y ( n ) e(n) = d(n) - y(n) e(n)=d(n)−y(n)
- 更新滤波器系数： w ( n + 1 ) = w ( n ) + 2 μ e ( n ) x ( n ) \mathbf{w}(n+1) = \mathbf{w}(n) + 2\mu e(n)\mathbf{x}(n) w(n+1)=w(n)+2μe(n)x(n)
4. LMS算法的应用场景
LMS算法因其简单性和鲁棒性，在众多领域中得到应用：
系统识别: 识别未知系统的特性，如电话线路特性、房间声学特性等。
自适应噪声消除: 从含噪信号中提取有用信号，如降噪耳机、心电图去噪等。
预测： 基于过去数据预测未来值，如股票价格预测、天气预报等。
通信系统： 信道均衡、回声消除等。
5. 典型案例：系统识别
让我们通过一个完整的Python示例来展示LMS算法在系统识别中的应用。
5.1 问题描述
假设我们有一个未知的系统（比如一个房间的声学特性），我们想用一个自适应滤波器来识别这个系统的特性。未知系统可以表示为一个FIR滤波器。
5.2 完整Python代码
import numpy as np
import matplotlib.pyplot as plt
from scipy import signal
# 设置中文字体和样式
plt.rcParams['font.sans-serif'] = ['Arial Unicode MS'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False # 用来正常显示负号
plt.close('all')
class LMSFilter:
"""LMS自适应滤波器实现"""
def __init__(self, filter_length, step_size):
"""
初始化LMS滤波器
参数:
filter_length: 滤波器长度
step_size: 步长参数μ
"""
self.M = filter_length
self.mu = step_size
self.w = np.zeros(filter_length) # 滤波器系数
self.error_history = [] # 误差历史记录
self.mse_history = [] # 均方误差历史记录
def filter(self, x):
"""计算滤波器输出"""
return np.dot(self.w, x)
def update(self, x, d):
"""
更新滤波器系数
参数:
x: 输入向量
d: 期望信号
返回:
y: 滤波器输出
e: 误差
"""
y = self.filter(x)
e = d - y
self.w += 2 * self.mu * e * x
self.error_history.append(e)
return y, e
def compute_mse(self, window=100):
"""计算滑动窗口的均方误差"""
if len(self.error_history) < window:
return np.mean(np.array(self.error_history)**2)
mse_values = []
for i in range(window, len(self.error_history)):
window_errors = self.error_history[i-window:i]
mse_values.append(np.mean(np.array(window_errors)**2))
self.mse_history = mse_values
return mse_values
def system_identification_demo():
"""系统识别演示"""
# 参数设置
np.random.seed(42) # 设置随机种子以确保结果可重现
N = 2000 # 信号长度
M = 32 # 滤波器长度
mu = 0.01 # 步长
# 生成测试信号 - 白噪声
x = np.random.randn(N)
# 定义未知系统（我们想要识别的目标系统）
# 使用一个简单的低通滤波器作为未知系统
unknown_system = signal.firwin(M, 0.3) # 截止频率0.3的低通滤波器
# 通过未知系统生成期望信号（加入少量噪声模拟真实环境）
d = signal.lfilter(unknown_system, 1, x) + 0.01 * np.random.randn(N)
# 初始化LMS滤波器
lms = LMSFilter(M, mu)
# LMS自适应过程
y_output = np.zeros(N)
for n in range(M, N):
# 获取当前输入向量
x_vec = x[n:n-M:-1] if n >= M else x[n::-1]
# 更新滤波器
y, e = lms.update(x_vec, d[n])
y_output[n] = y
# 计算收敛过程中的MSE
lms.compute_mse()
# 可视化结果
plt.figure(figsize=(15, 10))
# 1. 显示未知系统与识别系统的系数对比
plt.subplot(2, 2, 1)
plt.plot(unknown_system, 'b-o', linewidth=2, markersize=4, label='未知系统')
plt.plot(lms.w, 'r--s', linewidth=2, markersize=4, label='LMS识别')
plt.xlabel('系数索引')
plt.ylabel('系数值')
plt.title('系统系数对比')
plt.legend()
plt.grid(True)
# 2. 显示误差收敛过程
plt.subplot(2, 2, 2)
plt.plot(lms.error_history[:500], 'g', linewidth=1)
plt.xlabel('迭代次数')
plt.ylabel('瞬时误差')
plt.title('误差收敛过程 (前500次迭代)')
plt.grid(True)
# 3. 显示均方误差收敛
plt.subplot(2, 2, 3)
plt.plot(lms.mse_history, 'r', linewidth=2)
plt.xlabel('迭代次数')
plt.ylabel('均方误差 (MSE)')
plt.title('均方误差收敛过程')
plt.yscale('log')
plt.grid(True)
# 4. 显示最终输出与期望信号的对比
plt.subplot(2, 2, 4)
n_show = 200 # 显示最后200个样本
plt.plot(d[-n_show:], 'b-', linewidth=2, label='期望信号')
plt.plot(y_output[-n_show:], 'r--', linewidth=2, label='滤波器输出')
plt.xlabel('样本索引')
plt.ylabel('幅度')
plt.title('输出信号对比 (最后200个样本)')
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.show()
# 性能评估
final_mse = np.mean(np.array(lms.error_history[-100:])**2)
coefficient_error = np.linalg.norm(unknown_system - lms.w)
print("=" * 50)
print("LMS系统识别性能评估")
print("=" * 50)
print(f"最终均方误差 (MSE): {final_mse:.6f}")
print(f"系数误差范数: {coefficient_error:.6f}")
print(f"收敛后的稳态误差: {np.mean(np.abs(lms.error_history[-10:])):.6f}")
return lms, unknown_system
# 运行演示
if __name__ == "__main__":
lms_filter, true_system = system_identification_demo()
代码运行结果：
==================================================
LMS系统识别性能评估
==================================================
最终均方误差 (MSE): 0.000166
系数误差范数: 0.009000
收敛后的稳态误差: 0.013854

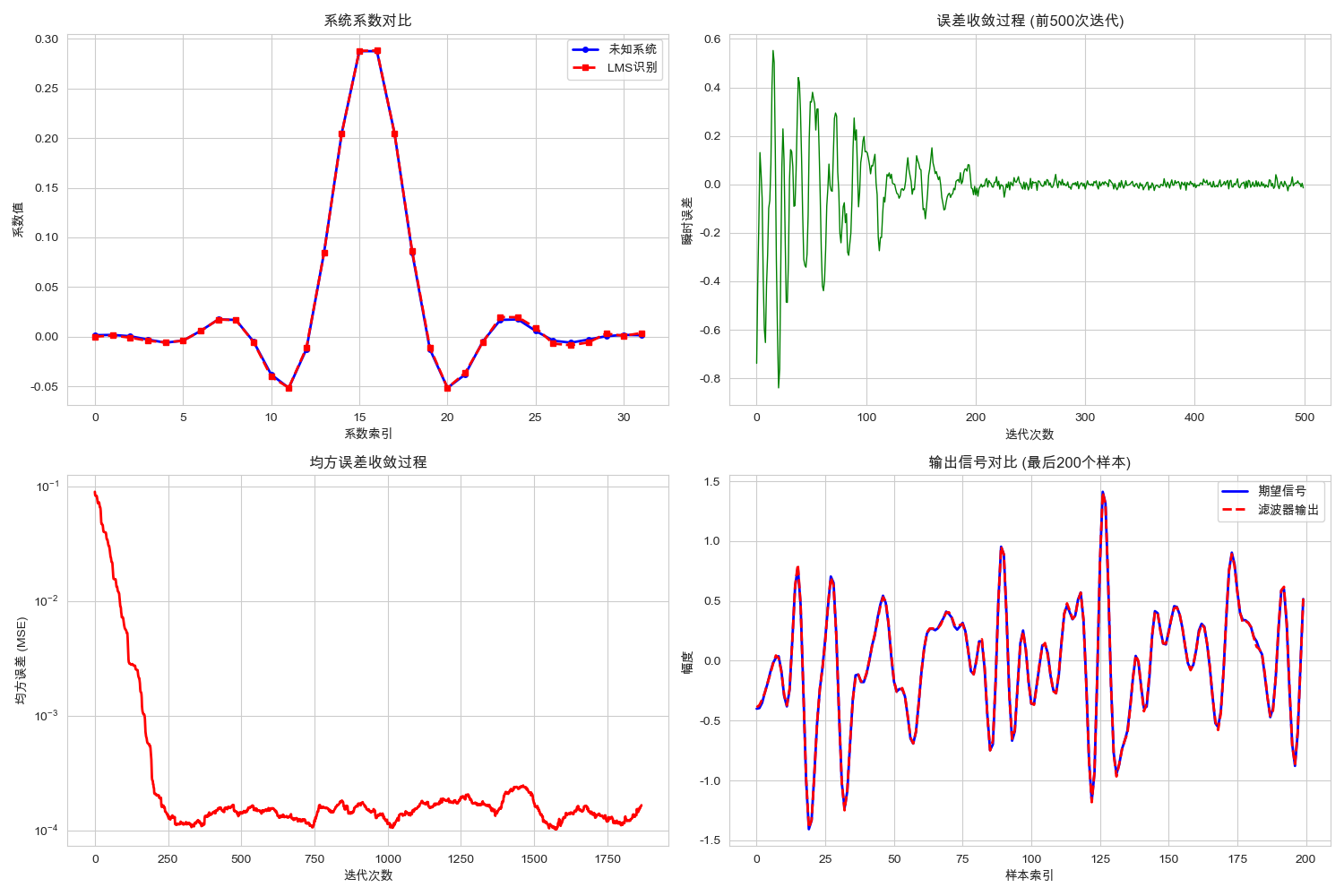

可视化结果：
从打印和可视化结果，可以看到LMS算法收敛的很好，效果很不错
5.3 步长参数影响分析
让我们进一步研究步长参数 μ \mu μ对LMS算法性能的影响：
import numpy as np
import matplotlib.pyplot as plt
from scipy import signal
# 设置中文字体和样式
plt.rcParams['font.sans-serif'] = ['Arial Unicode MS']
plt.rcParams['axes.unicode_minus'] = False
plt.close('all')
class LMSFilter:
"""LMS自适应滤波器实现"""
def __init__(self, filter_length, step_size):
"""
初始化LMS滤波器
参数:
filter_length: 滤波器长度
step_size: 步长参数μ
"""
self.M = filter_length
self.mu = step_size
self.w = np.zeros(filter_length) # 滤波器系数
self.error_history = [] # 误差历史记录
self.mse_history = [] # 均方误差历史记录
def filter(self, x):
"""计算滤波器输出"""
return np.dot(self.w, x)
def update(self, x, d):
"""
更新滤波器系数
参数:
x: 输入向量
d: 期望信号
返回:
y: 滤波器输出
e: 误差
"""
y = self.filter(x)
e = d - y
# 添加数值稳定性检查
if np.any(np.isnan(x)) or np.isnan(d) or np.isnan(y):
return y, 0
self.w += 2 * self.mu * e * x
self.error_history.append(e)
return y, e
def compute_mse(self, window=100):
"""计算滑动窗口的均方误差"""
if len(self.error_history) < window:
current_mse = np.mean(np.square(self.error_history))
self.mse_history.append(current_mse)
return current_mse
mse_values = []
for i in range(window, len(self.error_history)):
window_errors = self.error_history[i-window:i]
# 使用更稳定的计算方法
squared_errors = np.square(np.array(window_errors, dtype=np.float64))
current_mse = np.mean(squared_errors)
# 检查数值是否合理
if not np.isfinite(current_mse) or current_mse > 1e10:
# 如果数值过大，使用上一个有效值
if mse_values:
current_mse = mse_values[-1]
else:
current_mse = 1.0
mse_values.append(current_mse)
self.mse_history = mse_values
return mse_values
def step_size_analysis():
"""分析步长参数对LMS性能的影响"""
# 使用更保守的步长参数范围
step_sizes = [0.001, 0.005, 0.01, 0.02]
colors = ['blue', 'green', 'red', 'purple']
plt.figure(figsize=(12, 8))
for i, mu in enumerate(step_sizes):
print(f"测试步长 μ = {mu}")
# 生成测试信号
np.random.seed(42)
N = 2000
M = 32
x = np.random.randn(N)
unknown_system = signal.firwin(M, 0.3)
d = signal.lfilter(unknown_system, 1, x) + 0.01 * np.random.randn(N)
# LMS滤波
lms = LMSFilter(M, mu)
for n in range(M, N):
x_vec = x[n-M+1:n+1]
lms.update(x_vec, d[n])
# 计算MSE历史
lms.compute_mse(window=50)
# 绘制收敛曲线
if len(lms.mse_history) > 0:
mse_to_plot = lms.mse_history
# 处理可能的无穷大值
mse_to_plot = [x if np.isfinite(x) and x < 1e10 else 1.0 for x in mse_to_plot]
plt.plot(mse_to_plot,
color=colors[i],
linewidth=2,
label=f'μ = {mu}')
plt.xlabel('迭代次数')
plt.ylabel('均方误差 (MSE)')
plt.title('不同步长参数下的收敛性能比较')
plt.yscale('log')
plt.legend()
plt.grid(True)
plt.show()
# 运行演示
if __name__ == "__main__":
print("\n运行步长参数分析...")
step_size_analysis()
运行结果：
运行步长参数分析...
测试步长 μ = 0.001
测试步长 μ = 0.005
测试步长 μ = 0.01
测试步长 μ = 0.02

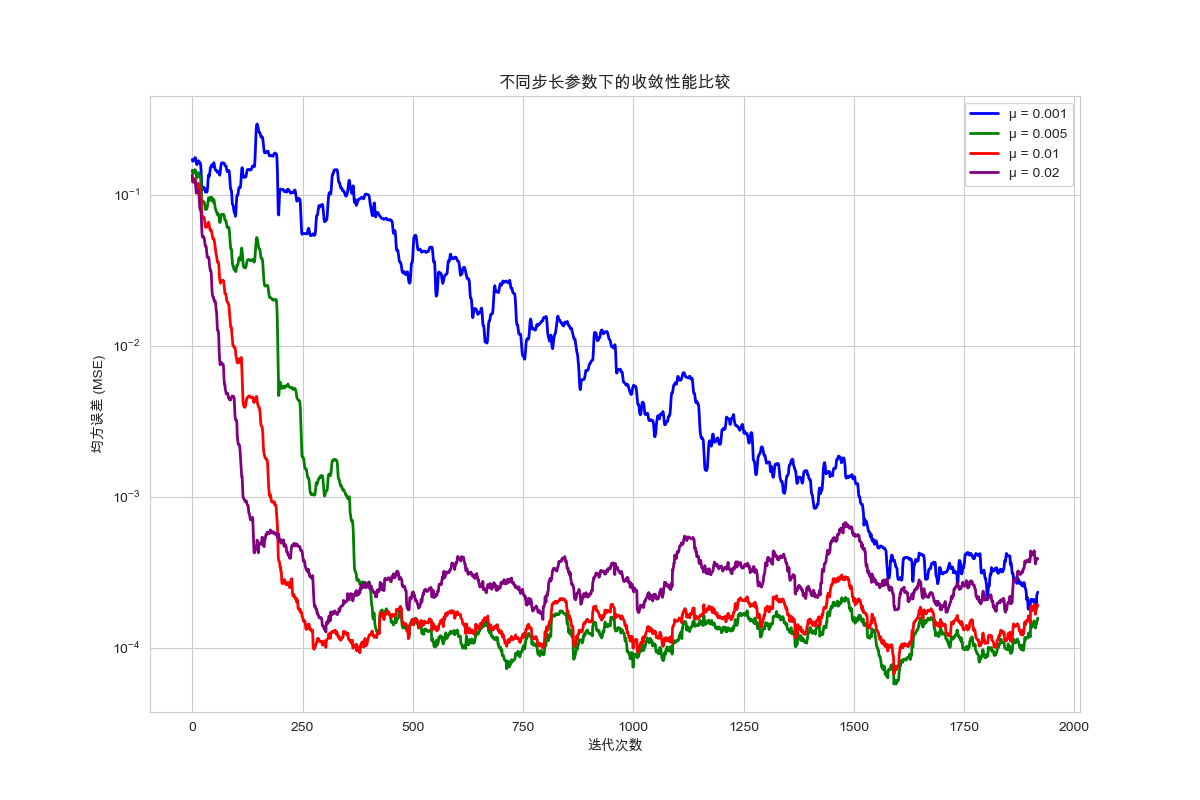

可视化结果
通过可视化结果，可以很清楚的看到步长越大收敛越快，但要注意过大的步长会导致不稳定。
5.4 结果分析
通过运行上述代码，我们可以观察到：
- 系数收敛：LMS滤波器的系数逐渐收敛到未知系统的真实系数
- 误差下降：瞬时误差和均方误差随着迭代逐渐减小
- 步长影响：步长越大收敛越快，但过大的步长会导致不稳定
6. LMS算法的变体与改进
6.1 归一化LMS (NLMS)
为了解决输入信号功率变化带来的问题，NLMS算法将步长归一化：
w ( n + 1 ) = w ( n ) + μ ϵ + ∥ x ( n ) ∥ 2 e ( n ) x ( n ) \mathbf{w}(n+1) = \mathbf{w}(n) + \frac{\mu}{\epsilon + \|\mathbf{x}(n)\|^2} e(n)\mathbf{x}(n) w(n+1)=w(n)+ϵ+∥x(n)∥2μe(n)x(n)
其中 ϵ \epsilon ϵ是一个小常数，防止除零。
6.2 泄漏LMS
为了防止系数漂移，加入泄漏因子：
w ( n + 1 ) = ( 1 − μ γ ) w ( n ) + 2 μ e ( n ) x ( n ) \mathbf{w}(n+1) = (1-\mu\gamma)\mathbf{w}(n) + 2\mu e(n)\mathbf{x}(n) w(n+1)=(1−μγ)w(n)+2μe(n)x(n)
7. 总结
LMS算法以其简单性、计算效率高、易于实现等优点，成为自适应信号处理中最经典的算法之一。通过本文的学习，我们了解到：
- 核心思想：通过梯度下降最小化均方误差
- 关键参数：步长 μ \mu μ平衡收敛速度与稳定性
- 应用广泛：系统识别、噪声消除、预测等
- 实践验证：Python代码展示了算法在实际问题中的应用
虽然LMS算法收敛速度相对较慢，且对输入信号统计特性敏感，但其简单性和鲁棒性使其在众多实际工程问题中仍然是首选方案。
学习建议：理解LMS算法是学习更复杂自适应算法（如RLS、Kalman滤波等）的基础，建议读者通过修改代码参数来深入理解算法特性。
