傅里叶变换：连接时域与频域的数学桥梁

傅里叶变换：连接时域与频域的数学桥梁

---

一、数学原理剖析

1.1 从傅里叶级数到傅里叶变换

对于周期为$T$的函数$f(t)$，傅里叶级数展开为：
$$f(t)=\sum _{n=-\infty }^{\infty }{c}_n{e}^{in{\omega }_{0}t}$$
其中基频${\omega }_0=2\pi /T$，系数：
$$c_n=\frac{1}{T}{\int }_{-T/2}^{T/2}f(t)e^{-in{\omega }_{0}t}dt$$

当周期$T\to \infty$时，离散求和转为积分形式，得到傅里叶变换对：
$$F(\omega )={\int }_{-\infty }^{\infty }f(t)e^{-i\omega t}dt(\text{正变换})$$
$$f(t)=\frac{1}{2\pi }{\int }_{-\infty }^{\infty }F(\omega )e^{i\omega t}d\omega (\text{逆变换})$$

1.2 关键数学特性

• 正交性：复指数函数构成正交基
  $${\int }_{-\infty }^{\infty }{e}^{i{\omega }_{1}t}{e}^{-i{\omega }_{2}t}dt=2\pi \delta ({\omega }_1-{\omega }_2)$$
• 卷积定理：时域卷积等价于频域乘积
• 能量守恒：Parseval定理保证时频域能量守恒

---

二、物理意义解读

2.1 信号频谱分析

将任意信号分解为不同频率的正弦分量，例如：

• 音频信号：分解为基频与泛音
• 图像信号：空间频率对应纹理特征

2.2 典型应用场景

• 滤波器设计：在频域进行噪声抑制
• 信号压缩：保留主要频率成分
• 微分方程求解：将微分运算转为代数运算

---

三、时频关系动态可视化

3.1 Python实现代码

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation

# 生成时域信号
t = np.linspace(0, 2*np.pi, 1000)
freqs = [1, 3, 5]  # 信号频率成分
amps = [0.6, 0.3, 0.1]  # 对应幅度

# 创建画布
fig, (ax1, ax2) = plt.subplots(2, 1, figsize=(10,6))

# 初始化绘图元素
line, = ax1.plot([], [], lw=2)
bars = ax2.bar(freqs, np.zeros_like(freqs), width=0.3)

# 配置坐标轴
ax1.set_xlim(0, 2*np.pi)
ax1.set_ylim(-1.2, 1.2)
ax2.set_ylim(0, 0.7)

# 动画更新函数
def animate(frame):
    current_amps = [a * min(1, frame/50) for a in amps]
    signal = sum(a*np.sin(n*t) for n,a in zip(freqs, current_amps))
    line.set_data(t, signal)

    for bar, h in zip(bars, current_amps):
        bar.set_height(h)
    return line, *bars

ani = FuncAnimation(fig, animate, frames=100, interval=50)
plt.show()

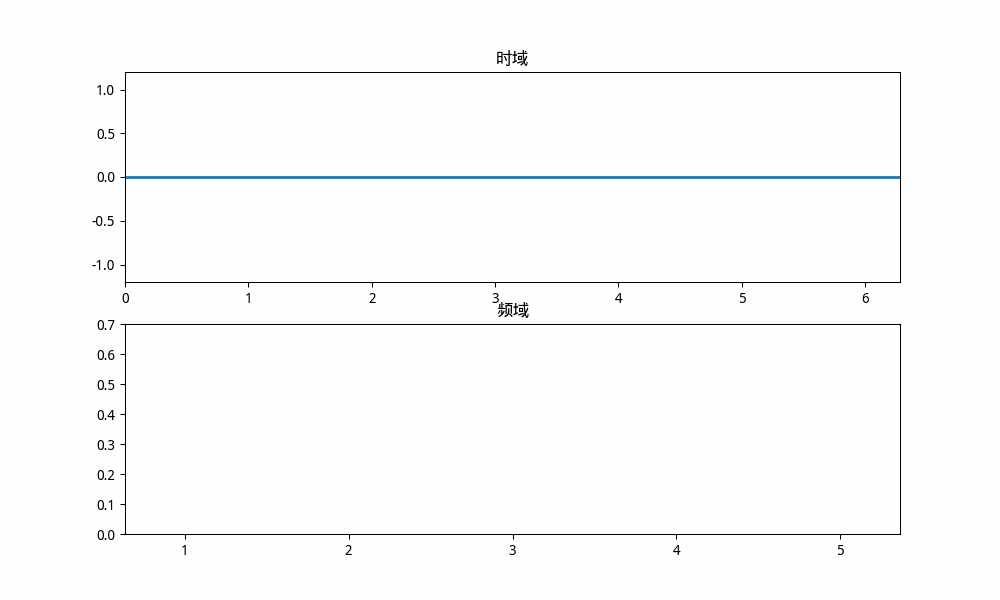

3.2 时域与频域以及频率合成展示

用一个动态图直观展示一下吧。

该动画展示三个频率分量（1Hz、3Hz、5Hz）逐步叠加形成复合信号的过程：

• 上半部：时域波形从简单正弦波逐渐变为复杂波形
• 下半部：频域幅度谱实时显示各频率成分的强度
• 直观体现时域叠加对应频域能量分布的对应关系

---

四、工程实现要点

实际应用中采用快速傅里叶变换（FFT）算法：

from scipy.fft import fft, fftfreq

N = 1000  # 采样点数
T = 1/500  # 采样间隔
y = np.sin(50*2*np.pi*t) + 0.5*np.sin(80*2*np.pi*t)

yf = fft(y)
xf = fftfreq(N, T)[:N//2]

plt.plot(xf, 2.0/N * np.abs(yf[0:N//2]))
plt.xlabel('Frequency (Hz)')
plt.ylabel('Amplitude')

---

结语

傅里叶变换架起了时域分析与频域分析的桥梁，其深刻的数学内涵与广泛的应用价值使其成为现代信号处理的基石。理解其正交分解的本质，掌握时频转换的对应关系，对从事相关领域的研究与工程实践具有重要意义。
