进行仿真实验,从某多频率信号中提取指定频率信号,并计算其幅值。具体如下:
生成仿真信号x0,含3频率f0、f1、f2,其中f0为待提取频率;
进行陷波器设计,在指定频率f0与采样频率fs计算陷波数字频率;
将原始信号x0通过陷波器,去除f0频率成分,生成中间信号x1;
将原始信号x0减去中间信号x1,得到只包含f0成分的最终信号x2;
将x2的一个采样周期(f0)进行面积积分,利用正弦波面积积分法计算其幅值(对于正弦波X=Asin(2πft),其单个整周期面积为2A/fπ)。
仿真代码:
%% 原始信号
fs = 500; % 采样频率
Ts = 1/fs; % 采样周期
t = Ts:Ts:600; % 采集10min的数据
len = length(t); % 数据长度
f0 = 1; A0 = 10;% 三个频率成分,f0为要提取的成分,A0为对应幅值待测
f1 = 5; A1 = 2;
f2 = 10; A2 = 1;
x0 = A0*sin(2*pi*f0*t)+A1*sin(2*pi*f1*t)+A2*sin(2*pi*f2*t); % 原始信号(由三个频率成分组成,f0为待提取成分)

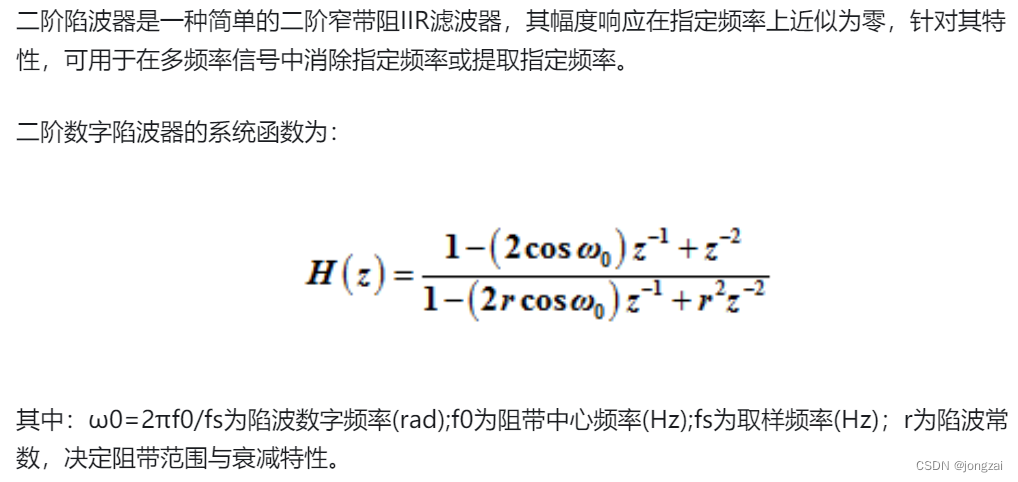

%% 陷波器设计
w0 = 2*pi*f0/fs; % 陷波器数字频率(弧度单位)
r = 0.999; % 滤波常数,决定陷波器阻带与衰减特性
b_iir = [1 -2*cos(w0) 1];
a_iir = [1 -2*r*cos(w0) r*r];
figure % 陷波器幅频特性与相频特性
freqz(b_iir,a_iir,1024*16)
%% 陷波器滤波
x1 = filter(b_iir,a_iir,x0); %陷波器滤波,去除f0成分
x2 = x0 - x1; % 滤波结果同原信号相减,提取f0成分
%% 滤波结果分析
NFFT = 2^(nextpow2(len)+5); % 进行FFT变换所用数,此处的+5为提高频谱分辨率所加
Y0 = fft(x0,NFFT)/len; % 进行FFT变换与归一化(滤波前信号)
Y2 = fft(x2,NFFT)/len; % 进行FFT变换与归一化(滤波后信号)
f = fs/2*linspace(0,1,NFFT/2+1); % FFT结果对应频率值
% 时域
n1 = 1:10*fs; % 显示前10s的时域数据
figure
plot(t(n1),x0(n1),t(n1),x2(n1))
title('\fontname{微软雅黑}\fontsize{10}时域')
xlabel('\fontname{微软雅黑}\fontsize{10}时间(s)')
ylabel('\fontname{微软雅黑}\fontsize{10}波形')
legend('\fontname{微软雅黑}\fontsize{10}滤波前','\fontname{微软雅黑}\fontsize{10}滤波后')
grid on
% 频域
n2 = find(f<15); % 显示0-15Hz的频域数据
figure
plot(f(n2),2*abs(Y0(n2)),'-o',f(n2),2*abs(Y2(n2)),'-*')
title('\fontname{微软雅黑}\fontsize{10}频域')
xlabel('\fontname{微软雅黑}\fontsize{10}频率(Hz)')
ylabel('\fontname{微软雅黑}\fontsize{10}幅值')
legend('\fontname{微软雅黑}\fontsize{10}滤波前','\fontname{微软雅黑}\fontsize{10}滤波后')
grid on
%% 提取f0成分幅值(面积积分法)
jj = 0;A = 0;sumx = 0;t2 = 0;
for ii = 1:len
sumx = sumx + abs(x2(ii))*Ts; % 面积积分
if rem(ii,1/f0*fs)==0 % 在每个整采样周期进行解算
jj = jj+1;
A(jj) = sumx*f0*pi/2; % 利用面积积分结果计算正弦波幅值
t2(jj) = t(ii); % 每次计算对应时刻
sumx = 0;
end
end
figure
plot(t2,A);
title('\fontname{微软雅黑}\fontsize{10}面积积分法提取幅值')
xlabel('\fontname{微软雅黑}\fontsize{10}时间(s)')
ylabel('\fontname{微软雅黑}\fontsize{10}幅值')
grid on
