材质

材质就是BRDF，BRDF定义了光线与物体如何交互，从而不同的材质产生了不同的视觉效果

  • BRDF的R指的是反射(Reflection)，但折射显然不是反射。
  • BTDF的T指的是折射(Transmitte)。
  • BRDF和BTDF统称为BSDF，这里的S指的是散射(Scatter)。

Diffuse / Lambertian Material(BRDF) 漫反射

首先认为现在在研究的这个漫反射材质是均匀的，这也意味着：

  • 假设入射光是各个方向均匀射向这个着色点的，并且每一个入射光的光强都是相同的；

  • 同时在着色点上，光是均匀地被反射到每个方向；

  • 着色点本身既不发光，也不吸收光。

在这里插入图片描述

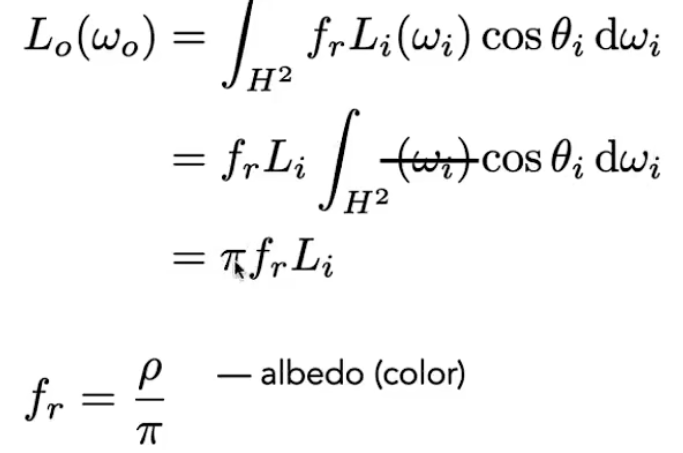

我们可以定义一个名为反射率这么一个该概念，英文名为albedo(color)，albedo可以是单通道的一个数，也可以是三个数RGB，我们定义他的范围在[0，1]区间内，引入不同颜色BRDF，所以这个BRDF的值就是fr,范围为[0, 1 / pi]

镜面折射（Specular Refraction）

Snell’s Law

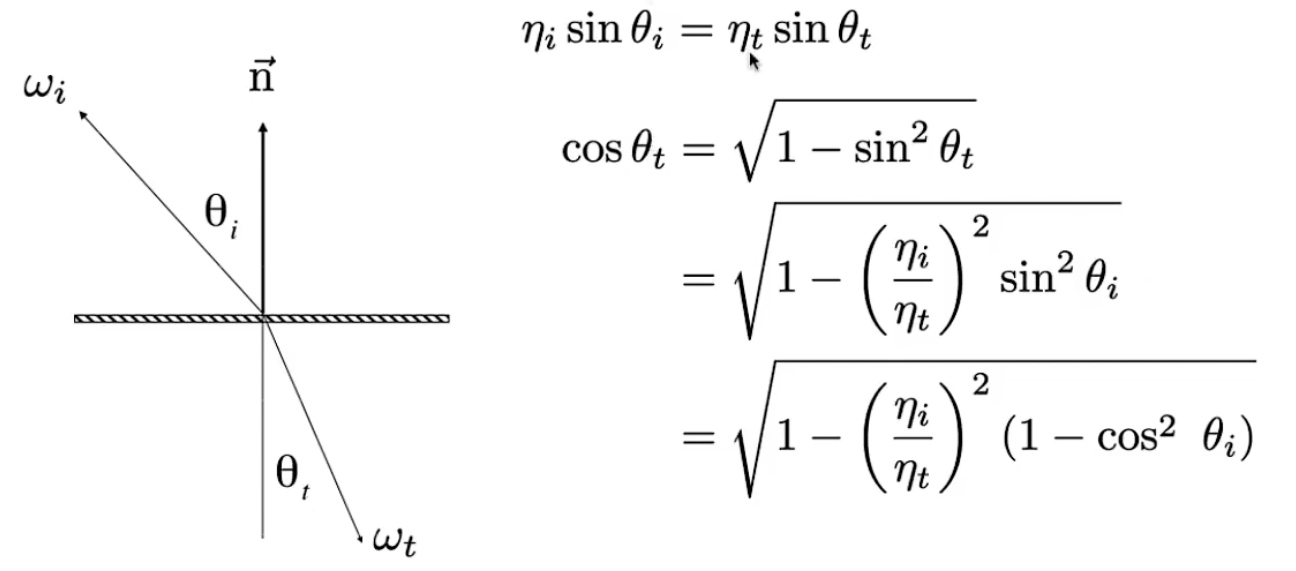

在这里插入图片描述

如果结果不是一个实数，则说明折射不会发生，也就是入射的介质的折射率大于折射的介质的折射率，这种情况就可能出现没有折射这种现象，这种现象也成为全反射现象。

Snell’s Window

在这里插入图片描述

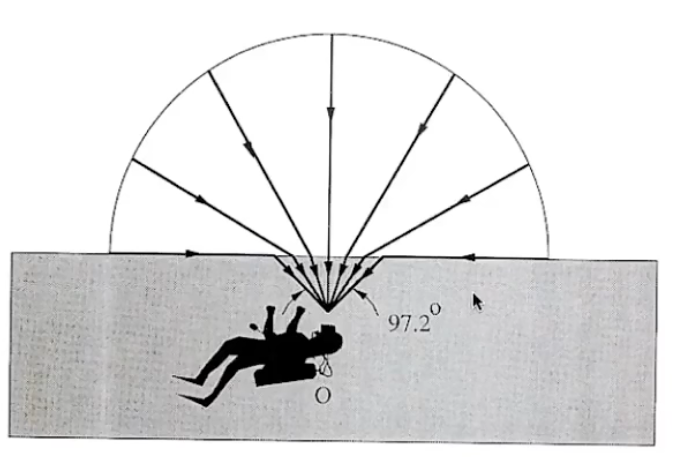

当人从水里外天空看的时候，只能看到一个锥形的范围，锥形范围之外的都看不见，就是因为发生了全反射现象

Fresnel Reflection / Term(菲涅尔项)

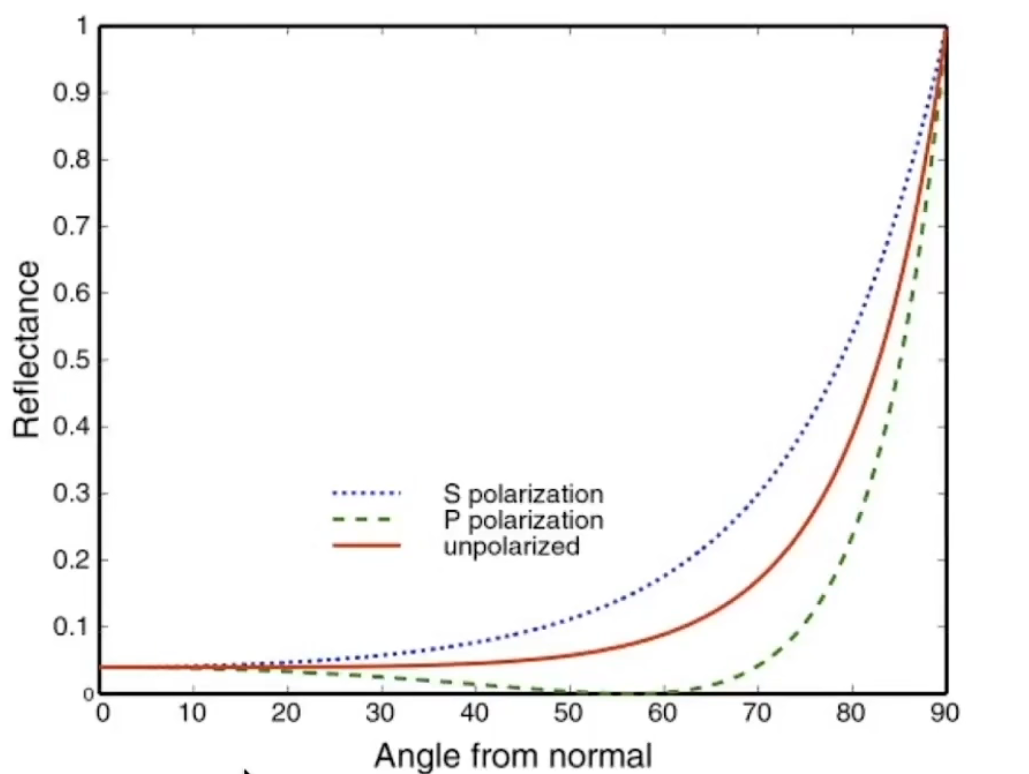

光线照射到物体表面后，一部分发生折射，一部分发生反射。那么发生反射部分的比例是多少，可以用菲涅尔项来描述。

  • 如果一根入射光线和物体表面几乎平行，就认为大量能量会被反射。上图中光线与法线角度成90度就是表示光线与物体表面平行。
  • 如果入射光线和物体表面垂直，就会有更多能量会穿过物体，发生折射，反射的能量就会比较少。

在这里插入图片描述

简化的计算公式

R （ θ ） = R 0 + ( 1 − R 0 ) ( 1 − c o s θ ) 5 R（\theta） = R_0 + (1-R_0)(1-cos\theta)^5 R（θ）=R0​+(1−R0​)(1−cosθ)5

R 0 = ( n 1 − n 2 n 1 + n 2 ) R_0 = \left( \frac{n_1-n_2}{n_1+n_2} \right) R0​=(n1​+n2​n1​−n2​​)

微表面材质(Microfacet BRDF)

几何表面的凹凸变化在远处看来就是材质，关键是微表面法线的分布：

在这里插入图片描述

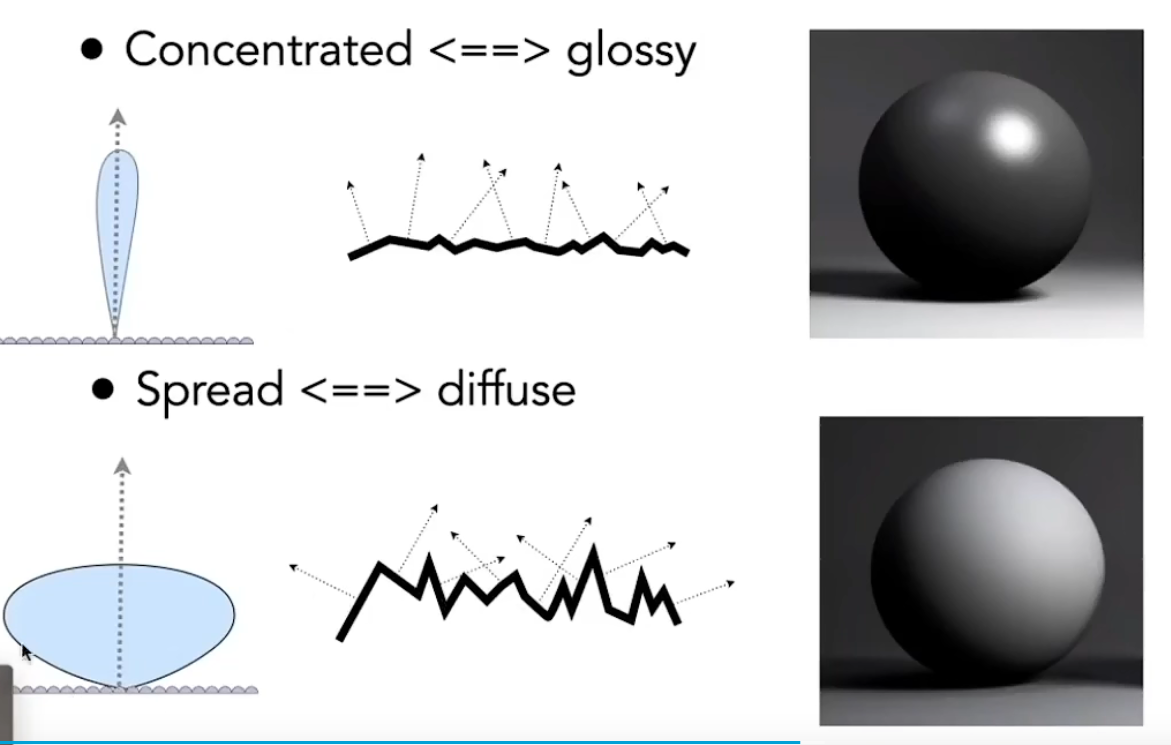

第一个材质的法线朝向都大致朝上，所以是glossy材质

第二个的法线朝向差异明显，属于漫反射材质

在这里插入图片描述

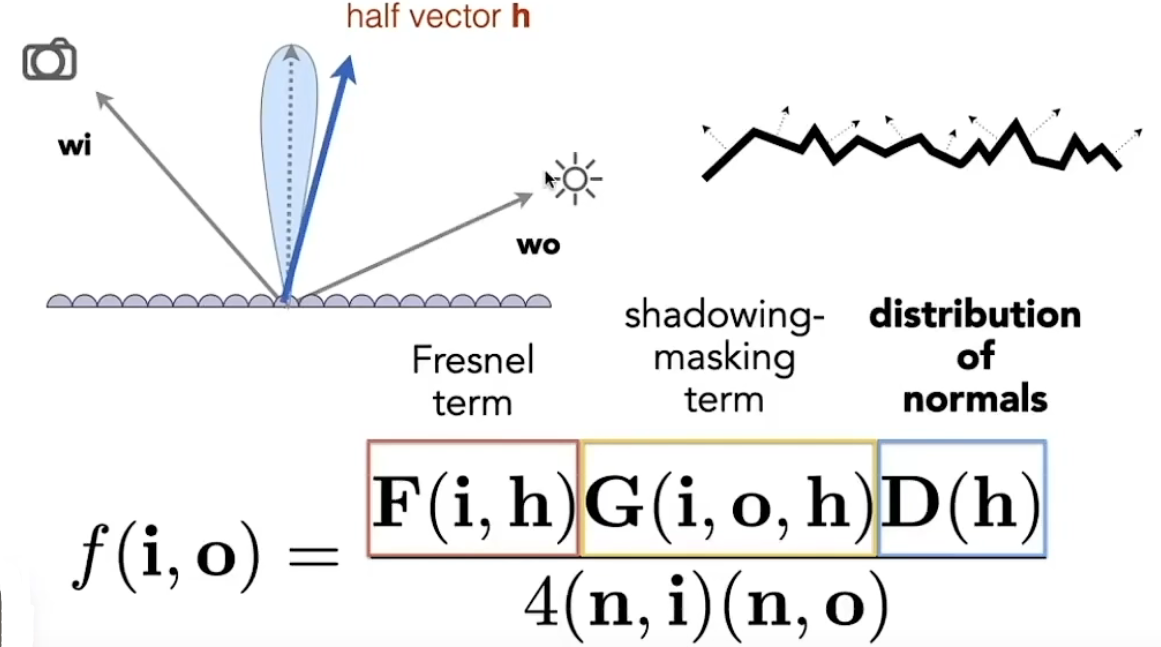

只有半程向量与法线方向附近，微表面才会反射

  • F：菲涅尔项，根据入射方向、半程向量得到反射比例。
  • G： 几何项， 反射的过程中，有一部分的光被自身几何结构遮挡了，有多少比例的反射光没有被遮挡。光几乎是平行着物体表面，打到这个物体表面上时容易发生这种自投影(自遮挡)的现象
  • D：法线分布函数，在所有的分布里，有多少比例的微平面的法线方向沿着半程向量。

各向同性和各向异性Isotropic / Anisotropic Materials(BRDFs)

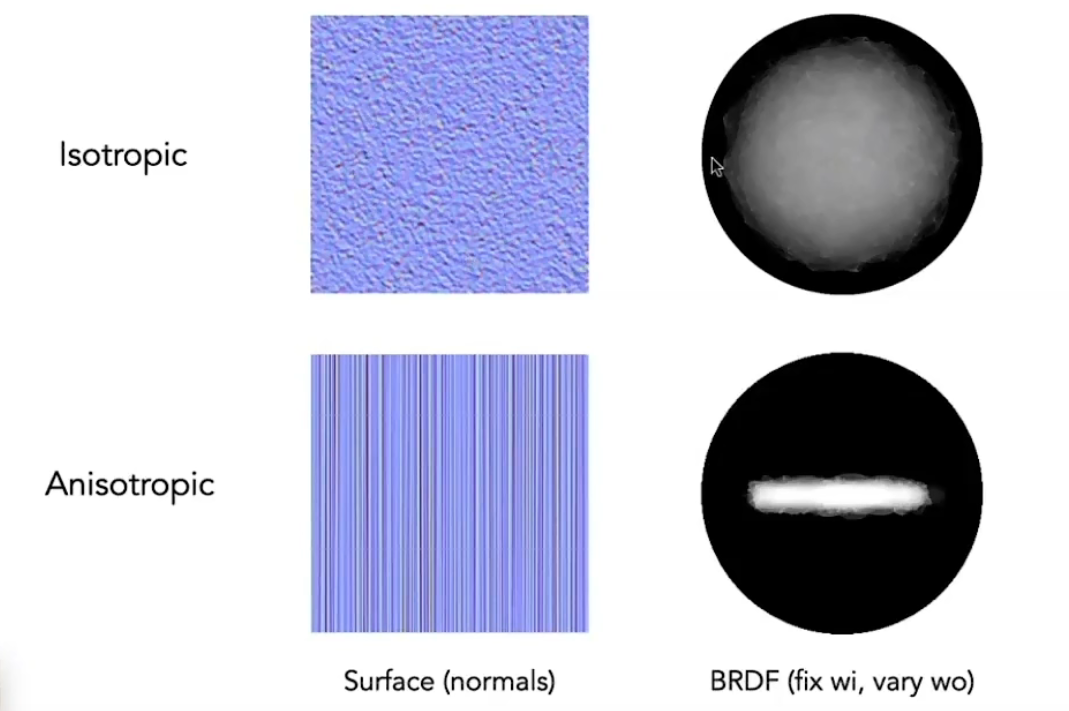

在这里插入图片描述

在方位角上旋转，得到的不是相同的BRDF，就将其成为各向异性（Anisotropic）的材质。

就是在一个平面上有一对入射角和出射角，可知他们的半程向量是垂直于平面的，这时半程向量的方向不动，旋转这对角，这时他们相对的位置没有变化。

BRDFS的性质

  1. BRDF的值非负
    f r ( w i → w r ) > 0 f_r(w_i → w_r) > 0 fr​(wi​→wr​)>0

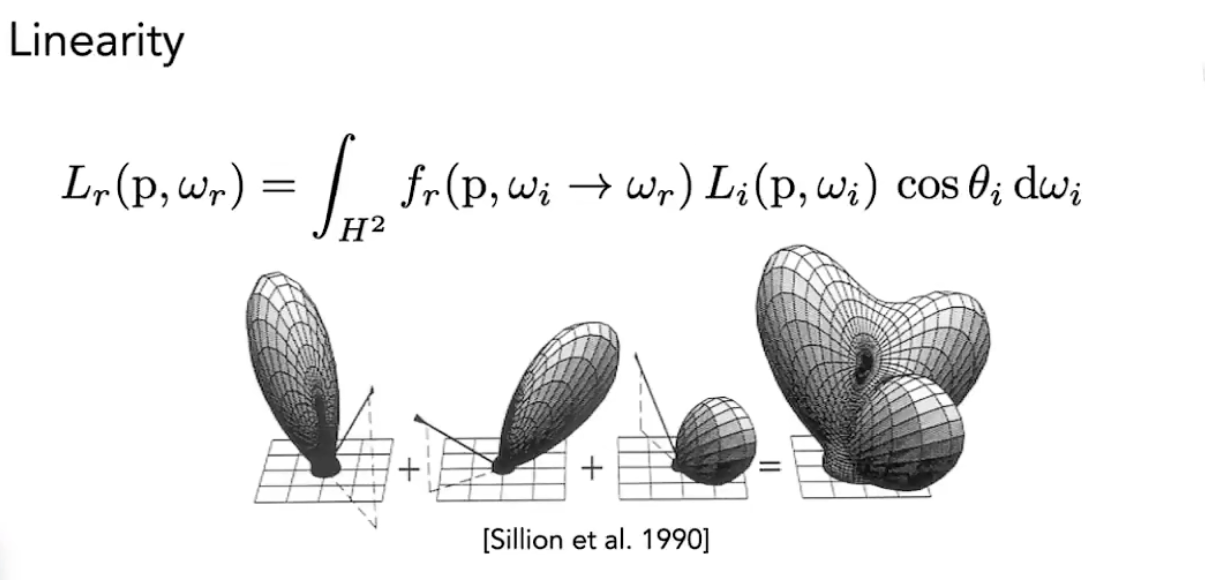

  2. 可以拆分计算

在这里插入图片描述

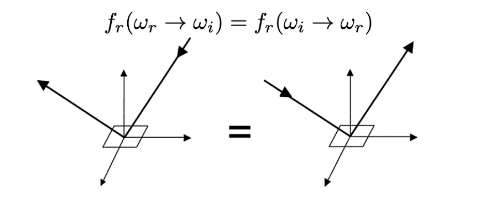

  1. 可逆性

在这里插入图片描述

  1. 能量守恒

在这里插入图片描述

基于图像的 BRDF 测量

确定一个相机，确定一个光源。使用光源从四面八方照射物体，再用相机从四面八方取拍它，这样就可以覆盖BRDF的所有可能的输入方向和输出方向

提升效率：

  • 同向异性表面将维度从 4D 降低到 3D
  • 考虑到可逆性，又可以将测量次数砍掉一半

渲染高级话题

无偏路径追踪

无偏蒙特卡洛技术拿到的期望值，都是对的，不管采样多少次

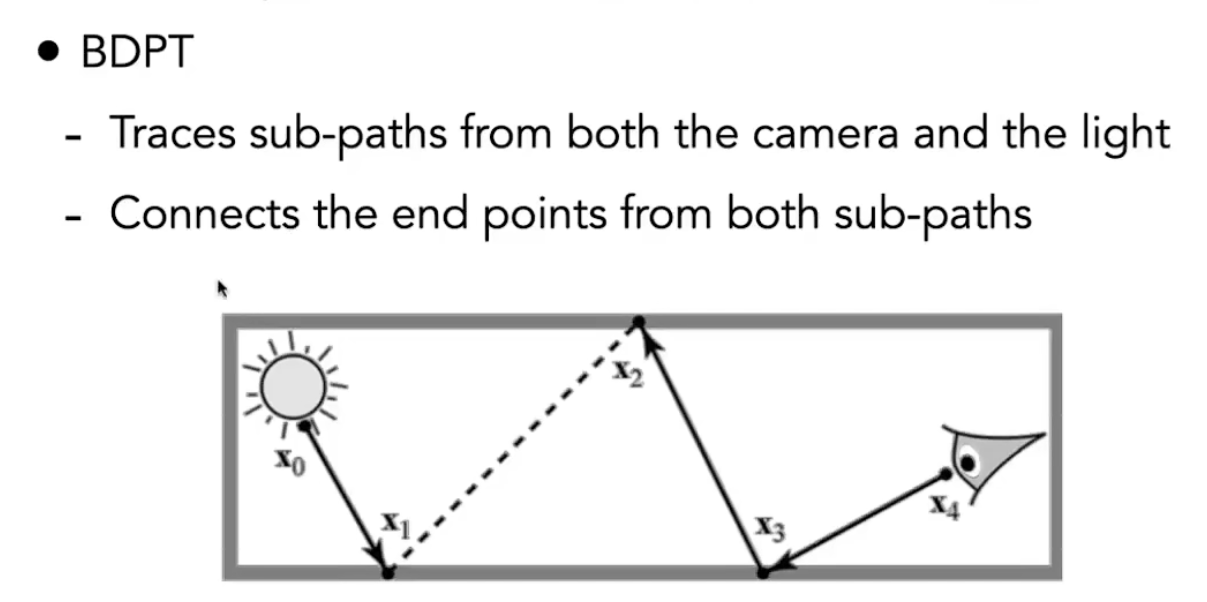

双向光线追踪（BDPT）

很难实现，并且很慢，适用于光线传播很复杂

在这里插入图片描述

Metropolis光线传播

适用于复杂的、困难的光路传播，可以通过扰动产生一条新路径

但是所有操作都是局部的，各个像素收敛不同，结果会很脏

有偏路径追踪

光子映射（Photon Mapping）

适用于高光反射和生成聚焦

步骤：

  1. 从光源发射光子，直到打在漫反射表面
  2. 从相机发射光子，直到打在漫反射表面
  3. 计算局部密度评估

为什么光子映射有偏？

我们计算
d N / d A ! = Δ N / Δ A dN / dA != \Delta N / \Delta A dN/dA!=ΔN/ΔA
如果光子打出无限多，那么结果与正确结果无限接近

VCM

双向路线追踪和光子映射结合

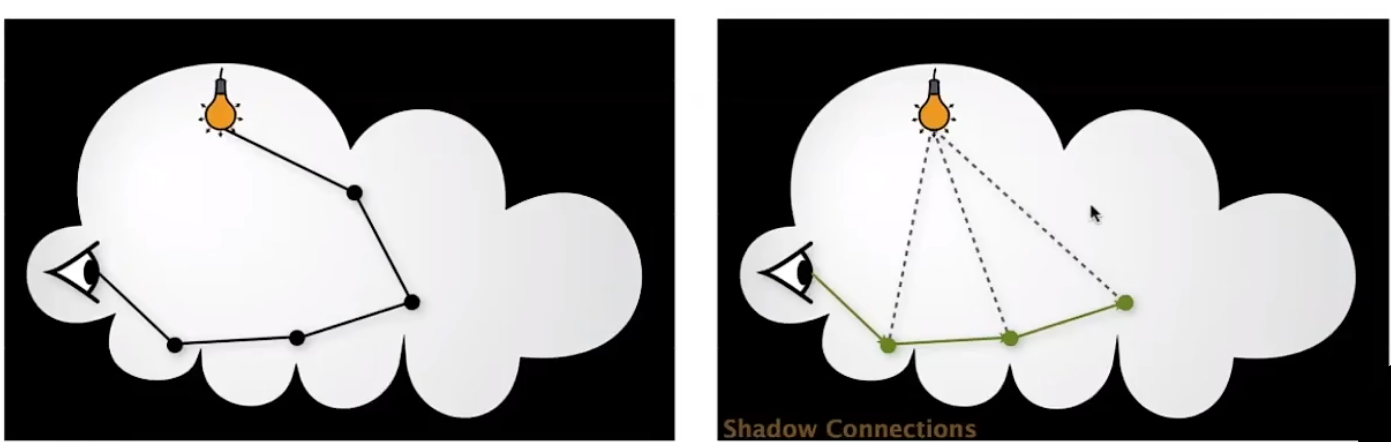

在这里插入图片描述

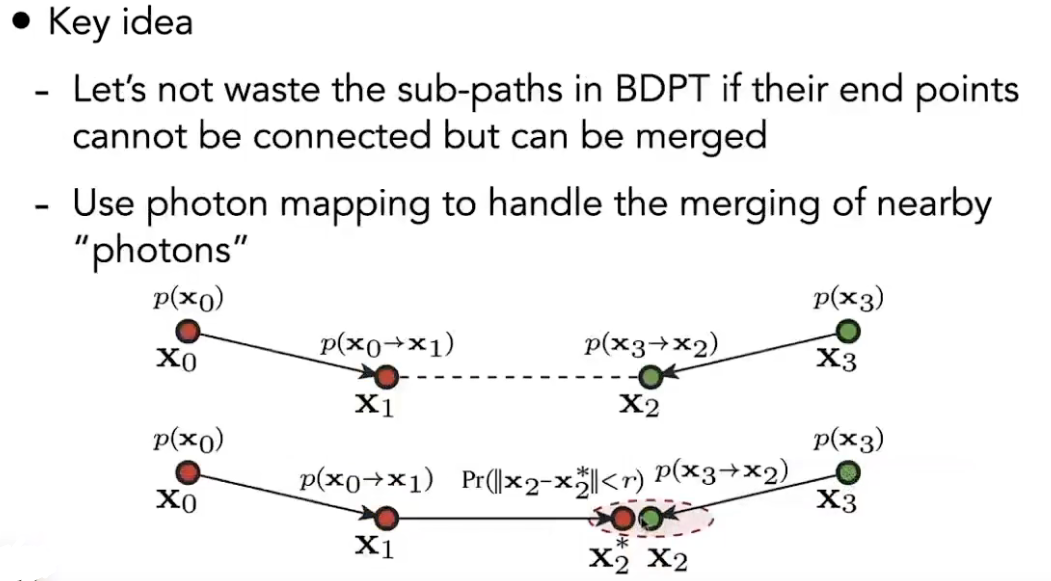

当BDPT的路径在一个局部面上时，尽管他们没有相交但仍然可以把他们当作光子而不是光路，以此来做光子映射

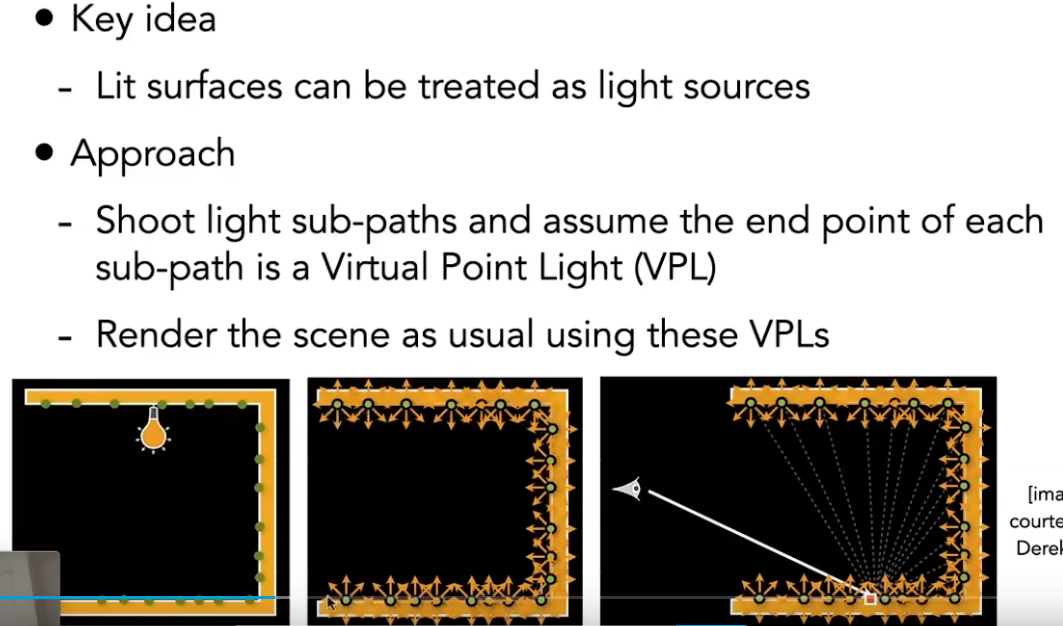

实时辐射度Instant raduisity

已经被辐射的地方也当作光源

在这里插入图片描述

Advance Appearnce Modeling（复杂表面建模）

非表面模型

散射介质

光在其中传播时可能被吸收或者是散射——随机改变方向和距离，产生新的路径。除了云雾、烟尘等是散射介质外，一些材质吸收光线比较明显但也有一部分散射，比如巧克力、皮肤等

在这里插入图片描述

毛发模拟
发丝高光

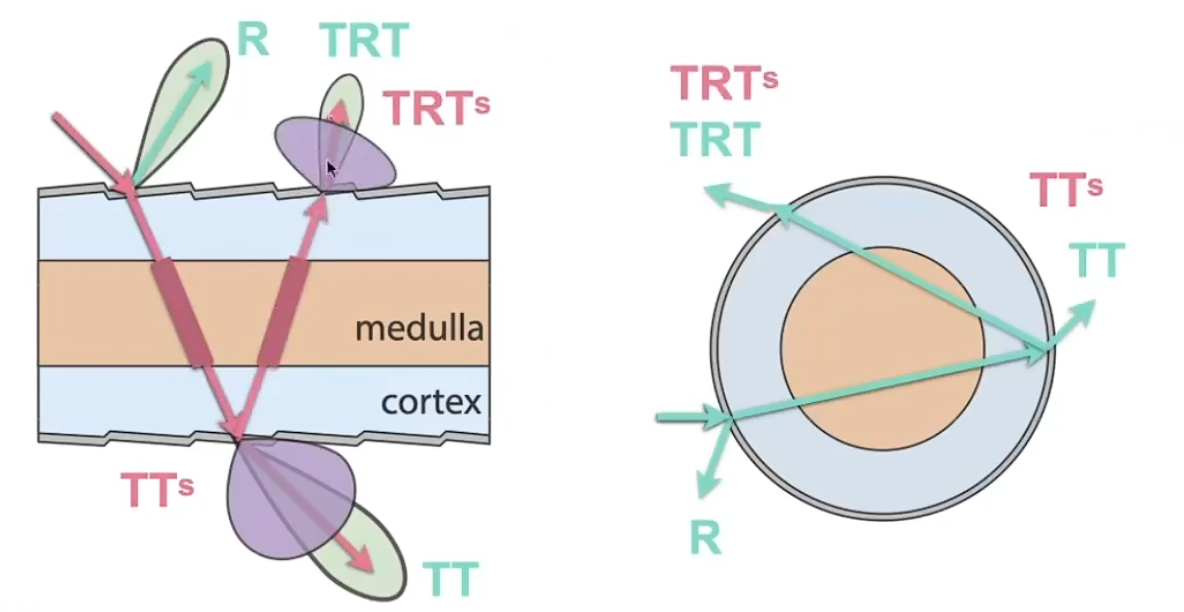

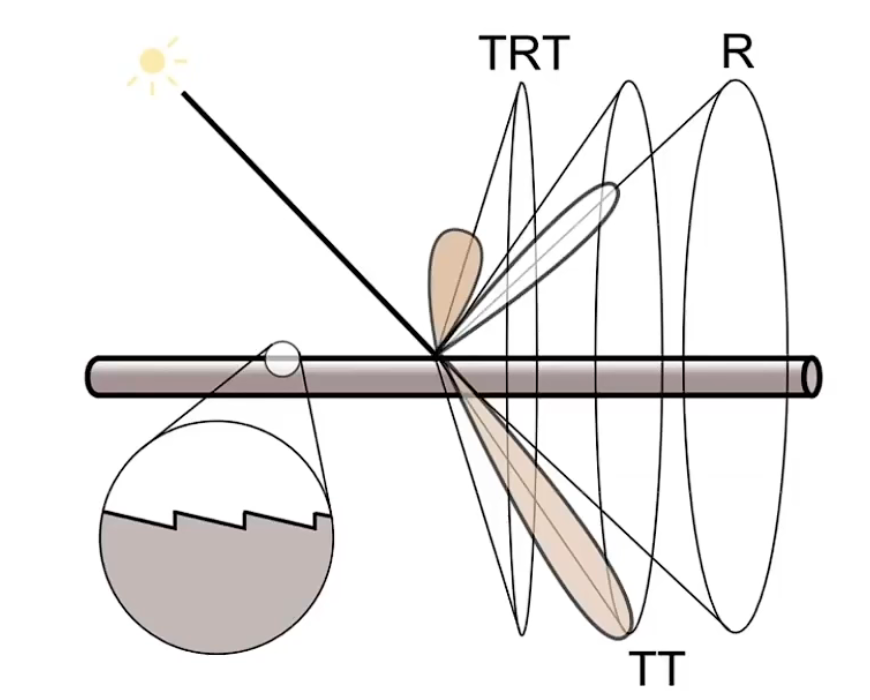

光线不仅可以与头发表面互动，还可以穿过发丝从下表面出去，由于折射了两次，称之为TT。而在下内壁上还能发生反射，重新从上表面折射出，称之为TRT

在这里插入图片描述

动物毛发

人物毛发模型不足以描绘动物模型，因为动物毛发更容易发生散射（因为动物毛发内部髓质占比很大，头发颜色主要是由髓质决定的）

因此我们采用双重圆柱模型，因为在经过髓质时同样也会发生折射、反射，因此多了两种情况（TTs，TRTs）

在这里插入图片描述

Granular Material（颗粒材质）

由于计算量特别大，很少采用

在这里插入图片描述

表面材质

次表面反射（Scattering Function）

对BRDF的延伸——BSSRDF

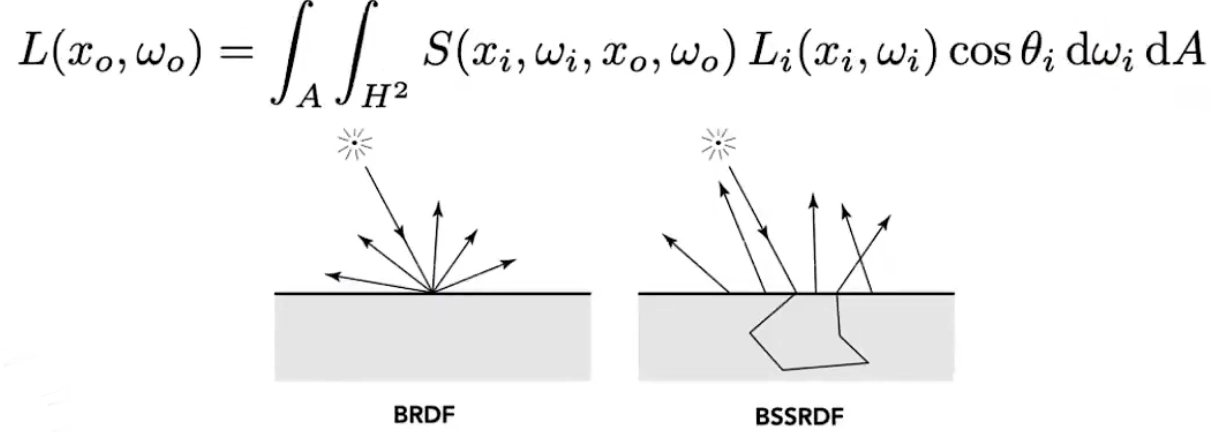

从一个点进来，不仅能从任意方向出去，还能从不同点出去，更改后的渲染方程如图所示

在这里插入图片描述

这种方法可以用于透光材质，大理石、玉石、皮肤等

布料

布料本质上是多根相互缠绕的纤维，而且还有纺织手法的区别，计算量很大。

主要有三种渲染方法：

  1. 作为表面渲染：BRDF
  2. 作为散射介质渲染（计算量大）
  3. 渲染每个纤维（渲染每根纤维，计算量特别大）
微表面渲染

自然界中的物体表面并不是完全光滑的，而是有划痕、凹坑。为了更真实的渲染，我们可以采用为表卖弄渲染。

但由于表面变化太过细微，很难找到光源到着色点到相机、或者相机到着色点到光源的路径

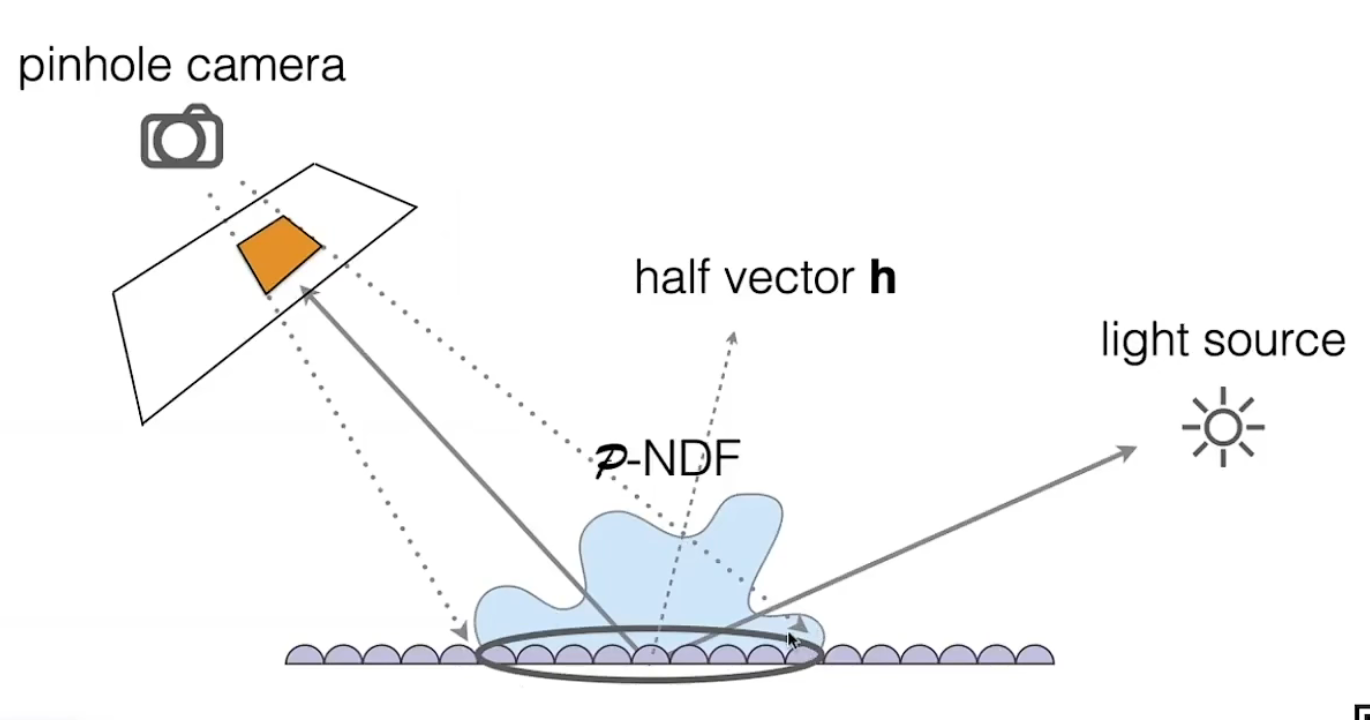

在这里插入图片描述

ps：宏观的现象一定是由微观决定的
