牛客VL25输入序列连续的序列检测

文章描述了一个使用Verilog编写的有限状态机(FSM)模块,该模块包含了同步时序逻辑的状态转移,以及摩尔型输出的处理。状态机由8个状态组成,IDLE作为初始状态,状态转移基于输入信号a的变化。此外,还提供了一个测试激励模块进行行为级仿真,模拟了不同输入序列对状态机的影响。序列缓存对比法被提及作为一种简单的实现序列检测的方法。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

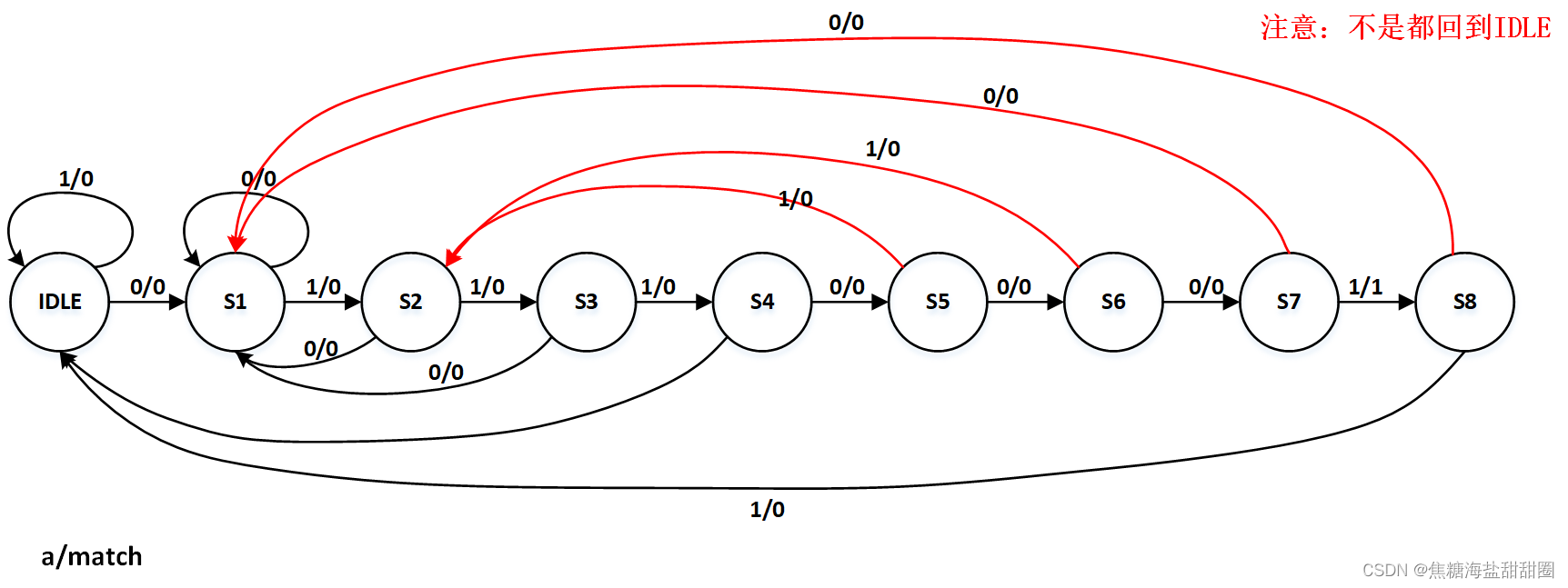

画状态转移图

 有限状态机三段式

`timescale 1ns / 1ps
module top(
	input clk,
	input rst_n,
	input a,
	output reg match
	);

	reg [3:0]state,next_state;

	parameter IDLE=4'd0;
	parameter S1=4'd1;
	parameter S2=4'd2;
	parameter S3=4'd3;
	parameter S4=4'd4;
	parameter S5=4'd5;
	parameter S6=4'd6;
	parameter S7=4'd7;
	parameter S8=4'd8;
	//第一段同步时序逻辑描述状态转移(固定写法)
	always@(posedge clk or negedge rst_n)begin
		if(!rst_n)
		state<=IDLE;
		else
		state<=next_state;
	end
    //第二段组合逻辑描述状态转移条件
	always@(*)begin

	case(state)
	IDLE:next_state=a?IDLE:S1;
	S1:	 next_state=a?S2:S1;
    S2:	 next_state=a?S3:S1;
	S3:  next_state=a?S4:S1;
	S4:  next_state=a?IDLE:S5;
    S5:  next_state=a?S2:S6;
    S6:  next_state=a?S2:S7;
	S7:  next_state=a?S8:S1;
    S8:  next_state=a?IDLE:S1;

	endcase
	end
	//第三段时序逻辑描述输出,摩尔型输出只与当前状态有关,米利型输出与当前状态和输入有关
	always@(posedge clk or posedge rst_n)begin
	if(!rst_n)
    match<=1'd0;
	else if(state==S8)
	match<=1'd1;
	else
	match<=1'd0;
    end
endmodule

tb

`timescale 1ns / 1ps
`define CLK_PERIOD 20
module top_test();

	reg clk,rst_n;
	reg a;
	wire match;
	//时钟
	initial clk=0;
	always#(`CLK_PERIOD/2) clk=~clk;

    //输入和复位信号赋初值
initial begin

    rst_n     = 1;
    a   = 1;

    #(`CLK_PERIOD)  rst_n = 0;
    #(`CLK_PERIOD)  rst_n = 1;
    #1;
    #(`CLK_PERIOD)  a=0;
    #(`CLK_PERIOD)  a=1;
    #(`CLK_PERIOD)  a=1;
    #(`CLK_PERIOD)  a=1;
    #(`CLK_PERIOD)  a=0;
    #(`CLK_PERIOD)  a=0;
    #(`CLK_PERIOD)  a=0;
    #(`CLK_PERIOD)  a=1;

end

top top_int(
	.clk(clk),
	.rst_n(rst_n),

	.a(a),
	.match(match)
);

endmodule

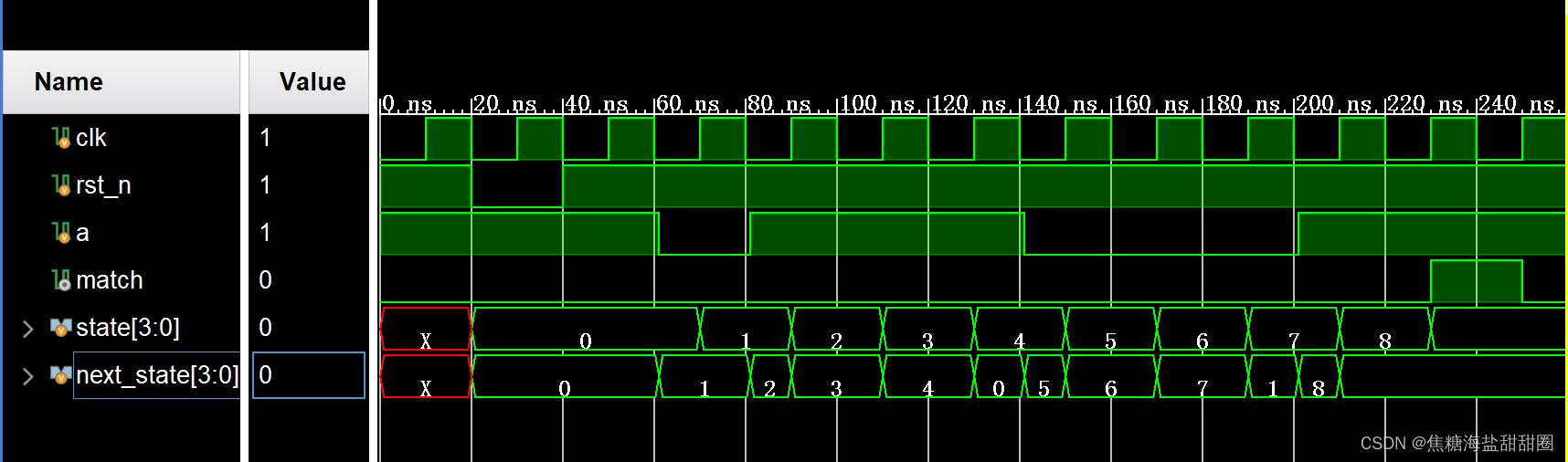

行为级仿真

 注意:

1.待检测第一位状态为IDLE

2.后面每一位不向后转移可能回到非IDLE状态,从序列开头开始检测。

序列缓存对比法,则是将八个时刻的数据缓存,作为一个数组,每个时刻的输入位于数组的末尾,数组其它元素左移,把最早输入的数据移出。然后将数组和目标序列对比,如果数组和目标序列相等,则说明出现目标序列。

序列缓存对比法在实现上比较简单,本题采用该方法实现。首先声明一个数组,缓存八个时刻的a输入的数值。移位可以通过位截取操作和位拼接操作实现:a_tem[6:0]表示截取a_tem的低7位,{a_tem[6:0],a}表示把a_tem[6:0]和新输入的数值a拼接,a位于低位。

(待补充)
