ad7606+w5100s+EMMC+FPGA采集存储小板

已于 2023-08-21 20:36:01 修改
阅读量1.1k 收藏 3
点赞数 1
分类专栏： FPGA EMMC 文章标签： fpga开发 udp
于 2023-04-11 22:27:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jingjiankai5228/article/details/130095192
版权

在这里插入图片描述

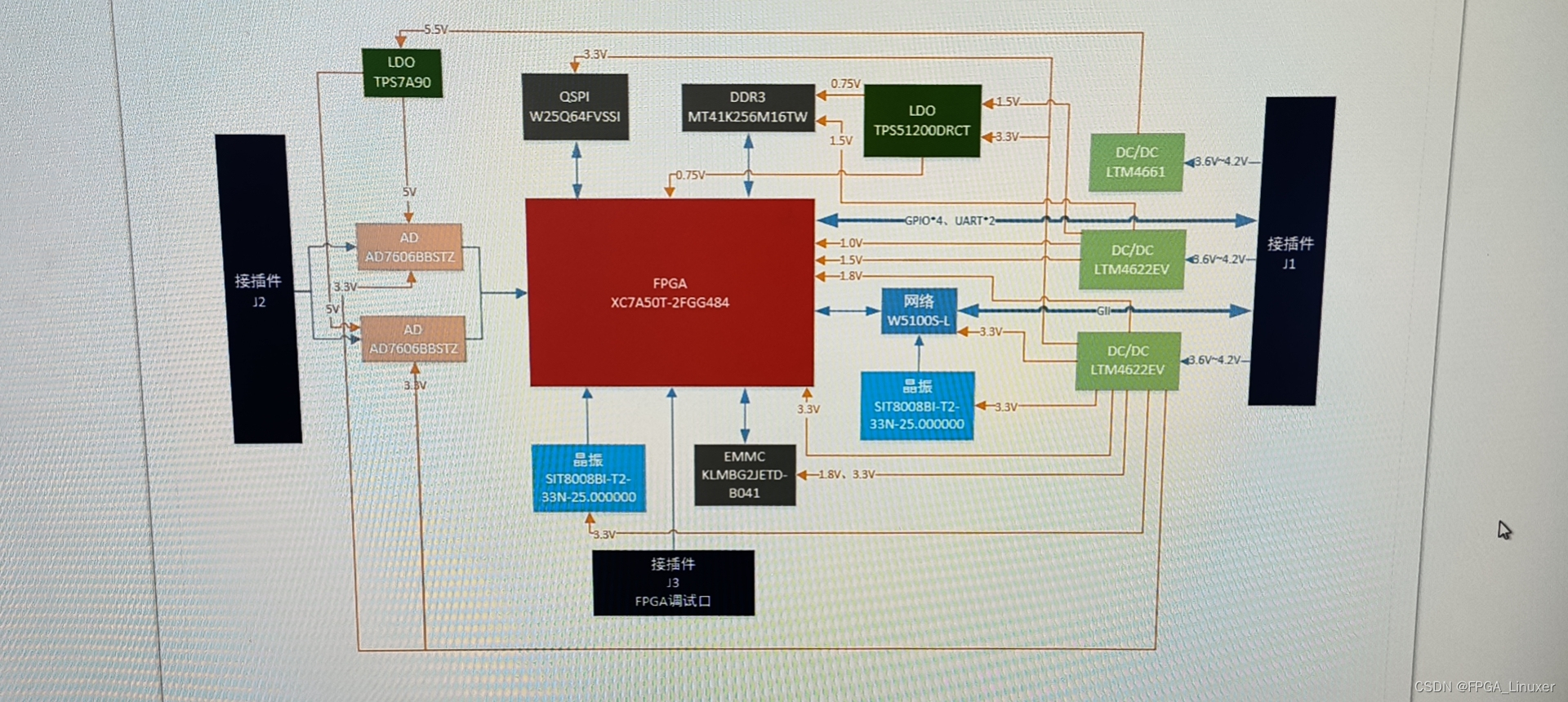

硬件框图如上图所示，主要是功能是实时存储两个多通道低速AD ad7606采集的数据，通过网络芯片w5100s进行数据回放，该板卡也可以用来验证EMMC存储速度
考虑两个AD采样率最大800K，16位 16通道 存储带宽为：8001616=25MB/s,考虑到EMMC存储有停顿情况，AD采集数据为流水数据，固前端添加一个DDR作为缓存，EMMC工作模式选择HS200模式即可,也可以支持HS400模式

数据回放采用小封装网络芯片W5100S，直接用纯逻辑直接配置，不选择软核进行配置，提高系统的灵活性，网络选择TCP通信，w5100s工作在客户端模式

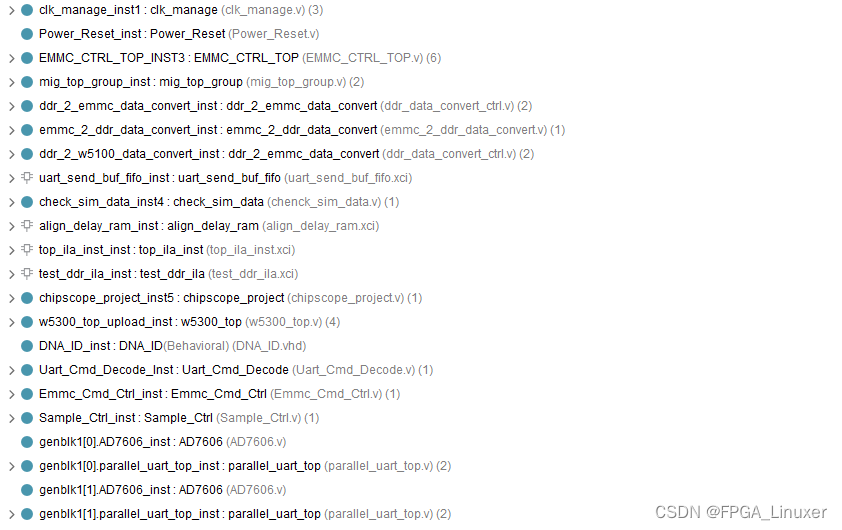

在这里插入图片描述

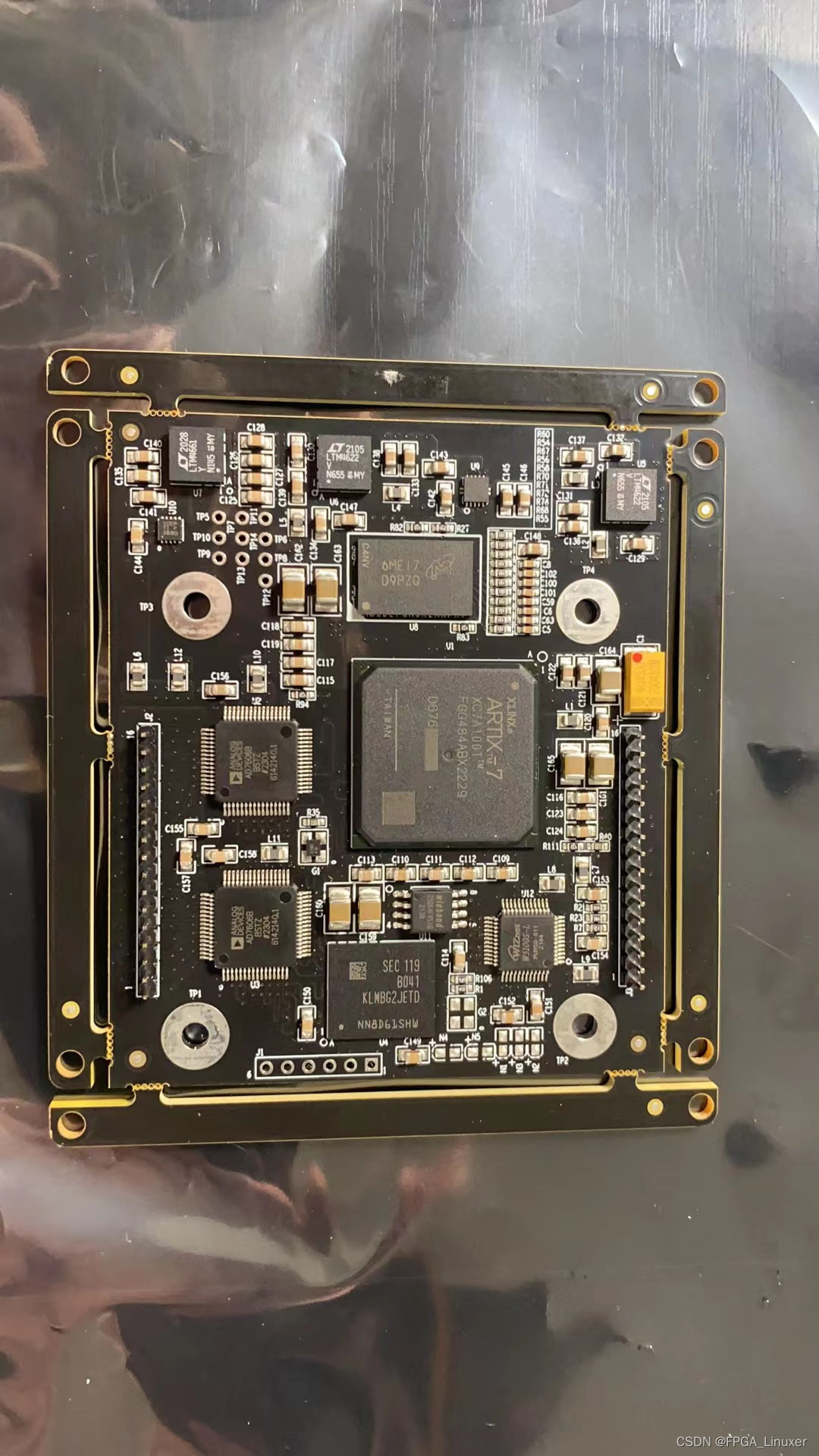

对应的硬件调试

软件架构
在这里插入图片描述

可批量供货

FPGA控制AD7606进行数据采集
