关于加密的FPGA不能烧写BIT,判断FPGA是否被锁

已于 2024-09-08 15:05:56 修改
阅读量1.4k 收藏 1
点赞数 5
CC 4.0 BY-SA版权
文章标签： fpga开发
于 2024-09-08 14:12:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jimjiang2/article/details/142026220

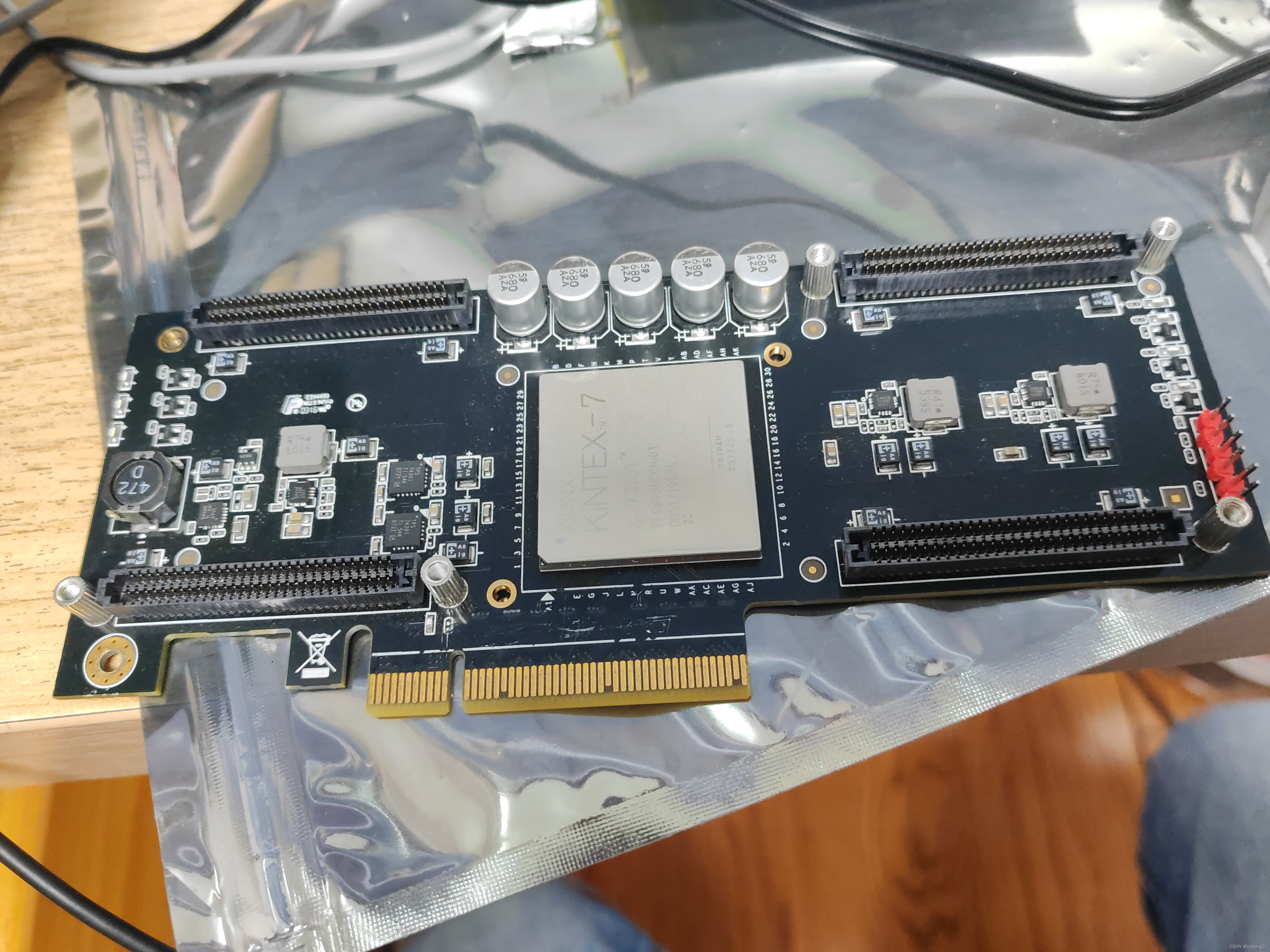

某鱼入了一块XC325T的pcie板子，巨便宜。不到百元，

以为捡漏，结果发现JTAG下载不了bit。

jtag 连接成功，可以读取ADC数据，查看FUSE_CNTL = 0x00FD

完蛋，bit0=1就是石头。

判断完毕。

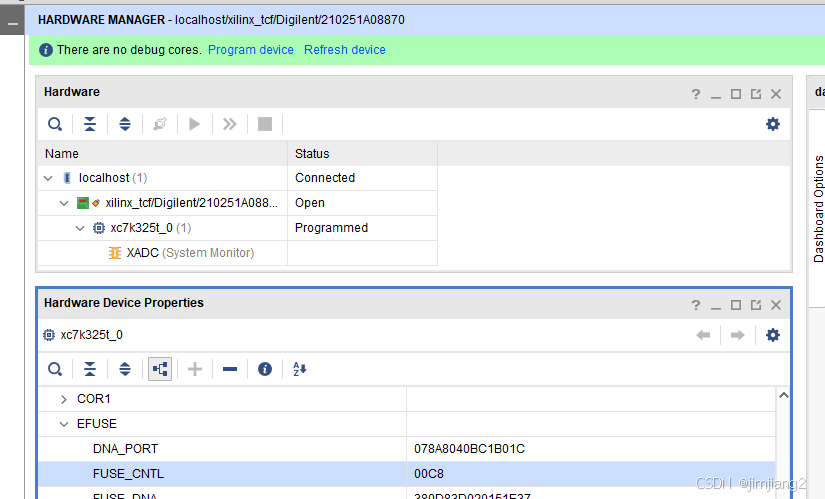

以下是另外一块板子，ok的，FUSE_CNTL=0x00C8 .




就是这个板子，锁了
