vivado eFUSE 寄存器访问和编程

eFUSE 寄存器访问和编程

注释 ： 在 MPSoC 和 Versal 器件上不支持以下 eFUSE 访问和编程方法。

7 系列、 UltraScale 和 UltraScale+ 器件具有一次性可编程位用于执行特定功能 ， 称为 eFUSE 位。不同 eFUSE 位类型如 下所述：

• FUSE_DNA - 存储唯一器件标识位 （ 不可编程 ） 。

• FUSE_USER - 存储 32 位用户定义的代码。

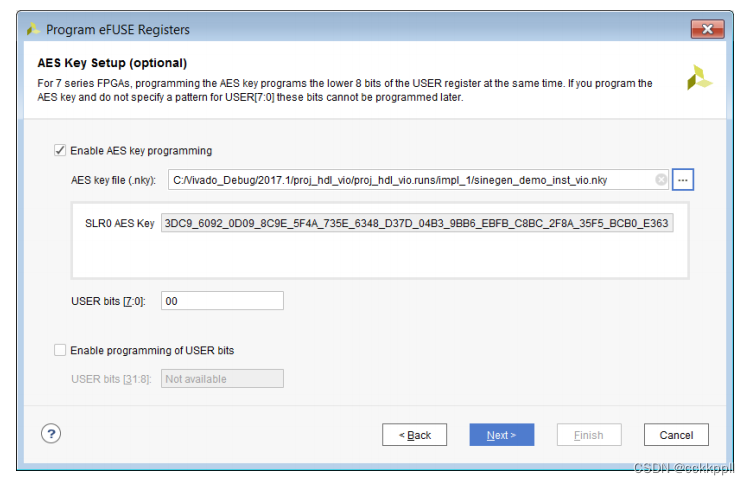

• FUSE_KEY - 存储密钥以供 AES 比特流解密器使用。

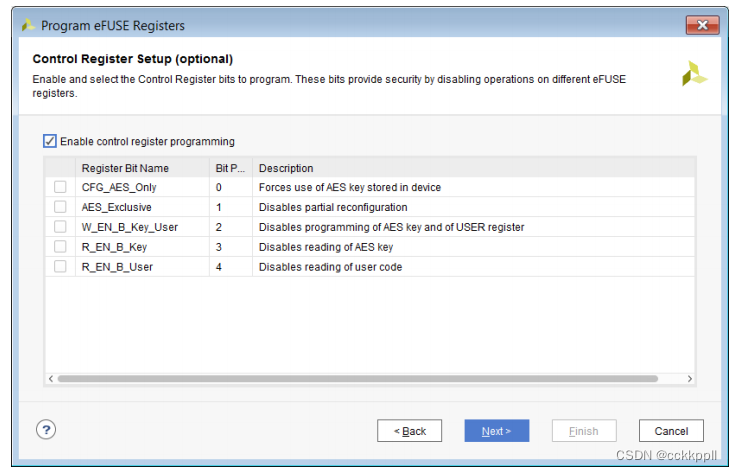

• FUSE_CNTL - 控制密钥使用和对 eFUSE 寄存器的读写访问权。

• FUSE_SEC - 控制 UltraScale 和 UltraScale+ 器件中的特殊器件安全性设置。

重要提示 ！ eFUSE 寄存器位编程只是一次性操作。 eFUSE 寄存器位一经编程 （ 即 ， 从未编程状态 0 转换为 已编程状态 1 ）， 则无法复位为 0 和 / 或重新编程。在对任意 eFUSE 寄存器进行编程前 ， 应谨慎核查设置。

注意 ！ 如有任何 eFUSE 寄存器位先前已编程 （
