无线麦克风PCB低功耗设计

无线麦克风多依赖电池供电（AA/AAA 电池或锂电池），PCB 的功耗水平直接决定续航 —— 若工作功耗从 50mA 升至 70mA，AA 电池续航会从 8 小时缩水至 5.7 小时，严重影响使用体验。低功耗设计需围绕 “电源管理优化、元件选型、休眠机制” 三大核心，在保证音频质量与射频传输距离的前提下，将功耗降至最低。

​

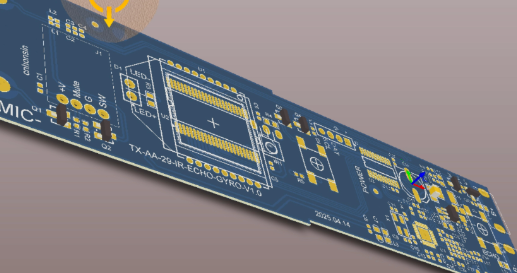

一、电源管理优化：稳定供电与功耗控制

1. 供电架构选型

• 电池→DC-DC 降压→LDO 稳压：适合锂电池（3.7V）供电，选用高效 DC-DC 芯片（如 TI 的 TPS61200，效率≥90%），将 3.7V 降至 3.3V，再通过低噪声 LDO（如 TPS7A4700，输出噪声≤1.5μVrms）为音频模块供电，兼顾效率与低噪声；

• 直接 LDO 稳压：适合 3V AA/AAA 电池，选用低压差 LDO（如 ADP123，dropout 电压≤100mV），避免电池电压下降导致的供电不稳，静态电流≤1μA；

• 电源滤波：各模块电源端并联 “大容量电解电容（100μF）+ 高频 MLCC（0.1μF）”，滤除电源噪声，同时减少电源回路的功耗浪费（避免噪声导致的额外电流）。

2. 功耗分区管理

• 音频链路：低噪声运放选用可关断型号（如 OPA847，关断电流≤0.1μA），无音频输入时自动关断，仅保留射频模块低功耗监听；

• 射频链路：PA 采用 “功率分级” 设计，近距离使用时切换至低功率模式（10mW），远距离切换至中功率模式（50mW），通过 PCB 上的拨码开关或 MCU 控制；

• 控制模块：选用低功耗 MCU（如 STM32L073，工作电流≤8μA/MHz，休眠电流≤0.5μA），负责音频 / 射频模块的协同与休眠唤醒。

二、低功耗元件选型：核心元件功耗对比

选型原则

• 射频芯片：优先选集成调制 / 解调功能的 SOC 芯片（如 Silicon Labs 的 SI4463，工作电流≤20mA），减少外围元件功耗；

• 音频元件：麦克风选用 MEMS 型号（如 Knowles 的 SPH0641LM4H，工作电流≤100μA），替代传统动圈麦克风（电流≥500μA）；

• 被动元件：选用 NP0/C0G 材质电容（温度系数 ±30ppm/℃），避免因参数漂移导致的电路功耗增加。

三、休眠机制与功耗优化

1. 休眠模式设计

• 无音频输入时：MCU 控制音频模块关断，射频模块进入低功耗监听模式（电流≤5mA），每 100ms 唤醒一次检测音频信号；

• 长时间无操作：3 分钟无音频输入时，PCB 进入深度休眠（电流≤1μA），通过麦克风拾音或按键唤醒；

• 唤醒触发：音频模块的前置比较器（如 LMV339）检测到声音信号（幅值≥100μV）时，触发 MCU 唤醒全模块。

2. 功耗测试与优化

• 测试方法：用直流电源分析仪（如 Keysight N6705B）测量各模块电流，记录工作 / 休眠 / 唤醒状态的功耗；

• 优化案例：某手持无线麦克风 PCB 初期工作功耗 65mA，通过替换低功耗 PA（ADF7020）、增加休眠机制，功耗降至 45mA，AA 电池续航从 6 小时提升至 8.9 小时。
