一、差分对耦合的容性与感性机理

同层相邻差分对的耦合分为容性耦合（C_couple）与感性耦合（L_couple），其相互作用直接影响阻抗稳定性与信号完整性：

容性耦合
由线间电场产生，表现为线间电容 C_couple。当相邻差分对信号变化时，通过电容耦合产生干扰电流（I= C_couple×dV/dt），导致目标差分对的阻抗降低（容性负载使 Z=1/(jωC) 降低）。
影响因素：线间距越小、线长越长、介质介电常数越高，C_couple 越大（如 0.1mm 间距的差分对，C_couple≈0.2pF/mm，是 0.3mm 间距的 3 倍）。
感性耦合
由线间磁场产生，表现为线间互感 L_couple。相邻信号的变化电流产生变化磁场，通过互感在目标差分对中感应电压（V= L_couple×dI/dt），导致阻抗升高（感性负载使 Z=jωL 升高）。
影响因素：线间距越小、线长越长、电流变化率越高，L_couple 越大（如 10Gbps 信号的 L_couple 比 1Gbps 大 5 倍）。
耦合平衡条件
理想状态下，容性耦合与感性耦合需平衡（C_couple×Z0≈L_couple/Z0，Z0 为单端阻抗），此时耦合对阻抗的净影响为零。失衡时，若容性主导，阻抗降低；感性主导，阻抗升高。

二、耦合失衡的危害与量化指标

阻抗偏移
容性主导时，差分阻抗 Zdiff 降低（如目标 100Ω 变为 90Ω）；感性主导时，Zdiff 升高（如变为 110Ω）。实测显示，0.1mm 间距的相邻差分对（100mm 长）可导致 Zdiff 偏移 ±8Ω。
串扰增强
耦合失衡使串扰（如 NEXT、FEXT）增加。容性主导时，NEXT（近端串扰）增强；感性主导时，FEXT（远端串扰）增强。10Gbps 信号在 0.1mm 间距下，NEXT 可达 - 20dB（远超 - 25dB 标准）。
时序抖动
阻抗偏移导致信号传播速度变化，相邻差分对的时延差（skew）增加。例如，Zdiff 从 100Ω 变为 90Ω 时，时延增加 5ps/m，可能导致时序违例。
EMI 辐射
耦合失衡破坏差分信号的共模抑制，共模电流增大，辐射场强升高。实测显示，失衡的差分对辐射场强比平衡状态高 15-20dB。

三、容性 / 感性平衡的设计方法

（一）几何参数优化

线间距与线宽比（S/W）
- 平衡区间：S/W=1.2-1.5，此时 C_couple 与 L_couple 基本平衡。例如，线宽 0.2mm 时，间距 0.24-0.3mm；
- 容性主导修正：若 S/W＜1.2（如 0.8），需增大间距至平衡区间，或减小线宽（如从 0.2mm 减至 0.18mm）降低 C_couple；
- 感性主导修正：若 S/W＞1.5（如 2.0），需减小间距至平衡区间，或增加线宽（如从 0.2mm 增至 0.22mm）提高 C_couple。
线长与走向控制
- 平行段长度：相邻差分对的平行段≤50mm（越长耦合越强），超过时需错位布线（错开距离≥2S）；

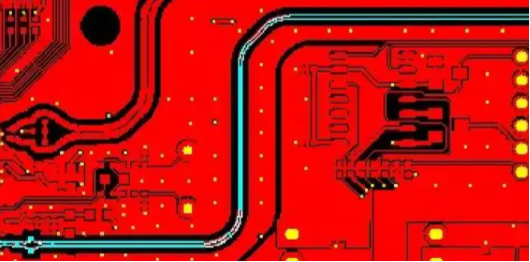

- 走向变化：避免 90° 直角转弯（直角处线间距局部减小，容性耦合突增），采用 45° 转弯或圆弧转弯，保持 S/W 一致。

（二）隔离结构设计

接地隔离带
在相邻差分对之间增加接地隔离带（宽度≥W），隔离带每隔 0.5mm 打一个接地过孔，连接至参考平面。此结构可同时降低 C_couple 与 L_couple，且对容性耦合抑制更强（降低 40%），适用于容性主导场景。
差分对偏移布线
采用 “交错式” 布线，使相邻差分对的平行段错开（如每 5mm 错开 0.1mm），破坏电磁场的连续耦合，平衡容性与感性分量。仿真显示，交错布线可使耦合失衡度降低 30%。
阻抗梯度补偿
在耦合段两端设计阻抗渐变区（长度 5-10mm），线宽 / 间距从标准值渐变至耦合段值（如从 S/W=1.5 渐变至 1.2），避免耦合突变导致的反射。某 10Gbps 信号采用此方法后，反射系数 S11 从 - 15dB 优化至 - 22dB。

（三）材料与叠层优化

低介电常数基材
容性主导时，选用低 εr 基材（如罗杰斯 RO4350，εr=3.48），降低 C_couple（比 FR-4 低 20%）；感性主导时，可选用较高 εr 基材增强容性，平衡耦合。
参考平面优化
增加参考平面与传输线的距离（H），可同时降低 C_couple 与 L_couple，但对感性耦合降低更显著（L_couple 与 H 成反比）。因此，H 增大时，需适当减小 S/W 以增强容性，维持平衡。

四、耦合平衡的仿真与测试验证

仿真验证指标
- 耦合失衡度：|C_couple×Z0 - L_couple/Z0| ≤0.1（归一化值）；
- 阻抗偏移：Zdiff 变化≤±3Ω（目标值 100Ω 时，97-103Ω）；
- 串扰：NEXT≤-25dB，FEXT≤-30dB（10Gbps 时）。
测试方法
- 网络分析仪测量：通过 S 参数计算耦合系数（S31、S41），评估串扰水平；
- TDR 测量：对比耦合前后的阻抗曲线，计算阻抗偏移量；
- 眼图测试：在耦合状态下，目标差分对的眼图张开度需≥0.4V（10Gbps）。
