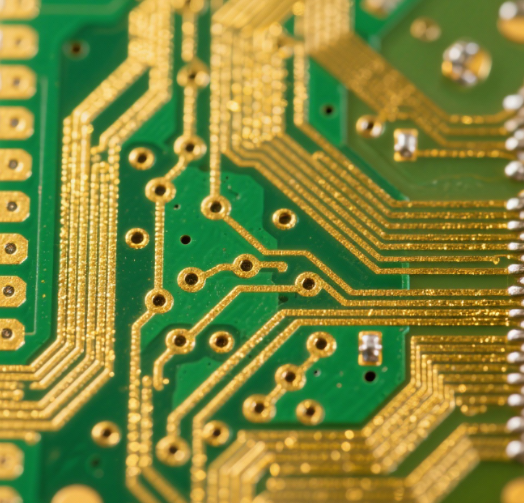

选择性电镀金掩膜保护工艺是一个 “涂覆 - 图形化 - 固化 - 电镀 - 剥离” 的系统流程,每个环节的工艺参数控制直接影响掩膜保护效果 —— 若涂覆不均会导致掩膜厚度偏差,图形化精度不足会造成漏镀或过镀,固化不彻底会引发掩膜溶胀,剥离残留会影响后续焊接。PCB 厂家需细化各环节工艺标准,通过精准的参数控制,确保掩膜在电镀过程中 “全覆盖、无渗漏、易剥离”,最终实现高质量的选择性镀金。

掩膜涂覆环节是工艺控制的基础,核心目标是实现 “厚度均匀、无气泡、无针孔”。针对液态光致抗蚀剂(湿膜),PCB 厂家通常采用 “滚涂 + 刮涂” 组合方式:先通过滚涂机将湿膜均匀涂布在 PCB 表面(涂布速度 1-1.5m/min),再用刮胶刀(间隙 50-100μm)控制湿膜厚度,根据目标掩膜厚度(干膜厚度 15-30μm)调整刮胶刀间隙 —— 干膜厚度要求 20μm 时,刮胶刀间隙设置为 60μm(湿膜固化后厚度收缩率约 65%)。涂覆过程中需控制车间环境温湿度(温度 20-25℃,湿度 40-60%),温度过高会导致湿膜溶剂挥发过快,出现表面结皮;湿度过高会使湿膜吸潮,影响固化效果。涂覆后需进行预烘处理(温度 70-80℃,时间 15-20 分钟),去除湿膜中 50-60% 的溶剂,避免后续曝光时出现气泡。某 PCB 厂家通过优化涂覆参数,湿膜厚度偏差从 ±5μm 缩小至 ±2μm,气泡发生率从 10% 降至 1% 以下。
针对干膜抗蚀剂,涂覆环节的核心是 “热压贴合”,需精准控制温度、压力、速度三参数。PCB 厂家采用全自动干膜压膜机,压膜温度根据干膜类型调整:普通干膜控制在 100-110℃,耐高温干膜控制在 115-125℃;压力设置为 0.3-0.5MPa,确保干膜与 PCB 表面紧密贴合,无空气残留;传输速度匹配压膜温度,通常为 1-1.2m/min,速度过快会导致贴合不充分,过慢则会使干膜过热软化。压膜前需对 PCB 表面进行清洁处理(等离子清洗,功率 500-800W,时间 30-60 秒),去除表面油污与氧化层,提升干膜附着力。某 PCB 厂家对 5G PCB 压膜时,采用 120℃、0.4MPa、1.1m/min 的参数组合,干膜贴合良率达 99.5%,无气泡与起翘现象。
掩膜图形化环节是实现 “精准保护” 的关键,需通过曝光与显影将掩膜材料加工成与非镀金区域匹配的图形。曝光环节采用紫外线曝光机,曝光能量根据掩膜材料感光灵敏度调整:液态光致抗蚀剂曝光能量 80-120mJ/cm²,干膜抗蚀剂曝光能量 150-200mJ/cm²;曝光时间需与能量匹配,通常为 10-30 秒,确保掩膜材料充分感光固化。为提升图形精度,PCB 厂家采用 “自动对位系统”,通过 CCD 相机捕捉 PCB 上的基准点,将掩膜菲林与 PCB 精准对位(对位精度 ±0.01mm),避免因对位偏差导致非镀金区域暴露。某 PCB 厂家针对高精度 PCB 曝光时,对位精度控制在 ±0.008mm,图形偏差率从 5% 降至 0.5%。
显影环节需去除未感光固化的掩膜材料,保留感光固化部分形成保护图形。液态光致抗蚀剂显影采用碱性显影液(碳酸钠浓度 1-2%),温度控制在 25-30℃,显影时间 60-90 秒,显影速度 1.5-2m/min,通过喷淋压力(0.1-0.2MPa)确保未固化部分彻底去除;显影后需用去离子水冲洗(压力 0.05-0.1MPa),去除残留显影液,避免掩膜边缘溶胀。干膜显影采用相同浓度的碱性显影液,但温度需略高(30-35℃),时间延长至 90-120 秒,因干膜厚度较厚,需更长时间确保显影彻底。显影后需进行检查,若发现残胶,需调整显影温度或时间 —— 如残胶较多,可将温度提高 2-3℃,时间延长 10-15 秒。
掩膜固化环节旨在提升掩膜材料的耐化学性与机械强度,确保电镀过程中不溶胀、不剥离。液态光致抗蚀剂显影后需进行后烘固化(温度 120-150℃,时间 30-60 分钟),通过阶梯升温(先 80℃保温 15 分钟,再 120℃保温 30 分钟)避免掩膜因温差过大产生应力开裂;干膜抗蚀剂通常无需额外固化,但部分耐高温干膜需在 150-180℃下保温 20-30 分钟,进一步提升耐温性。固化后需检测掩膜硬度(铅笔硬度≥2H)与附着力(划格法测试,附着力等级≤1 级),确保满足电镀要求。某 PCB 厂家对汽车电子 PCB 的掩膜进行后烘固化后,掩膜硬度达 3H,附着力等级 0 级,在后续电镀中无溶胀现象。
电镀环节的掩膜保护监控与剥离环节的残留控制同样关键。电镀过程中需定期检查掩膜状态,若发现掩膜起翘或溶胀,需立即停止电镀,排查掩膜材料选型或固化参数是否存在问题;电镀完成后,根据掩膜材料类型选择合适的剥离方式 —— 液态光致抗蚀剂与干膜采用 1-3% 的氢氧化钠溶液(温度 40-50℃,时间 10-20 分钟)剥离,耐高温胶带采用手工或机械剥离,水溶性掩膜通过去离子水清洗剥离。剥离后需进行残胶检测(使用 20 倍放大镜或白光干涉仪),若存在残胶,可采用等离子清洗(功率 800-1000W,时间 60-90 秒)去除,确保 PCB 表面洁净。
