PCB电镀金金手指+焊盘混区

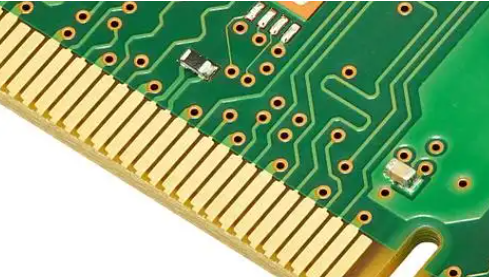

服务器主板、工业控制板上，经常能看到一种 “混搭” 设计：同一区域既有需要频繁插拔的电镀金金手指（厚 1-3μm），又有用于焊接元件的普通焊盘（铜层厚度 35-70μm）—— 这就是电镀金金手指与焊盘混区。但蚀刻环节，这里却成了 “重灾区”：金手指边缘被多 “啃” 掉一圈（侧蚀），导致接触面积变小；焊盘变形导致焊接虚焊，甚至相邻线路短路。

先搞懂：混区蚀刻侧蚀的 “真面目”—— 金手指与焊盘的 “双重麻烦”

首先得明确：蚀刻侧蚀是指蚀刻液在去除多余铜层时，不仅腐蚀垂直方向的铜，还会向线路两侧横向腐蚀，就像啃苹果时不仅啃掉果皮，还多咬了一圈果肉。而金手指与焊盘混区的侧蚀更难控制，源于两个 “天生矛盾”：

1. 金层 “挡路”：蚀刻液对金、铜的反应差异

电镀金金手指的厚金层（1-3μm）化学惰性强，蚀刻液（多为酸性）几乎不腐蚀金，但会快速腐蚀下方的铜层。当蚀刻液作用于混区时：

• 金手指区域：金层像 “保护伞” 覆盖铜层，蚀刻液只能从金层边缘 “绕进去” 腐蚀铜，导致边缘横向腐蚀加剧，侧蚀量可达 10-15μm；

• 焊盘区域：无厚金遮挡，蚀刻液直接作用于铜层，侧蚀量相对较小（5-8μm）；

一快一慢的腐蚀速度，让混区线路边缘参差不齐，就像高低不平的 “台阶”。

2. 线路密度 “不均”：金手指与焊盘的间距 “挤在一起”

混区的金手指通常宽度 0.5-1mm，焊盘直径 0.2-0.3mm，两者间距可能仅 0.15-0.2mm（相当于两张 A4 纸厚度）。这种高密度下：

• 蚀刻液在窄间距内流动性差，容易局部堆积，导致侧蚀加剧；

• 金手指的厚金层会改变蚀刻液的流向，让相邻焊盘的一侧侧蚀量比另一侧多 30%，比如焊盘靠近金手指的一侧侧蚀 8μm，远离的一侧仅 5μm，焊盘直接变 “椭圆形”。

侧蚀的 3 大危害：从接触不良到批量报废

混区蚀刻侧蚀一旦超标（行业通常要求侧蚀量≤8μm），会引发一系列连锁问题，就像衣服裁歪了，不仅难看还没法穿：

1. 金手指 “变瘦”：接触不良，信号中断

金手指的设计宽度是根据插拔需求确定的，若侧蚀导致宽度减少 10%（比如 1mm 宽的金手指变 0.9mm）：

• 接触面积减小，接触电阻从 50mΩ 飙升至 150mΩ，超过标准值（100mΩ）；

• 插拔时容易出现 “接触瞬间断开”，比如服务器的 PCIe 金手指，侧蚀后频繁出现数据传输丢包，售后故障率从 5% 升至 20%。

2. 焊盘 “变形”：焊接虚焊，元件脱落

焊盘若因侧蚀变形成 “月牙状” 或 “椭圆形”：

• 焊锡无法均匀铺展，虚焊率从 2% 升至 12%；

• 小型元件（如 0402 电阻）甚至会因焊盘面积不足，焊接后在振动环境下脱落，某工业控制板厂就因这个问题，产品在运输后出现 3% 的元件脱落。

3. 线路 “短路”：窄间距变 “零距离”

混区相邻线路的间距本就小（0.15mm），若两侧线路各侧蚀 8μm，实际间距会从 0.15mm 缩至 0.15mm-0.008mm×2=0.134mm，看似还安全；但要是一侧侧蚀 12μm，另一侧 8μm，间距就只剩 0.15mm-0.012mm-0.008mm=0.13mm，再加上蚀刻残渣，直接短路，批量报废率可达 5%。

3 招控制混区蚀刻侧蚀：从掩膜到设备，全流程精准控 “啃”

要让混区蚀刻的侧蚀量稳定在≤8μm，需要从 “防”（掩膜精准）、“控”（蚀刻参数）、“优”（设备适配）三个维度入手，就像给蚀刻液装 “精准导航”，只啃多余铜层，不碰线路边缘：

1. 第一招：用 “高精度掩膜” 画好 “防护线”

掩膜是蚀刻的 “模板”，模板越精准，侧蚀越容易控制，混区建议选这两种掩膜：

• 高精度干膜（分辨率≥25μm）：比普通干膜（分辨率≥50μm）的定位偏差小 50%，贴合时用 “真空贴膜机”（压力 0.5MPa，温度 120℃），确保干膜与铜层无气泡、无褶皱 —— 某 PCB 厂用这种干膜后，掩膜边缘与设计线路的偏差从 10μm 降至 3μm，侧蚀量直接减少 4μm；

• 液态光致抗蚀剂（LPI）：适合线路密度极高（间距≤0.15mm）的混区，涂覆厚度 5-10μm，曝光显影后边缘毛糙≤2μm，能紧密包裹线路边缘，减少蚀刻液渗透 —— 测试显示，LPI 掩膜比干膜的侧蚀量再低 2-3μm，特别适合金手指与微型焊盘混区。

2. 第二招：调 “蚀刻液参数” 控好 “腐蚀速度”

蚀刻液就像 “手术刀”，参数不对就会 “切偏”，混区蚀刻建议按这个参数调整：

• 酸性蚀刻液配方：氯化铜浓度 180-200g/L，盐酸浓度 15-20mL/L，添加 0.5-1g/L 的 “侧蚀抑制剂”（如苯并三氮唑）—— 抑制剂会在线路边缘形成薄保护膜，减缓横向腐蚀，侧蚀量可减少 30%；

• 温度与流速：温度控制在 45-50℃（每升高 5℃，侧蚀量增加 15%），蚀刻液喷淋流速 3-4m/s（流速太低会导致局部堆积，太高会冲坏掩膜）—— 某厂将温度从 55℃降至 48℃，侧蚀量从 12μm 降至 7μm；

• 蚀刻时间 “精准卡点”：通过 “在线厚度监测” 实时测量铜层剩余厚度，比如 35μm 铜层，蚀刻时间控制在 60-70 秒，避免过度蚀刻（每多蚀刻 10 秒，侧蚀量增加 2μm）。

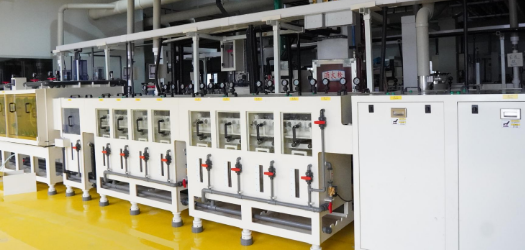

3. 第三招：给 “蚀刻设备” 装 “精准喷淋头”

混区的金手指和焊盘对蚀刻液的需求不同，需要设备适配：

• 分区喷淋系统：在蚀刻机内划分 “金手指区” 和 “焊盘区”，金手指区用 “低压力喷淋”（1.5bar），避免蚀刻液过度冲击金层边缘；焊盘区用 “中压力喷淋”（2.0bar），确保快速去除铜层 —— 这种设计能让金手指区的侧蚀量比传统喷淋减少 3μm；

• 喷淋角度优化：金手指区的喷淋头与线路呈 45° 角（避免直射边缘），焊盘区呈 90° 角（垂直蚀刻效率高），同时确保喷淋覆盖均匀，无 “死角”—— 某厂优化角度后，混区不同区域的侧蚀量差异从 5μm 缩小至 2μm。

​对 PCB 厂来说，掌握这种混区蚀刻控制技术，能满足高端板卡的复杂设计需求；对电子厂商来说，这意味着产品的金手指接触更可靠、焊盘焊接更稳定，减少售后麻烦。毕竟，在混区的微观世界里，“少啃 1μm” 的侧蚀控制，就是 “多一分” 的产品可靠性 —— 而这，正是高端 PCB 制造的核心竞争力。
