选高品质选择性电镀金+沉银工艺

5G 基站主板、服务器高速接口板、自动驾驶激光雷达 PCB 上，高频高速信号（频率≥10GHz、速率≥10Gbps）就像 “百米冲刺的运动员”—— 既要跑得快，又不能 “掉速”。但很多工程师发现：全板电镀金成本太高，全板沉银又满足不了关键区域的可靠性，而选择性电镀金 + 沉银组合，就像 “给关键赛道铺黄金、普通赛道铺银”，既保证信号低损耗，又控制成本，成为高频高速板的 “最优解”。

先搞懂：高频高速板的 “信号焦虑”—— 表面处理错了，信号直接 “迷路”

高频高速信号传输时，有两个致命痛点，而表面处理直接决定能否解决这些痛点，就像跑步鞋的鞋底材质决定运动员的速度：

• 插入损耗大：信号在导体表面传输时，会因电阻、介质损耗导致能量流失（插入损耗），频率越高损耗越严重 —— 比如 25GHz 信号，若表面处理不当，每厘米损耗可能超过 0.3dB，传 10 厘米就只剩一半能量；

• 阻抗不稳定：高频信号对阻抗（信号传输的 “阻力”）变化极敏感，阻抗波动超过 ±5%，就会出现信号反射，导致传输延迟或失真；

• 抗干扰差：高频信号容易受外界电磁干扰，也会因表面处理层不均匀产生 “信号串扰”，比如相邻线路的信号互相干扰，出现数据误码。

选择性电镀金 + 沉银的 “分工智慧”：关键区镀金，普通区沉银

选择性电镀金（厚度 1-3μm）和沉银（厚度 0.1-0.2μm）的特性，刚好适配高频高速板的 “差异化需求”，就像医院的 “普通门诊 + 专家门诊”，各管一块、效率最高：

1. 选择性电镀金：关键区域的 “信号保护盾”

高频高速板上，以下区域必须用选择性电镀金，因为这些地方是信号 “咽喉要道”，差一点就会全链路失效：

• 高频连接器 / 射频接口（如 5G 天线接口、高速光模块接口）：这些区域需要频繁插拔或长期稳定接触，电镀金的优势很明显：

• • 低接触电阻：金的电阻率仅 2.44×10⁻⁸Ω・m，比银（1.59×10⁻⁸Ω・m）稍高，但金的化学惰性强，长期使用接触电阻波动 < 5%（银易氧化，波动达 20%）；

• • 耐磨损：1-3μm 厚的电镀金，插拔寿命达 1000 次以上，而沉银仅 200 次，完全满足高频连接器的长期使用需求；

• • 稳阻抗：电镀金层均匀性好（厚度偏差 ±0.1μm），能让阻抗波动控制在 ±3% 以内，避免信号反射。

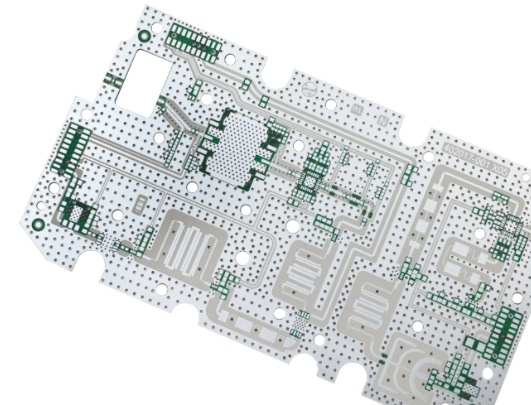

2. 沉银：普通信号区的 “高频性价比之选”

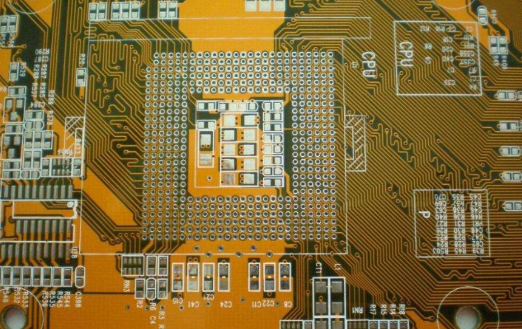

高频高速板上的普通信号焊盘（如电阻、电容焊盘、非插拔式芯片焊盘），用沉银完全够用，且性价比更高：

• 高频损耗低：银的电阻率比金低，在高频趋肤效应下（电流集中在表面 5-10μm），薄银层（0.1μm）的传输损耗比薄金层（0.1μm）低 15%-20%—— 比如 10GHz 信号，沉银焊盘的插入损耗 0.18dB / 厘米，薄金焊盘 0.22dB / 厘米；

• 成本低：沉银的材料成本仅为电镀金的 1/5，一块 100mm×100mm 的高频板，用选择性电镀金 + 沉银比全板电镀金节省成本 30-50 元；

• 工艺兼容：沉银工艺简单，无需电镀的电场设备，且与高频板常用的高速阻焊油墨兼容性好，不会出现层间剥离。

组合工艺的协同优势：1+1>2，解决高频高速板的 3 大痛点

选择性电镀金 + 沉银组合，不是简单的 “各管一块”，而是协同解决高频高速板的核心痛点，效果比单一表面处理更优：

1. 痛点 1：全板镀金成本高、全板沉银可靠性差 —— 组合工艺 “平衡成本与性能”

全板电镀金虽好，但成本太高（每块板比沉银贵 50-100 元），不适合消费电子或批量产品；全板沉银虽便宜，但关键区域的可靠性差，容易氧化失效。组合工艺则：

• 仅在 5%-10% 的关键区域（如接口、射频点）用电镀金，90% 以上的普通区域用沉银，成本比全板镀金低 40%，比全板沉银仅高 10%；

• 关键区域的可靠性达全板镀金水平，普通区域的高频性能比全板沉银更稳定（因沉银避免了全板工艺的边缘损耗）。

2. 痛点 2：高频信号损耗大 —— 组合工艺 “精准控损”

通过 “关键区镀金稳接触、普通区沉银降损耗”，实现全板信号损耗最小化：

• 连接器等插拔区域：电镀金避免因接触不良导致的额外损耗；

• 普通信号线路：沉银的低电阻率降低传输损耗；

• 实测数据：25GHz 信号在组合工艺板上传输 20 厘米，总损耗 4.8dB；全板镀金总损耗 5.5dB，全板沉银（氧化后）总损耗 6.2dB，组合工艺优势明显。

3. 痛点 3：阻抗波动大 —— 组合工艺 “均匀控阻”

高频高速板的阻抗控制需要表面处理层均匀，组合工艺通过两点实现：

• 电镀金区：用脉冲电镀工艺，金层厚度偏差 ±0.1μm，阻抗波动 ±3%；

• 沉银区：用化学沉银的 “恒温搅拌” 工艺，银层均匀性达 90% 以上，阻抗波动 ±4%；

• 全板阻抗波动控制在 ±5% 以内，完全满足高频高速信号（如 PCIe 5.0、5G NR）的阻抗要求。

组合工艺的应用要点：3 个细节决定成败

要让选择性电镀金 + 沉银组合在高频高速板上发挥最佳效果，需注意三个关键细节，避免 “1+1<2”：

1. 区域划分：明确 “镀金区” 的 3 个标准

不是所有区域都需要镀金，只有满足以下条件的区域才用选择性电镀金：

• 需频繁插拔的接口（如连接器、插槽）；

• 射频信号传输的关键节点（如天线接口、功率放大器输出端）；

• 长期暴露在恶劣环境（高温、潮湿）的焊盘；

普通信号焊盘、非插拔式芯片焊盘，优先用沉银，避免浪费。

2. 工艺顺序：先沉银后电镀，避免相互污染

工艺顺序很关键，若先电镀金再沉银，沉银液会腐蚀金层；正确顺序是：

• 第一步：全板沉银，覆盖所有普通焊盘；

• 第二步：用高精度干膜掩膜保护沉银区，暴露需要镀金的区域；

• 第三步：选择性电镀金，电镀后去除干膜，清洗残留药液；

• 这样能避免金层被沉银液腐蚀，且沉银区不受电镀影响。

3. 沉银防氧化：涂覆 “保护剂” 延长寿命

沉银层容易氧化，尤其是高频高速板可能存放 1-3 个月，需做防氧化处理：

• 沉银后 1 小时内，在沉银区涂覆一层薄的有机防氧化剂（厚度 5-10nm）；

• 防氧化剂能隔绝空气，让沉银层的氧化时间从 10 天延长至 3 个月；

• 且防氧化剂在回流焊时会自动挥发，不影响焊接和信号传输。

​

组合工艺是高频高速板的 “未来趋势”

随着 5G、自动驾驶、高速服务器的发展，高频高速板对 “高性能 + 低成本” 的需求越来越迫切，选择性电镀金 + 沉银组合正好契合这一趋势 —— 既用电镀金保障关键区域的可靠性和信号稳定性，又用沉银控制成本、降低普通区域的信号损耗，实现 “鱼和熊掌兼得”。
