电镀金均匀性差=细间距QFP报废？

你有没有想过？手机突然死机、路由器频繁断网，可能不是芯片坏了，而是主板上那个 “小方块”—— 细间距 QFP（四方扁平封装）的电镀金出了问题。比如一块 0.5mm 引脚间距的 QFP，只要不同引脚的电镀金厚度差了 0.2μm（相当于头发丝直径的 1/250），焊接时就可能出现虚焊；同一引脚边缘和中心的金层成分不均，用不了半年就会接触不良。今天就拆解析：为什么细间距 QFP 对电镀金均匀性 “这么挑剔”，以及均匀性差会带来哪些连锁故障。

先搞懂：细间距 QFP 的 “娇贵之处”—— 引脚密到 “挤公交”

首先得明确：不是所有 QFP 都怕均匀性差，细间距 QFP 特指引脚间距≤0.5mm、引脚宽度≤0.2mm的类型，常见于手机主板、路由器芯片、工业控制模块。比如某款 48 引脚的细间距 QFP，整个封装尺寸才 8mm×8mm，引脚像 “挤公交” 一样排满四周，相邻引脚的间隙比一张 A4 纸还薄（A4 纸厚度约 0.1mm，0.3mm 间距的 QFP 间隙仅 3 张 A4 纸厚）。

这种 “高密度布局” 决定了它对电镀金的要求：必须 “雨露均沾”。因为引脚又窄又密，任何一点金层不均匀，都会被无限放大 —— 就像给窄面包片涂果酱，少涂一点就会漏底，多涂一点就会溢到旁边，而宽面包片即使涂得不均，影响也没这么大。

电镀金均匀性：不是 “厚就行”，而是 “处处一样好”

很多人以为电镀金 “够厚就行”，其实均匀性比厚度更重要。这里的 “均匀性” 分两个维度，缺一个都不行：

1. 厚度均匀：每个引脚、每个角落都要 “一样厚”

理想状态下，细间距 QFP 所有引脚的电镀金厚度差应≤0.1μm，同一引脚的边缘和中心厚度差≤0.05μm。比如设计厚度 1μm 的电镀硬金，有的引脚厚 1.1μm，有的仅 0.9μm，甚至同一引脚边缘厚 1.2μm、中心厚 0.8μm，这就是典型的厚度不均。

你可以把它比作 “烤饼干”：如果烤箱受热不均，有的饼干烤焦，有的没熟，再好吃的配方也白费。细间距 QFP 的引脚就像小饼干，金层厚度不均，后续焊接和使用都会出问题。

2. 成分均匀：硬金里的 “添加剂” 不能 “堆一块”

细间距 QFP 常用电镀硬金（含 1%-3% 钴 / 镍），这些合金元素的分布必须均匀。如果某段引脚的钴含量高达 4%，另一段仅 0.5%，就会导致金层硬度 “忽高忽低”—— 硬的地方脆，软的地方易磨损，就像掺了糖的面团，有的地方糖太多硬邦邦，有的地方没糖软塌塌。

均匀性差的 “连锁反应”：细间距 QFP 的 3 大故障根源

某电子厂的实测数据很直观：电镀金均匀性合格的细间距 QFP，焊接良率 99.2%，使用 1 年故障率 0.3%；而均匀性差的批次，焊接良率骤降至 85%，1 年故障率飙升至 8%。具体会引发哪些问题？

1. 焊接灾难：虚焊、桥连 “成双成对”

细间距 QFP 的焊接就像 “在针尖上跳舞”，金层不均直接导致焊锡 “不听话”：

• 虚焊：金层薄的引脚（比如 0.8μm，设计 1μm），焊锡与金层反应时 “原料不足”，无法形成稳定的合金层，就像胶水涂少了粘不牢。测试显示，金层厚度差 0.2μm 的引脚，虚焊率是均匀引脚的 5 倍；

• 桥连：金层厚的引脚（比如 1.2μm），焊锡熔融后会 “堆积溢出”，顺着金层流到相邻引脚 ——0.3mm 间距的 QFP，只要溢出 0.1mm 就会短路，就像两户人家的果酱溢到一起粘住了。

2. 接触电阻 “过山车”：信号传输 “时断时续”

细间距 QFP 常作为 “信号中转站”，接触电阻必须稳定（通常≤5mΩ）。而金层不均会让电阻 “忽高忽低”：

• 金层薄的地方，铜基材易暴露氧化，接触电阻会从 5mΩ 飙升至 50mΩ，就像电线接触不良会发热；

• 成分不均的地方，比如钴含量高的区域，电阻比正常区域高 20%，高频信号（如 5G 信号）传输时会 “衰减卡顿”。

某路由器厂商的测试发现：均匀性差的细间距 QFP，在传输 2.4GHz WiFi 信号时，丢包率从 1% 升至 15%，就是因为接触电阻波动导致信号 “时断时续”。

3. 可靠性 “打折”：冷热循环后 “一折就断”

电子设备会经历 “低温 - 40℃→高温 85℃” 的冷热循环，金层不均会让引脚 “脆化加速”：

• 金层厚的地方，与焊锡形成的合金层（如 Cu₆Sn₅）过厚，这种合金本身较脆，冷热循环时易开裂；

• 成分不均的地方，硬度差异大，应力会集中在软的区域，就像一根粗细不均的筷子，弯折时会从细的地方断。

为什么细间距 QFP 更 “怕” 不均？3 个 “放大效应”

普通 QFP（引脚间距≥0.8mm）对均匀性要求没这么高，而细间距 QFP 之所以 “娇贵”，是因为 3 个 “放大效应”：

尺寸放大：细间距 QFP 的引脚宽仅 0.15mm，金层厚度差 0.1μm，占比就达 67%（0.1/0.15）；而普通 QFP 引脚宽 0.4mm，同样差 0.1μm，占比仅 25%，影响自然小；

间隙放大：0.3mm 的引脚间隙，金层稍厚就会溢胶式短路，而 0.8mm 间隙有足够 “容错空间”；

应力放大：细引脚的机械强度本就低，金层不均会进一步削弱强度，就像细绳子上有个薄弱点，一拉就断。

怎么提升均匀性？3 个 “实用招”

对工厂和工程师来说，提升细间距 QFP 的电镀金均匀性，其实有成熟方案：

优化电镀工艺：用 “脉冲电镀” 代替传统直流电镀，电流像 “脉搏” 一样周期性变化，能让金离子均匀附着；同时加强电镀液搅拌（比如空气搅拌 + 机械搅拌），避免引脚周围 “金离子不够用”；

预处理 “精细化”：电镀前用 “等离子清洗 + 微蚀刻” 处理铜引脚，去除氧化层和油污，让金层能 “贴紧” 铜面，减少局部薄厚不均；

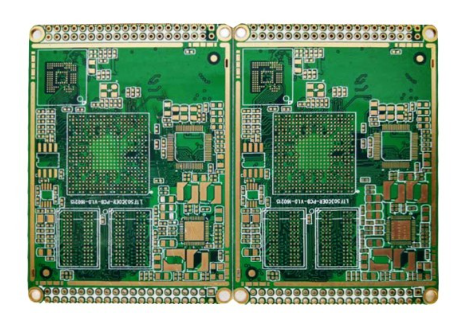

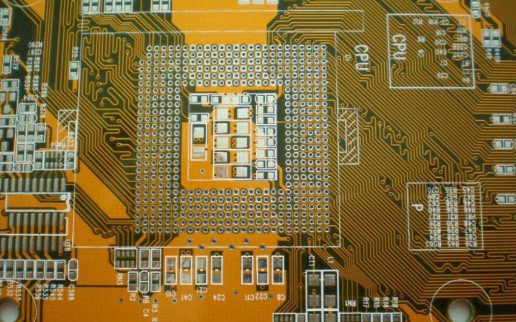

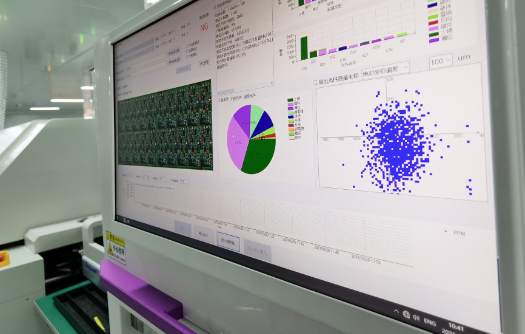

检测 “微米级把控”：用 X 射线测厚仪逐引脚检测厚度，用能谱仪（EDS）分析成分分布，发现均匀性超差的批次直接拦截，别流入下游。

​别忽视 “微米级” 的力量

细间距 QFP 的电镀金均匀性，看似是 “微观小事”，实则是设备稳定的 “关键一环”。就像手机里的小零件，少一颗螺丝都可能死机，几微米的金层不均，也会让上千块的设备报废。

对消费者来说，选电子设备时可以关注 “采用细间距 QFP + 电镀硬金” 的产品，可靠性更高；对工程师来说，把控好均匀性，就是给设备上了 “双保险”—— 毕竟，电子世界里，“均匀” 才是 “稳定” 的前提。
