解码阻焊层颜色：PCB设计终极指南

原创于 2025-08-04 11:38:41 发布 · 956 阅读

13 ·

CC 4.0 BY-SA版权

文章标签：

#pcb工艺 #制造 #捷配

PCB大全专栏收录该内容

2060 篇文章

订阅专栏

当谈到 PCB 设计时，经常会出现一个问题：阻焊层颜色是什么意思，它们如何影响您的项目？简而言之，阻焊层颜色是应用于印刷电路板（PCB）的保护层，用于保护铜迹线免受损坏并防止短路。虽然颜色本身不会影响性能，但它在美观、易于检查和品牌推广方面发挥着重要作用。

什么是阻焊层，为什么颜色很重要？

阻焊层，也称为阻焊剂，是应用于 PCB 铜迹线的薄聚合物层。它的主要工作是保护电路板免受氧化，防止组装过程中阻焊桥，并防止电气短路。如果没有这一层，您的 PCB 将容易受到环境破坏和制造错误的影响。

现在，我们来谈谈颜色。阻焊层赋予 PCB 独特的外观——无论是经典的绿色、光滑的黑色还是鲜艳的红色。虽然颜色不会改变电路板的电气性能，但它会影响几个实际方面：

检查和可见性：某些颜色可以在质量检查期间更容易发现缺陷。
美学与品牌：颜色可以反映产品的身份或目标市场。
成本和可用性：有些颜色比其他颜色更常见且生产成本更低。

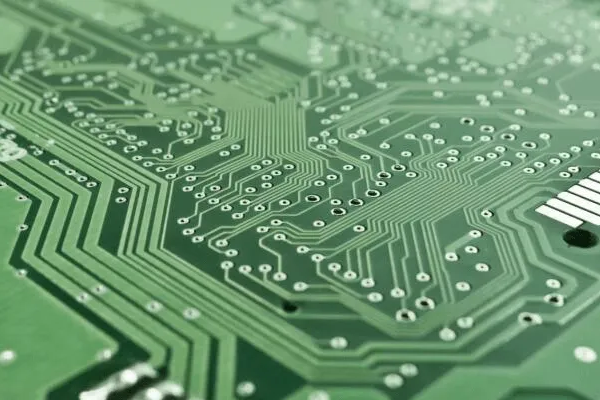

绿色阻焊层

常见阻焊层颜色及其含义

了解阻焊层颜色背后的含义可以帮助您为您的项目选择最佳选项。虽然没有通用标准规定每种颜色的“含义”，但行业实践和看法已经塑造了它们的使用。让我们探讨一下 PCB 设计中最常见的颜色及其典型关联。

1. 绿色 - 行业标准

绿色是使用最广泛的阻焊层颜色，几十年来一直是默认颜色。它的流行源于历史原因——早期的阻焊层配方由于所使用的材料而是绿色的，制造商坚持使用它。今天，出于以下几个原因，绿色仍然是首选：

高对比度：它与白色丝印文本和铜迹线具有出色的对比度，使在强光下更容易进行检查。
性价比高：绿色阻焊油墨随处可见，通常是最便宜的选择。
可靠性：其悠久的历史意味着该配方在耐用性和性能方面经过了充分测试。

绿色是大多数优先考虑成本和可见性的通用 PCB 的理想选择。

2. 蓝色 - 现代和专业

蓝色阻焊层通常与干净、现代的外观联系在一起。它们在注重美观的消费电子产品和产品中很受欢迎。主要特征包括：

中等对比度：蓝色为检查提供了不错的能见度，尽管不如绿色清晰。
品牌吸引力：它经常被想要精通技术或优质外观的公司使用。
成本略高：蓝色不如绿色常见，因此价格可能会更高一些。

3. 红色——大胆而引人注目

红色阻焊层脱颖而出，经常用于高端或定制设计。由于成本原因，它们在大规模生产中不太常见，但具有明显的优势：

强大的品牌：红色通常表示优质或专业产品。
较低的对比度：在某些照明下可能更难检查，因此它不适合复杂的电路板。
独特的美学：非常适合以视觉冲击力为关键的产品。

4. 黑色 - 时尚精致

黑色阻焊层通常被选择用于豪华电子产品或需要简约外观的设计。然而，它们需要权衡：

能见度差：黑色吸收光线，因此很难发现缺陷或阅读丝印文本。
吸热：它可以保留更多的热量，这可能会影响高温环境下的性能。
高级外观：常用于高端音频设备或游戏硬件。

5. 白色 - 干净简约

白色阻焊层很少见，但用于光反射很重要的特定应用，例如 LED 板。注意事项包括：

反射率：白色增强光输出，非常适合照明设计。
检查困难：它容易出现污垢，并且文本对比度较低。
特殊用途：由于维护挑战，不适合大多数标准 PCB。

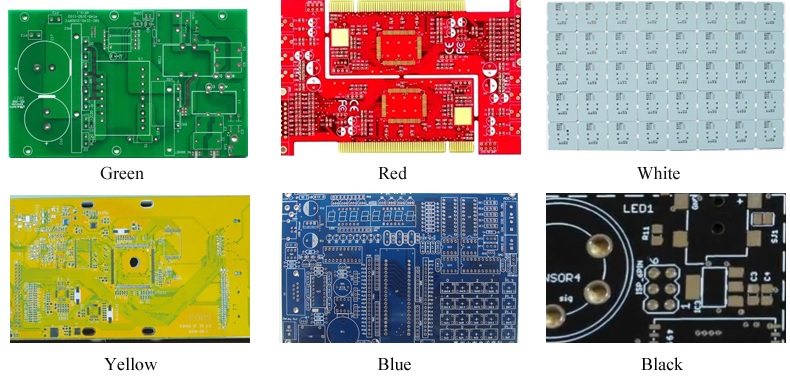

不同的阻焊层颜色

PCB 颜色指南：阻焊层颜色选择时要考虑的因素

为您的 PCB 设计选择合适的阻焊层颜色不仅仅是外观。有几个实际因素发挥作用。本 PCB 颜色指南将引导您了解关键考虑因素，以确保您的选择符合您的项目需求。

1. 检查的可见性

在制造和质量控制过程中，检验员需要清楚地看到痕迹、过孔和潜在缺陷。绿色和蓝色等颜色与铜和丝网印刷形成高对比度，使其成为精细电路板的理想选择。黑色或红色等较深的颜色可以隐藏缺陷，从而导致遗漏错误。如果您的设计具有严格的公差（例如，走线宽度低于 0.1 毫米），请选择高对比度颜色以确保检查期间的准确性。

2. 应用环境

考虑一下您的 PCB 将用于哪里。例如，如果它是暴露在阳光下的户外设备的一部分，黑色阻焊层可能会吸收过多的热量，与浅色相比，电路板的温度会升高多达 10-15°C。另一方面，白色口罩可以反射热量和光线，这对于效率很重要的 LED 应用是有益的。

3. 成本和可用性

绿色阻焊层是最具成本效益的，由于规模经济，价格通常比紫色或黄色等特殊颜色低 10-20%。如果您的预算紧张或需要快速生产，坚持使用绿色环保可以节省时间和金钱。定制颜色可能还需要更长的交货时间，因为它们并不总是有库存。

4. PCB设计美学和品牌

在面向消费者的产品中，PCB 设计美学可以产生很大的影响。红色或蓝色阻焊层可以强化品牌形象，特别是当电路板通过透明外壳可见时。例如，游戏硬件通常使用红色等大胆的颜色来传达力量和速度，而医疗设备可能会使用蓝色来营造平静、专业的氛围。

5. 组装和维修注意事项

在过程中，技术人员依靠颜色对比度来准确放置组件。黑色等低对比度颜色可能会减慢手动焊接过程，在光线不足的条件下错误率增加多达 5-10%。同样，对于维修，高对比度掩模可以更轻松地跟踪电路和识别问题。

阻焊剂颜色解释：它们会影响性能吗？

一个常见的误解是阻焊剂颜色会影响 PCB 的电气性能。让我们澄清事实：阻焊层的颜色对阻抗、信号速度或导热系数没有直接影响。口罩的材料成分（通常是环氧树脂聚合物）决定了其保护质量，而不是颜料。

但是，可能会发生间接影响。如前所述，黑色掩模吸收更多热量，可能会提高电路板的工作温度。在功耗为 5W 或更高的高功率应用中，如果不使用适当的散热器进行管理，这可能会使组件超出其热极限。因此，虽然颜色不会改变面具的核心特性，但它会影响环境因素。
