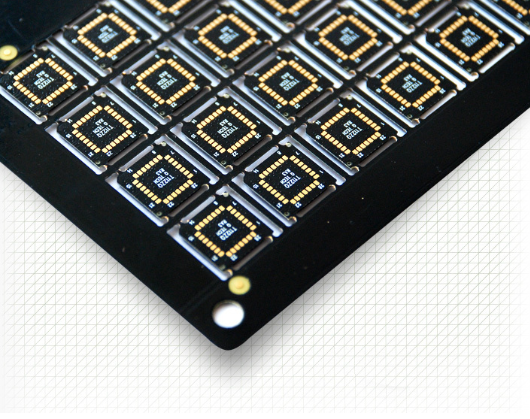

在高端电子产品的 PCB 设计中，阻焊颜色的选择早已超越了单纯的视觉偏好，成为影响性能、可靠性与品牌调性的关键因素。黑色阻焊凭借其独特的物理特性与工艺优势，在智能手机、服务器、高端医疗设备等领域占据越来越重要的地位。

一、红外辐射散热：

高端电子产品的性能密度持续提升，如 5G 基站的射频模块、AI 服务器的 GPU 集群，其 PCB 上的器件功耗动辄突破 100W。黑色阻焊在散热方面的独特优势在此类场景中表现得尤为突出。

从光学特性来看，黑色阻焊的红外辐射率（约 0.85-0.9）显著高于绿色阻焊（0.7-0.75）。这意味着在相同温度下，黑色表面能以更快的速度向外界辐射热量。某 PCB 六层板厂家为服务器主板做的对比测试显示：在 200W 功率负载下，采用黑色阻焊的六层板，其 CPU 周围温度比绿色阻焊低 6-8℃，芯片的热应力降低 20% 以上。

更关键的是，黑色阻焊的散热优势在密闭空间中更为明显。高端智能手机的金属中框与玻璃后盖形成近乎封闭的环境，传统对流散热受到极大限制。

二、信号屏蔽与抗干扰：高频环境的 “电磁防护盾”

高端电子产品普遍采用高频信号传输，如毫米波雷达模块（77GHz）、高速串行总线（PCIe 5.0，32Gbps），电磁干扰（EMI）成为影响性能的关键瓶颈。黑色阻焊中添加的碳基色粉具有一定的导电性（体积电阻率约 10⁶-10⁸Ω・cm），能形成微弱的法拉第笼效应，对电磁辐射起到衰减作用。

PCB 六层板厂家的 EMC 测试表明：在 10GHz 频段，黑色阻焊对 PCB 表面辐射的屏蔽效能比绿色阻焊高 8-12dB。这在射频前端模块中尤为重要 —— 某 5G 基站的功放板采用黑色阻焊后，相邻信道的干扰电平从 - 85dBm 降至 - 95dBm，通信质量显著提升。

对于高速数字信号，黑色阻焊的哑光表面能减少信号反射。在高端示波器的 PCB 设计中，信号走线附近的绿色阻焊可能因镜面反射产生杂散信号，而黑色阻焊的漫反射特性可将这种干扰降低 30% 以上，确保 10GS/s 的采样精度不受影响。

三、精密制造的工艺适配：提升良率的 “隐形助手”

高端电子产品的 PCB 往往采用微间距器件（如 0.4mm pitch 的 BGA）、细线路（3mil/3mil），对制造精度要求极高。黑色阻焊在精密工艺中的适配性，是 PCB 六层板厂家推崇其用于高端产品的重要原因。

黑色阻焊的感光特性更稳定。在曝光工序中，绿色阻焊可能因批次差异导致感光灵敏度波动 ±5%，而优质黑色阻焊的波动可控制在 ±2% 以内。这在 6 层以上的高密度板中至关重要 —— 某医疗影像设备的 PCB 采用黑色阻焊后，细线路的蚀刻精度从 ±0.5mil 提升至 ±0.3mil，短路不良率降低 60%。

对于激光打标工艺，黑色阻焊的对比度优势明显。在芯片 ID 的激光雕刻中，黑色表面的白色标记线宽可控制在 50μm 以内，且耐擦性比绿色阻焊高 2 倍。这为高端设备的追溯管理提供了可靠的物理载体，尤其符合医疗设备的 FDA 溯源要求。

四、外观质感与品牌价值：高端产品的 “视觉名片”

在消费级高端电子产品中，PCB 的外观质感已成为品牌差异化的组成部分。黑色阻焊以其沉稳、精密的视觉特性，成为高端品牌的首选。

拆开某旗舰折叠屏手机的铰链模块，黑色 PCB 与金属构件的搭配呈现出强烈的工业美学。这种设计不仅提升了用户拆机时的心理预期，更在供应链端传递出品质信号 —— 采用黑色阻焊的 PCB，其制造标准通常比普通绿色板高 1-2 个等级。

对于可透视的高端设备（如 Hi-Fi 音响的透明机箱），黑色阻焊能隐藏多余的布线细节，突出核心器件的布局美感。PCB 六层板厂家为音响品牌定制的 6 层板，通过黑色阻焊与金色镀层的搭配，使内部结构成为产品的 “第二显示屏”，溢价空间提升 15% 以上。
