PCB焊接缺陷溯源:PCB批量厂家生产质量密码

在 PCB 批量厂家的生产车间里,一块看似完美的四层板可能因 0.1mm 的锡珠成为废品,一个虚焊的过孔会让整批智能手表主板功能失效。焊接质量是 PCBA 加工的 “生命线”,而隐藏在缺陷背后的,往往是过孔可焊性、板材翘曲度和设计合理性这三大核心因素。

过孔可焊性:焊接质量的 “第一道关卡”

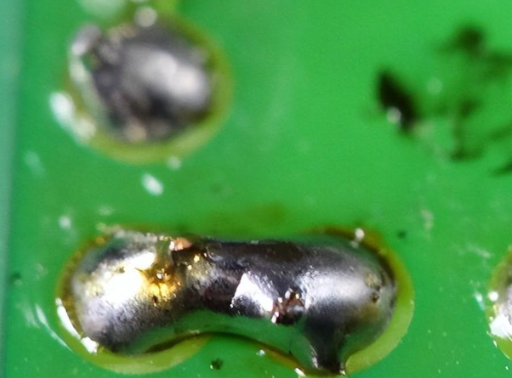

PCB 过孔就像元器件与内层线路的 “桥梁”,可焊性不佳会直接导致 “断桥”—— 虚焊缺陷。所谓可焊性,是指熔融焊料能在金属表面形成均匀连续薄膜的能力,这一过程稍有差池,就会引发连锁反应。

焊料与被焊金属的 “匹配度” 是基础。PCB 批量厂家常用的 Sn-Pb 焊料(含 63% 锡、37% 铅)熔点 183℃,若铅含量超标 5%,会导致焊料流动性下降,过孔内壁难以均匀挂锡。而被焊金属(如过孔内壁的铜镀层)若氧化严重(铜绿厚度>0.5μm),焊料根本无法润湿,形成 “假焊”—— 外观看似连接,实际电阻>100mΩ(合格标准<10mΩ)。

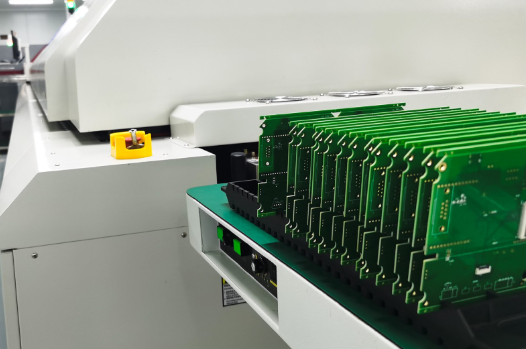

焊接温度与清洁度的 “双重考验” 也不容忽视。温度过高(超过 240℃)会让过孔周围的铜箔快速氧化,形成黑色氧化层(CuO),焊料无法附着;温度过低(低于 180℃)则焊料未完全熔融,流动性差。PCB 批量厂家的回流焊炉通常采用 “三段式控温”:预热(150℃)去除水汽,恒温(183℃)让焊料熔融,峰值(220℃)确保润湿,配合氮气保护(氧含量<500ppm),可将过孔虚焊率控制在 0.1% 以下。此外,PCB 表面的油污、指纹(含盐分)会破坏焊料润湿,必须通过超声波清洗(清洗剂为异丙醇)去除,否则易产生锡珠、开路等缺陷。

翘曲变形:应力导致的 “隐形杀手”

PCB 在焊接过程中若发生翘曲,就像平整的路面出现隆起,元器件焊点会因应力变形产生虚焊、短路,这在多层板(如四层板、六层板)中尤为常见。

温度不平衡是翘曲的主因。PCB 批量厂家的红外热像仪显示,焊接时若上下表面温差>20℃,板子会向高温一侧弯曲(如顶层 220℃、底层 200℃,板边翘起 0.5mm)。四层板因结构复杂(含电源层、信号层),热膨胀系数差异更明显,翘曲度若超过 0.7%(如 300mm 长的板弯曲>2.1mm),BGA 焊点(间距 0.5mm)会被拉断,形成开路。

重力与器件重量也会加剧翘曲。大尺寸 PCB(>300mm)在焊接时,中部会因自重下坠(弯曲 0.3mm),导致边缘焊点受压、中部焊点受拉。若 PCB 上装有>20g 的元器件(如大电容),冷却后器件会拉扯焊点,形成 “冷焊”(焊点表面无光泽、呈颗粒状)。

设计缺陷:源头埋下的 “质量隐患”

PCB 设计若存在缺陷,再精密的焊接工艺也难以弥补,这需要设计人员与 PCB 批量厂家深度配合。

布局不合理会引发连锁问题。板子过大(如 500mm×400mm)会导致散热不均(边缘与中心温差 10℃),过小(如 50mm×50mm)则元器件拥挤,焊盘间距<0.2mm 易短路。PCB 批量厂家建议采用 “4:3 矩形” 设计(如 200mm×150mm),既利于焊接时温度均匀,又能控制导线阻抗(高频信号需 50Ω±10%)。此外,发热元件(如功率管)若贴近热敏元件(如传感器),会因温差>50℃导致后者漂移,必须保持 5mm 以上距离,必要时加散热片。

细节设计决定焊接成败。焊盘尺寸若与元器件引脚不匹配(如 0603 元件用 0402 焊盘),会导致 “焊料不足”;导线宽度突变(如从 0.2mm 骤变为 0.5mm)会引发阻抗不连续,焊料易堆积形成锡球。PCB 四层板厂家特别提醒:大面积铜箔(如>50mm²)需开 “散热窗”(每隔 10mm 留 1mm 缝隙),否则焊接时铜箔受热膨胀,会拉起焊点导致脱落。另外,重量>20g 的元件需设计支架,避免振动时焊点疲劳断裂。

批量生产中的质量管控

PCB 批量厂家通过 “设计审核 + 工艺优化 + 全检” 构建防线:

设计 DFM 审核:接到订单后,先检查焊盘尺寸、间距、铜箔分布等,对不合理处提出修改建议(如将 0.15mm 焊盘间距增至 0.2mm),从源头减少缺陷。

工艺参数优化:针对不同 PCB(如四层板、六层板),调试回流焊曲线(如四层板峰值温度 220℃,六层板 210℃),确保焊料润湿充分且无过热。

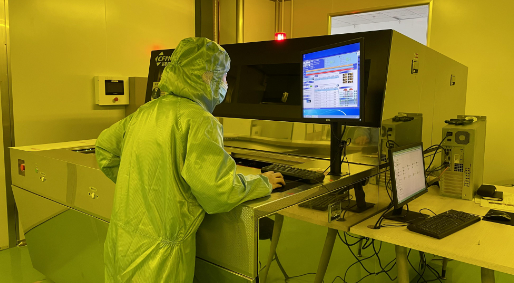

AOI+X 射线检测:焊接后用 AOI 检查外观缺陷(锡珠、虚焊),对 BGA 等隐蔽焊点用 X 射线检测内部空洞(空洞率需<25%),确保不良品不流入下道工序。

焊接质量的控制,是 PCB 批量厂家技术实力的综合体现。从过孔可焊性的微米级把控,到翘曲度的毫米级控制,再到设计细节的毫米级优化,每一步都关乎产品可靠性。
