PCB地线设计优化技巧

地线设计不当可能导致电气性能下降，信号干扰增加，甚至设备功能失效。因此，地线设计的优化对于提高PCB的整体性能至关重要。本文将探讨如何优化PCB地线设计，帮助工程师在实际设计中解决常见问题，提升电路的性能。

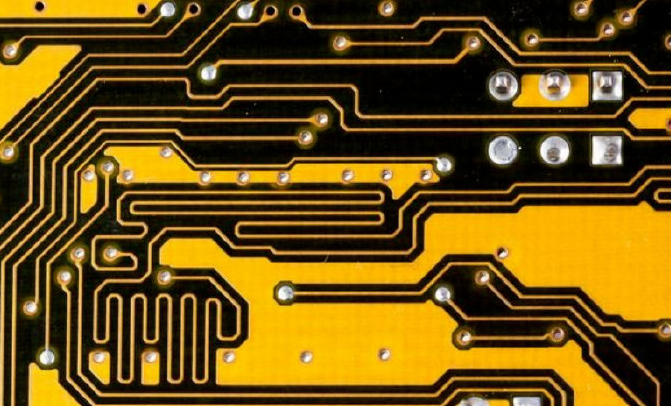

2. 技术原理：地线在PCB设计中的关键作用

在PCB设计中，地线通常指的是一个连续的电位参考层，提供了电子元件的共地连接。地线设计的好坏直接影响到电路的工作效率、电源的稳定性以及电磁兼容性。以下是地线设计中的一些关键技术原理：

2.1 地线的作用

地线在PCB中发挥着以下主要作用：

• 电流回流通道：地线提供了电流的回流路径，确保电流的流动不会被中断或产生不必要的干扰。

• 信号参考：地线为所有信号提供一个稳定的参考电位。无论是高速数字信号还是模拟信号，都依赖于地线来保证信号的稳定性。

• 电磁屏蔽：地线起到电磁屏蔽的作用，减少外部电磁干扰（EMI）对电路的影响，并防止电路产生过多的辐射。

2.2 电源和地线的关系

电源和地线在PCB中扮演着相辅相成的角色。电源为电路提供能量，而地线则提供电流的回流路径。两者的设计需要密切配合，以确保电流稳定流动并减少噪声。

• 电源稳定性：地线的质量直接影响到电源的稳定性。如果地线设计不当，电源可能会受到波动，导致信号失真或电路失效。

• 去耦和滤波作用：地线为电源去耦和滤波提供了基础，能够有效隔离噪声信号，提升电源的稳定性和电路的抗干扰能力。

2.3 地线环路与噪声

地线设计中的一个重要问题是地线环路。地线环路是指地线回流路径中的不必要回路，这些回路可能引起噪声和电磁干扰。特别是在高频电路中，地线环路会形成不必要的电感，导致信号失真或电源噪声。

• 地线电阻和电感：地线电阻和电感的存在可能导致地线上的电流不均匀，增加噪声。

• 高频信号干扰：在高速信号传输中，地线的设计需要特别注意，避免地线不连续或不平坦，导致信号回流时受到干扰。

3. 解决方案：地线设计优化技巧

针对地线设计中的常见问题，工程师可以采取以下优化方案，确保地线的质量和效果。

3.1 采用大面积连续地层

• 地层的连续性：为了提高地线的效果，地线应该尽量连续且无间隙。常见的做法是通过在PCB中设计一层完整的地面层（Ground Plane），覆盖整个板面。这样可以减少地线电阻和电感，提升电流的回流效率。

• 避免分割：地线应该尽量避免被电源线或信号线切割。否则，切割的地线区域会形成噪声源，影响信号的稳定性。

3.2 减少地线环路

• 短路路径设计：地线的回流路径应该尽可能短。通过布线时避免形成大的环路，减少电流路径中的电感，从而减少噪声和电磁干扰。

• 多点接地：对于复杂的电路，建议采用多点接地技术，将地线接地点分布在电路板的不同位置，从而减少地线环路的影响。

3.3 布局优化与层叠设计

• 信号与地线层的搭配：为了减少信号干扰，信号层应该与地层尽量接近。将信号线路和地线层放置在相邻的两层上，可以有效减少噪声和电磁干扰。

• 分层设计：在设计中，可以通过将信号层、电源层和地线层分开布置，以优化电流的回流路径。地线层应该保持平整、连续，并覆盖尽可能大的区域，以实现更好的抗干扰效果。

3.4 电源与地线的分配

• 电源分配与地线布局：电源与地线的分配应当均匀，避免电源和地线不平衡的情况。电源线的布置应当尽量避免交叉与地线，以减少噪声干扰。

• 去耦电容与地线设计：去耦电容应该紧密连接到电源和地线之间，避免电容与地线的接触阻抗过大。去耦电容能够有效滤除电源噪声，提高电路的稳定性。

3.5 低频与高频地线分离

• 低频与高频地线分离：对于高速电路设计，建议将低频与高频电路的地线分开布局。高频电路使用独立的地线回路，避免低频地线带来的噪声影响。

• 地线过孔优化：高频信号回流路径中的地线过孔需要特别注意，避免过孔位置不当导致信号反射或电磁干扰。合理选择过孔大小、数量和布局位置，可以有效减少高频噪声的影响。

​

4. 地线设计的关键要点

PCB地线设计是影响电路稳定性、电源质量和抗干扰能力的关键因素。合理的地线设计能够有效提高电路的性能，减少噪声干扰，提升电磁兼容性。地线设计的优化主要包括提高地层的连续性、减少地线环路、优化布局以及合理分配电源和地线等。
