PCB可制造性设计中的信号完整性保障

信号完整性直接影响到电路的性能、可靠性和功能，尤其是在高频、高速应用中，信号传输的质量与电路的稳定性密切相关。

一、问题的重要性与影响

1.1 信号完整性在PCB中的作用

信号完整性（SI）是指信号在传输过程中能够保持其原始形态，没有受到失真或干扰。信号的完整性是保证电路性能的基础，尤其是在高速、高频应用中，信号失真可能导致系统的不稳定，甚至引发设备故障。随着PCB尺寸的不断缩小，元器件间的距离变得更紧密，信号的传输路径更加复杂，信号完整性问题也变得更加突出。

在一个典型的PCB中，信号从一个元器件传输到另一个元器件，过程中可能受到多个因素的影响。任何信号干扰、串扰、反射等问题都会导致信号质量下降，影响电路的功能和系统的可靠性。因此，如何在PCB设计阶段保障信号完整性，成为了一个关键问题。

1.2 信号完整性失效的影响

信号完整性失效的后果十分严重，常见的影响包括：

• 信号失真：信号在传输过程中由于阻抗不匹配、噪声干扰等原因，导致波形失真，使接收端无法准确还原原始信号。

• 信号反射：当信号在传输线中遇到阻抗变化时，部分信号会反射回来，导致干扰并降低信号质量。

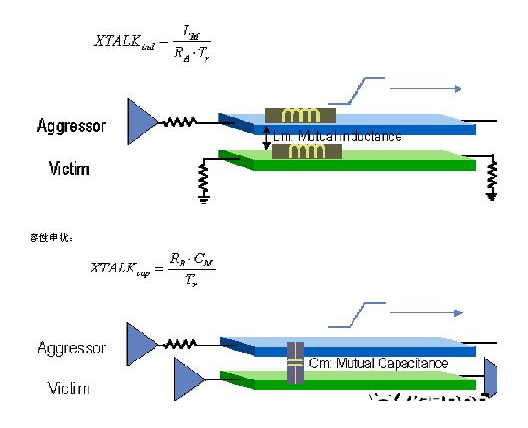

• 串扰：邻近的信号线之间由于电磁干扰导致的信号互相影响，这种情况在高频和高密度PCB中尤为严重。

• 误差与故障：信号失真可能导致逻辑错误或数据丢失，影响设备的正常功能，严重时甚至导致系统故障。

因此，在设计过程中确保信号完整性是提高PCB可靠性和性能的关键步骤。

二、信号完整性的技术原理

2.1 信号传输的基本原理

信号在PCB中的传输是通过导线、铜箔、焊盘等介质进行的。信号的传输过程受到多种因素的影响，如阻抗、信号频率、电流、环境噪声等。为了确保信号在传输过程中保持完整，需要理解以下几个技术原理：

• 传输线理论：信号线在PCB中的传播速度由传输线的阻抗决定。当信号线的阻抗不匹配时，信号会发生反射，导致信号质量下降。

• 信号的阻抗匹配：阻抗匹配是确保信号不发生反射和失真的关键。信号源、传输线和接收端之间的阻抗必须一致，才能实现最佳的信号传输效果。

• 电磁干扰（EMI）：PCB中的信号线和电源线之间、信号线与地之间都会产生电磁场，可能干扰相邻信号的传输，导致串扰现象。

2.2 信号完整性的影响因素

信号完整性在PCB设计中的维护，受多种因素的影响，主要包括：

• 信号线的长度和宽度：信号线的长度直接影响其传输延迟，过长的信号线会增加信号反射的可能性。同时，信号线的宽度也会影响信号的传输阻抗。

• 层间和层外的布线布局：信号线路的布局对于信号的稳定性和传输质量至关重要。尤其是多层PCB中，不同层之间的布局和信号走线会影响信号的完整性。

• 电源和地的设计：不良的电源和地设计会造成电磁干扰（EMI）和噪声问题，进而影响信号传输的质量。

• 接地和屏蔽：良好的接地设计和合理的屏蔽措施可以有效降低信号干扰和串扰，提高信号质量。

• 高速信号的影响：随着信号频率的增加，信号传输中的寄生效应（如寄生电容、电感）变得更为显著，必须采取措施减少这些效应的影响。

2.3 高速信号的传输与控制

随着高速电子设备的普及，PCB中传输的信号频率越来越高。在这种情况下，传统的信号传输方式可能无法有效维持信号的完整性。特别是高频信号，其传输会受到更强的寄生效应、电磁干扰和信号反射等因素的影响。因此，针对高速信号，采用以下技术是非常重要的：

• 差分信号设计：差分信号通过两根互为镜像的导线传输信号，可以有效降低噪声干扰，提高抗干扰能力。

• 终端匹配：为避免信号反射和损失，传输线的两端需要与传输线的特性阻抗相匹配，使用合适的终端电阻是非常必要的。

• 信号完整性仿真：通过使用信号完整性仿真工具，可以提前评估PCB设计中信号传输的质量，优化设计方案。

三、信号完整性保障的解决方案

3.1 设计阶段的优化措施

• 合理选择线路宽度和间距：根据信号的频率要求、阻抗要求以及板材的介电常数，合理选择信号线的宽度和间距，确保阻抗匹配。

• 利用多层结构：在多层PCB设计中，可以将高速信号放置在内层，采用地层作为信号的参考，形成良好的电磁屏蔽，减少外部干扰。

• 信号与电源/地平面分离：在设计时，避免信号线与电源线或地线交叉或并行走线，减少串扰现象的发生。

• 优化接地设计：确保有一个连续的、低阻抗的地平面，使信号有稳定的参考地。避免地平面中存在断裂或不连续的情况。

• 合理使用去耦电容：在高速电路中，适当使用去耦电容可以有效地降低噪声干扰，保证信号的稳定性。

3.2 制造阶段的优化措施

• PCB制造精度：确保PCB的制造精度，避免制造过程中出现导线宽度、间距等的偏差，从而导致信号传输问题。

• 层叠结构的设计：合理设计层叠结构，保证电源层、地层和信号层的合理布置，使信号传输路径最短且阻抗匹配。

• 质量控制与测试：在PCB制造完成后，进行信号完整性测试，确保产品在高频、高速工作条件下的信号稳定性，及时发现并纠正问题。

3.3 高级技术的应用

• 高速信号传输仿真：使用信号完整性仿真软件，对PCB设计中的信号传输进行模拟，评估其传输质量和稳定性，提前解决潜在问题。

• 差分对布线：对于高速信号，采用差分对布线，并确保其传输的匹配阻抗，以避免信号失真和反射问题。

• 屏蔽设计：在需要特别保护信号的环境下，可以采用信号屏蔽设计，减少电磁干扰的影响。

信号完整性是PCB设计中不可忽视的关键因素，尤其是在高速和高频电路中。确保信号完整性不仅依赖于设计阶段的优化，还需要制造过程中严格的控制和测试。通过合理选择材料、优化布线布局、采用差分信号设计等措施，可以有效提高信号传输的质量和可靠性，确保电路的稳定工作。
