射频PCB的可制造性设计要点与优化策略

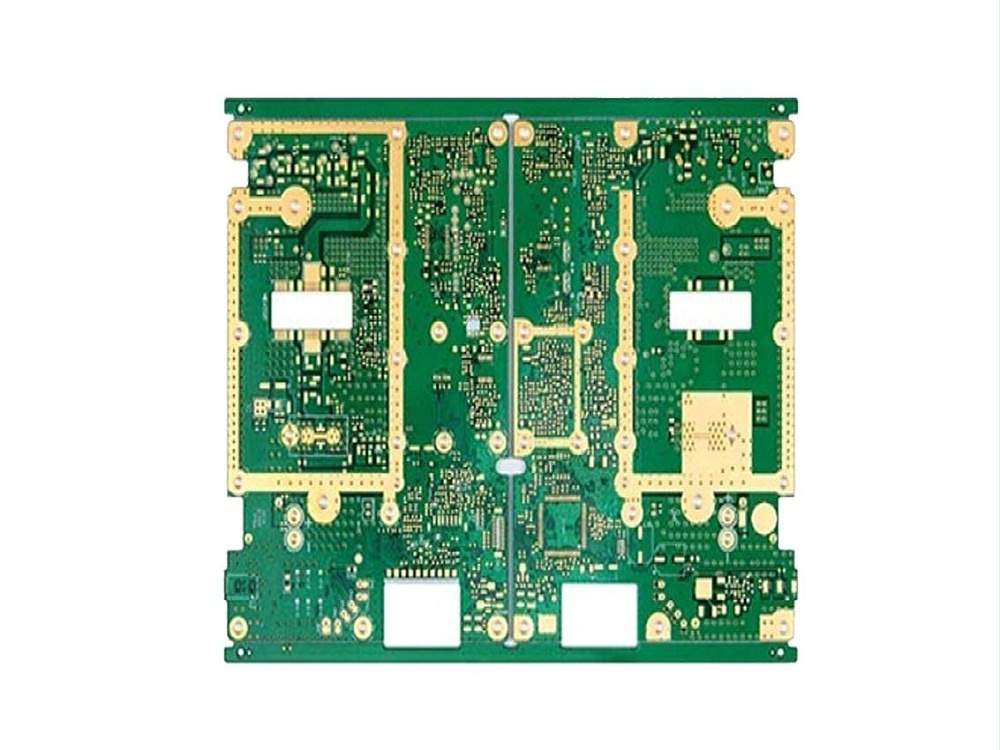

​一、射频PCB设计的特殊要求

射频（RF）电路广泛应用于通信、雷达、无线设备等领域。由于射频信号频率较高，对PCB的设计提出了严格的要求。射频PCB与常规的数字或模拟PCB不同，设计时不仅要考虑电气性能，还需要关注信号的传输损耗、抗干扰能力、热管理等方面。尤其是在生产过程中，如何保证射频PCB的可制造性是工程师们需要解决的重要问题。

二、射频PCB面临的挑战

1.

射频信号具有高频率特点，信号在PCB中传输时会受到许多因素的影响，导致信号损耗、失真或反射。尤其在高速传输线路上，导线的电阻、电感和电容效应会增加信号的损耗，导致传输质量下降。因此，如何降低信号损耗、确保高效传输是射频PCB设计中的首要问题。

2.

在射频电路中，信号的传输通常需要进行阻抗匹配，以减少信号的反射和失真。设计不当可能导致信号反射、串扰等问题，影响系统的稳定性和性能。因此，如何保持良好的阻抗控制和匹配是射频PCB设计中必须解决的关键问题。

3.

射频信号本身就是一种高频电磁波，容易受到电磁干扰（EMI）的影响，且其辐射性强，容易产生干扰。射频电路中如果存在不良的电源和接地布局、信号走线不合理等问题，将使得电磁干扰现象更为严重。因此，射频PCB的设计必须考虑到减少电磁干扰的措施。

4.

射频设备在工作时常常伴随一定的热量生成，尤其是在功率较大的射频应用中。过高的温度会导致元件失效、信号性能下降等问题，因此热管理是射频PCB设计中不可忽视的一部分。如何优化散热设计，降低PCB温度，是设计中的一个关键挑战。

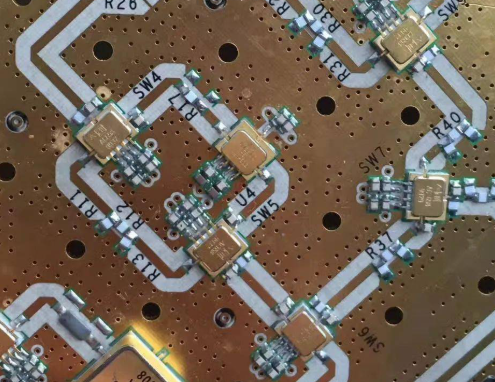

三、技术原理：射频PCB的设计与优化要求

1.

射频信号的传输损耗主要来源于PCB中的电阻、电感、电容以及不良的接触。为了降低损耗，设计时要考虑以下几个方面：

• 材料选择：选择低损耗的PCB材料，例如聚四氟乙烯（PTFE）材料，这类材料具有较低的介电损耗因子，能够有效减少信号传输过程中的损耗。

• 走线设计：尽量减少长导线和弯曲部分，保持信号线的短直。保持信号路径的平稳性可以减少信号在传播过程中的损失。

• 屏蔽与隔离设计：通过增加金属层或屏蔽层来隔离射频信号，以减少其他电路的干扰，保证信号质量。

2.

阻抗匹配是射频PCB设计中最为关键的部分之一。阻抗不匹配会导致信号反射、功率损失甚至系统失效。为了确保良好的阻抗匹配，设计时需要关注以下几点：

• 精确计算信号线的宽度：射频PCB的信号线宽度要根据所选材料的介电常数、信号频率以及所需的特征阻抗进行精确计算。常见的目标阻抗为50Ω和75Ω。

• 控制层间的介电厚度：射频PCB的层间介电厚度直接影响到特征阻抗，设计时要严格控制。

• 使用微带线或带状线：微带线和带状线是常用的射频信号传输结构，它们可以确保良好的阻抗匹配并减少信号损耗。

3.

射频电路容易受到EMI的影响，设计时需要采取一些措施来降低干扰：

• 优化接地设计：接地是控制EMI的关键。设计时要确保良好的接地层，尽量减少接地层的阻抗，避免产生不必要的电流回流路径。

• 添加去耦电容：通过在电源和接地之间加装去耦电容，可以有效减少电源噪声和EMI的干扰。

• 使用屏蔽罩和防护层：在必要的地方使用金属屏蔽罩或额外的屏蔽层，以防止射频信号的泄漏和外部干扰的侵入。

4.

射频电路在工作过程中会产生一定的热量，尤其是在功率较大的应用中，过高的温度会对电路的性能产生负面影响。热管理设计需要关注以下几个方面：

• 提高铜层厚度：增加PCB中铜层的厚度有助于提高热导率，帮助热量更快地扩散。

• 增加热via：通过设计热via（热通孔）来帮助热量从顶部传导到底部散热层，从而降低PCB的温度。

• 使用高导热材料：选择具有较高导热性的材料，可以帮助更有效地分散产生的热量。

四、射频PCB的设计优化策略

1.

射频PCB的层次结构设计需要根据具体的应用需求来确定，通常射频PCB采用多层设计。对于高频信号，内层通常采用信号层和接地层组合，而外层则用于信号传输和屏蔽。合理的层次设计有助于减少信号干扰、确保信号质量并提高PCB的可靠性。

2.

为了减少信号损耗和干扰，信号线应尽量短且直接，避免不必要的弯曲和交叉。信号线布局时，应尽量避免过多的改变方向，特别是在高速信号路径上，要保持线宽均匀。

3.

选择合适的材料是射频PCB设计的基础。常用的高频PCB材料包括PTFE、陶瓷和高频玻纤等。不同材料的电气特性会影响信号的传播速度和损耗，因此，设计时要根据频率需求选择合适的材料。

4.

高功率射频电路设计需要更加注重热设计。在设计时，可以通过合理布置热via、增加散热片等方式来帮助散热。此外，也可以通过选择合适的散热材料和加强散热结构来保证电路的长期稳定性。
