DIY爱好者该使用什么PCB加工工具？

​一位大学生曾用普通烙铁焊接0402电容，因温度失控导致三块板子报废。这件事说明工具选择会影响PCBA成败。我们结合工厂标准与DIY需求，整理出全套工具清单及品质控制技巧。

一、焊接工具组：精准控温是关键

1. 恒温电烙铁
烙铁是焊接的核心工具。恒温烙铁的温度需稳定在300-450℃之间。焊接0402电容时，工程师推荐380℃恒温模式。温度波动超过±10℃会导致虚焊或焊盘损伤。

2. 焊锡丝选型
DIY玩家应选含银无铅焊锡（如Sn99.3Cu0.7Ag0.03）。含银焊锡熔点降低8℃，能减少热敏感元件损坏。焊接QFP芯片时，0.3mm细径焊锡比0.8mm粗丝节省30%操作时间。

▶ 品质控制点：焊点需呈光滑圆锥形，焊锡覆盖引脚≥75%。虚焊会产生接触电阻，导致信号传输失真。

二、检测仪器组：提前拦截缺陷

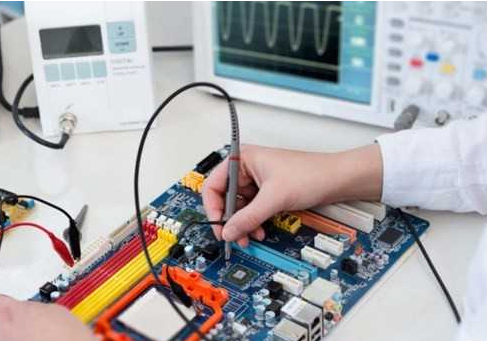

1. 数字示波器
示波器能捕捉毫秒级信号异常。测试5G WiFi模块时，50MHz带宽示波器可识别信号振铃现象。振铃幅度超过电压峰值的15%会引发通信故障。

2. 热成像仪
热成像仪可发现隐蔽短路点。某玩家发现电源模块局部85℃热点，加装散热片后降至52℃。MOS管温差超过环境温度30℃时，故障风险增加5倍。

▶ 品质控制点：通电测试需持续≥30分钟，观察温升曲线。异常发热通常预示虚焊或元件参数错误。

三、生产辅助组：毫米级精度保障

1. 防静电镊子
碳纤维镊子能避免静电击穿。取放STM32芯片时，人体静电可达15kV，而芯片耐压仅100V。ESD防护缺失会使良率降低40%。

2. 钢网印刷套装
激光钢网厚度决定锡膏量。焊接0.5mm间距BGA时，0.1mm钢网比0.13mm减少锡珠70%。刮刀45°倾角可保障锡膏厚度均匀在0.12±0.02mm。

▶ 品质控制点：锡膏印刷后需2小时内完成贴片。助焊剂挥发会导致焊接强度下降30%。

四、环境控制组：

1. 防静电工作台
工作台表面电阻需保持在10^6-10^9Ω。某工作室因未接地导致FPGA芯片批量损坏，损失超万元。湿度<30%时静电风险升高3倍。

2. 恒温干燥箱
钽电容存储湿度需<10%RH。深圳玩家梅雨季未烘板，回流焊时PCB吸水汽化，引发20%板子分层起泡。预烘烤（85℃/2h）可降低爆板风险。

▶ 品质控制点：锡膏回温需4小时以上。低温锡膏直接使用会产生锡球，造成微短路。

实战案例：蓝牙耳机控制板制作

1. 焊接阶段：恒温烙铁（350℃）+0.3mm含银焊锡焊接0201电容

2. 检测阶段：示波器观察蓝牙信号波形，排除振铃干扰

3. 环境控制：湿度40%RH环境下操作，避免静电损伤

4. 品质验证：热成像仪全程监控，供电模块温度稳定在48±3℃

工具与品质的共生关系：
好工具是基础，善用工具是关键。
温度差1℃可能毁掉整板，湿度差10%可能引发爆板，
唯有精准控制方能成就可靠作品。
