PCB六层板阻抗控制精度解析

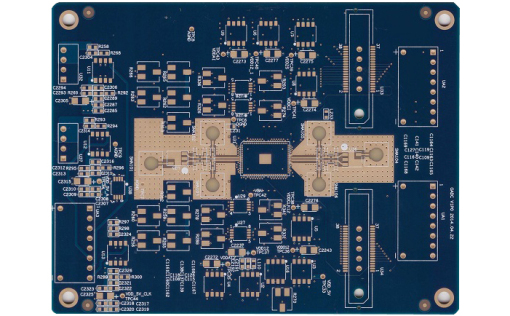

六层PCB的阻抗控制精度直接决定信号完整性与系统稳定性。

​

一、阻抗精度的三大核心要素

1. 材料介电常数稳定性
   普通FR4材料的Dk波动达±0.2，而采用高频改性FR4（Dk=4.1±0.05），配合2116型半固化片（厚度公差±3μm），使介质厚度偏差控制在8μm以内。

2. 铜箔蚀刻精度控制
   采用激光直写曝光技术，线宽加工精度提升至±5μm。对于0.1mm线宽设计，该技术使特征阻抗偏差从7%降低至2.5%。

3. 层压对称性保障
   六层板采用GND-SIG-PWR-SIG-GND对称叠层结构，核心层间厚度偏差≤5%。在56G PAM4系统中，该设计使差分对间延迟差＜5ps/inch，眼图高度提升28%。

二、阻抗精度实现路径

1. 设计阶段优化

• 3D电磁场仿真建模
  集成SIwave和HyperLynx工具，建立包含200种玻纤布特征的数据库，自动补偿玻纤效应导致的±7%阻抗偏差。

• 动态阻抗补偿技术
  在蛇形走线区域植入微调段，通过0.05mm级线宽渐变抵消介质厚度波动。该方案使DDR5地址线阻抗一致性从±8%提升至±3%。

2. 工艺制程管控

• 激光钻孔技术
  采用30μm激光束径加工过孔，孔位精度±10μm，孔壁粗糙度＜8μm。配合背钻（Back Drill）工艺，消除56Gbps信号传输中的Stub效应，插损降低0.5dB/inch。

• TDR实时监测系统
  在生产线配置12通道TDR测试仪，每批次抽检30%样板，关键阻抗线100%全检。数据反馈至MES系统自动调整蚀刻参数，确保±5%阻抗公差。

3. 材料创新应用

• 低损耗混压结构
  在高速信号层采用Rogers 4350B（Df=0.003），电源层保留FR4材料。该组合使112G Serdes链路损耗从-1.2dB/inch降至-0.8dB/inch，同时降低成本35%。

• 纳米级表面处理
  采用化学沉银+OSP工艺，表面粗糙度Ra＜0.3μm（传统沉金为0.8μm），使10GHz信号趋肤效应损耗降低18%。

三、常见设计误区修正

1. 过度分割电源层
   电源层分割导致阻抗突变超标12%。改进方案：核心区域保留完整平面，边缘采用智能蜂窝分割（线宽8mil/间距50mil）。

2. 参考平面不连续
   高速信号换层时未设置伴随地孔，引发3.5GHz谐振。修正方案：执行"1+3"规则——1个信号孔配套3个接地孔，间距≤1mm。

3. 盲埋孔设计失当
   0.15mm盲孔深径比超标导致孔壁铜厚不均。优化方案：采用阶梯钻工艺，控制深径比＜8:1，孔壁铜厚≥25μm。
